 产品名称： CJX2-D系列交流接触器
型号规格： CJX2-D系列交流接触器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 交流接触器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CJX2-D系列交流接触器产品详细说明：

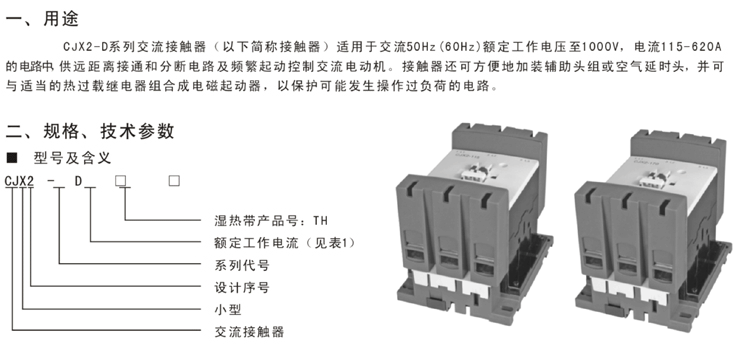

CJX2-D系列交流接触器型号说明

规格

产品接触器
型号		 约定发热
电流Ith(A)		 AC-3使用类别
额定工作电流Ie(A) 控制三相鼠笼型电动机最大额定功率Pe(kw)
Ue=380V Ue=660V Ue=380V Ue=660V
CJX2-D115 250 115 86 55 80
CJX2-D150 250 150 107 75 100
CJX2-D170 250 170 118 90 110
CJX2-D205 275 205 118 110 129
CJX2-D245 315 245 137 132 160
CJX2-D300 400 300 235 160 220
CJX2-D410 500 410 303 220 280
CJX2-D475 700 475 353 265 335
CJX2-D620 1000 620 462 335 450

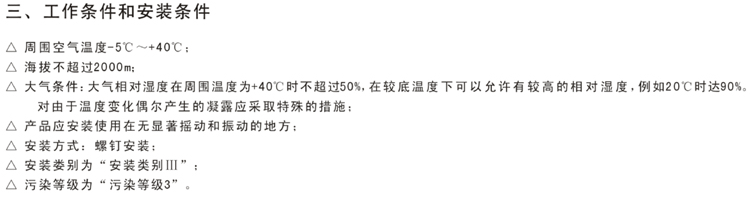

CJX2-D系列交流接触器工作要求


技术参数

技术参数 CJX-D115 CJX-D150 CJX-D170 CJX-D205 CJX-D245 CJX-D300 CJXD410 CJX-D475 CJX-D620
额定工作电流
Le(A)		 AC-3 380V 115 150 170 205 245 300 410 475 620
660V 86 107 118 135 170 225 305 355 460
AC-4 380V 52 60 75 85 105 117 138 147 188
660V 25 38 42 82 98 107 135 145 170
可控制三相鼠
笼型电动机最
大功率Pe(kw)		 AC-3 380V 55 75 90 110 132 160 200 250 335
660V 80 100 110 129 160 220 280 335 450
AC-4 380V 25 30 40 45 55 63 75 80 100
660V 45 51 63 75 90 100 129 140 160
约定发热电流(lth)A 250 250 250 315 350 400 500 630 800
额定工作电压(Ue)V 380、660、1000
额定绝缘电压(Ui)V 1000
符合标准 IEC60947-4-1、GB14048.4
AC-3 电寿命(次) 60x10 4 50x10 4 30x10 4 20x10 4 15x10 4
操作频率-1 600 300 150
AC-4 电寿命(次) 15x10 4 8x10 4 5x10 4 3x10 4
操作频率-1 150
机械寿命(次) 3x10 6 1x10 6 0.6x10 6
辅助触头 约定发热电流(lth)A 10
电寿命(次) AC-15 60x10 4 50x10 4 30x10x 4 20x10 4 15x10 4
DC-13
线圈参数 额定控制电源电压UsV 24、48、110、220、380 48、110、220、380
吸合电压 0.8-1.10Us
释放电压 0.20-0.75Us(直流控制0.1-70%Us)
线圈功率 VA 吸合 550 800 1200 1200 1250 1650 2600
保持 45 55 13 20 24 22 44
吸合时间 ms 23-35 20-35 30-65 40-75 40-80 50-100
释放时间 ms 5-15 7-15 100-170 100-170 100-200 130-230
线圈功耗 w 12-16 18-24 12 14 18 20 40

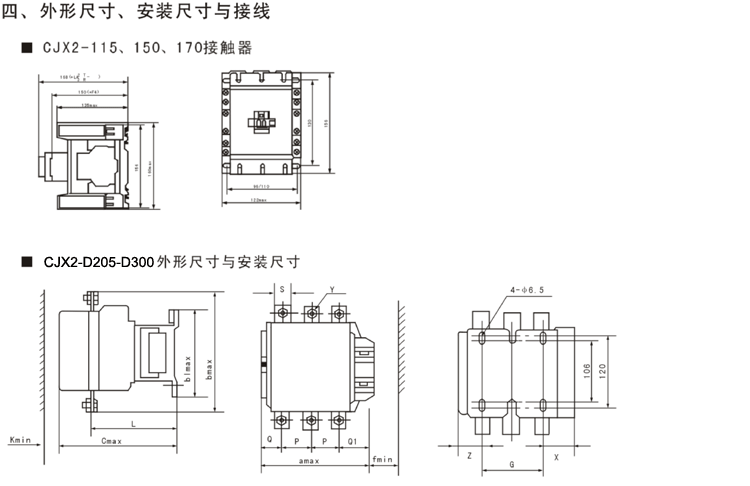

CJX2-D系列交流接触器安装尺寸

产品型号 amax bmax blmax cmax G L P Q Q1 S X Z Y fmin kmin
CJX-D205 171 197 137 181 80±0.8 113.5 48 22 52 25 59.5 29 M6x30 133 40
CJX-D245 204 203 145 213 96±1.1 141 48 39 66.5 25 61 44.5 M6x30 146 50
CJX-D300 213 206 145 219 96±1.1 145 48 43 74 25 67 50.5 M6x30 146 60

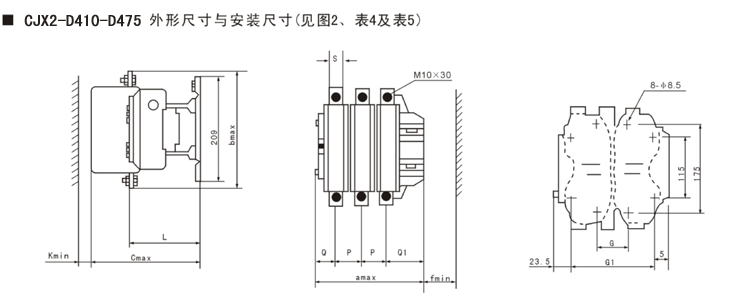

CJX2-D系列交流接触器外形及安装尺寸1

产品型号 amax bmax cmax fmax kmax S J L P Q Q1
CJX-D410 213 206 219 146 70 25 19.5 145 48 43 74
CJZ-D475 233 238 232 150 70 30 39.5 146 55 46 77


产品型号 尺寸号 名义值 max min
CJX2-D410 G 80 102 66
G1 180 192 156
CJX2-D475 G 80 120 66
G1 180 210 156


CJX2-D系列交流接触器外形及安装尺寸2

接线端子连接导线能力

接触器型号 主电路连接能力 辅助和控制电路
铜导线 铜排 软线mm 2 硬线mm 2
根数 导线截面 mm 2 根数 尺寸 mm 1 2 1 2
CJX-D115 1 95 2 20x3 2.5 4
CJX-D150 1 120 2 25x3
CJX-D185 1 150 2 25x3
CJX-D205 1 185 2 32x4
CJX-D245 1 240 2 32x4
CJX-D300 1 240 2 30x5
CJX-D410 2 150 2 30x5
CJX-D475 2 240 2 50x5
CJX-D620 / / 2 60x5

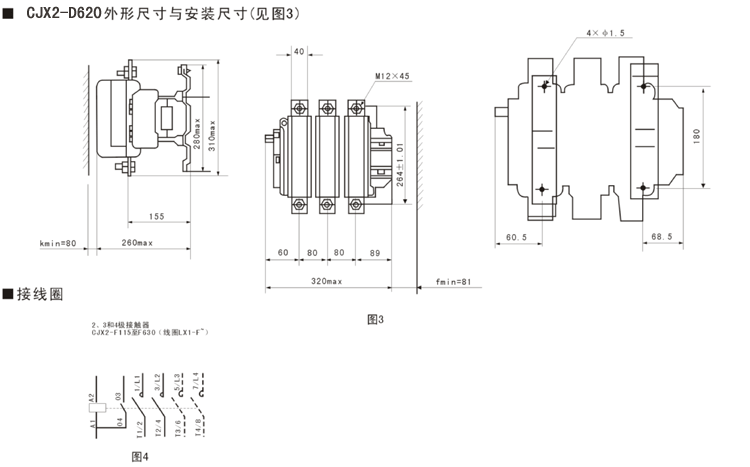

CJX2-D系列交流接触器相关要求图

产品型号 CJX-D205 CJX-D245 CJX-D300 CJX-D410 CJX-D475 CJX-D620
线圈电压规格及代号 LX-D205/024 LX-D245 LX-D300 LX-D410 LX-D475 LX-D620/
LX-D205/048 LX-D245/048 LX-D300/048 LX-D410/048 LX-D475/048 LX-D620/048
LX-D205/110 LX-D245/110 LX-D300/110 LX-D410/110 LX-D475/110 LX-D620/110
LX-D205/220 LX-D245/220 LX-D300/220 LX-D410/220 LX-D475/220 LX-D620/220
LX-D205/380 LX-D245/380 LX-D300/380 LX-D410/380 LX-D475/380 LX-D620/380


CJX2-D系列交流接触器

CJX2-D系列交流接触器
CJX2-D系列交流接触器（示意图）
