产品名称：

Y系列星三角转换接触器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 交流接触器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

Y系列星三角转换接触器产品详细说明：

Y系列星三角转换接触器一览表

型号（CJX2）		F115Y	F150Y	F185Y/D205Y	F225Y /D245Y	F265Y	F330Y /D300Y	F265Y /D410Y	F500Y /D475Y	F630Y /D620Y	F800Y
额定绝缘电压		1000V	1000V	1000V	1000V	1000V	1000V	1000V	1000V	1000V	1000V
用于配电
额定发热电流		200A	250A	275A	315A	350A	400A	500A	700A	1000A	1000A
用于马达控制
额定工作电流3ph-400V50/60Hz		115A	150A	185A	225A	265A	330A	400A	500A	630A	800A
额定使用功率 AC3负载额定电机功率温差≤55 ℃ kw千瓦 hp马力	220V kw hp	63 85	75 100	90 120	100 135	110 145	150 200	195 255	220 295	280 375	355 475
	380V kw hp	110 145	132 175	160 215	185 245	220 295	265 355	315 420	400 535	500 670	600 800
	415/440V kw hp	110 145	150 200	180 240	220 295	250 335	280 375	355 475	425 570	560 750	600 800

注:最高操作频率:CJX2F115-400Y 12次/小时,CJX2F500-800Y 8次/小时。

3极可逆接触器订货型号 3X=3件 □一字形安装 △直角形安装	产品型号	CJX2F-115	CJX2F-150	CJX2F185 /D205	CJX2F225 /D245	CJX2F265	CJX2F -330/D300	CJX2F400 /D410	3xCJX2F500 /D475	3xCJX2F630 /D620	3xCJX2F -800
	线圈订货号	3xLX1FF ***		3xLX1FF ***		3xLX1FH ***	3xLX9FH ***	3xLX1FJ ***	3xLX1FK ***	3xLX1FL ***
	联锁机构件订货号	LA9-FF970		LA9-FG970		LA9-FH970		LA9-FJ970	LA9-FK970	LA9-FL970
	电源连接件订货号	□LA9-F11585 △LA9-F11586	□LA9-F15085 △LA9-F15086	□LA9-F18585 △LA9-F18586	□LA9-F22585 △LA9-F25586	△LA9-F26586	△LA9-F33086	△LA9-F40086	△LA9-F50086	△LA9-F63086	△LA9-F80086
	固定条订货号	□LA9-9745/3X△LA9-9731		3X△LA9-9732				3X△LA9-9733		3X△LA9-9734

注：上列接触器不包括辅助触头及线圈，参看下，以便订货。

标准线圈
订货时请将基本型号LXF*填相应电压的代号，例如：LX1FFM即为220V线圈

FF/FG/FHz
线圈

代号

FJ/FK/FL
线圈

LX1FF-FH

50Hz

024V

048V

110V

220V

240V

380V

415/440V

500V

60Hz

024V

040V

092V

184V

316V

340/360

LX1FJ、FK

50/60Hz

048V

110V

220V

240V

380V

415/440V

500V

LX1FJ、FX

50/60Hz

110V

220V

240V

380V

415/440V

500V

LX9FF-FH

40/400Hz

024V

110V

220V

380V

415V

触头组一级主触头（1个动触头2个静触头/1个后压板/2个弧件/2个螺钉/2个垫圈）3P表示每台所需3板主触头组辅助触头时间延时辅助触头组吸合延时	产品型号	CJX2F-115/150	CJX2F-185/225	CJX2F-265	CJX2F-330/400	CJX2F-500	CJX2F-630	CJX2F-800
	触头订货号	3P LA5-115801	3P LA5-185801	3P LA5-265801	3P LA5-400801	3P LA5-500801	3P LA5-630801	3P LA5-800801
	配辅助触头型号	DN11	DN11	DN11	DN11	DN11	DN11	DN11
	延时辅助触头型号	DT2	DT2	DT2	DT2	DT2	DT2	DT2

丫系列星三角转换接触器

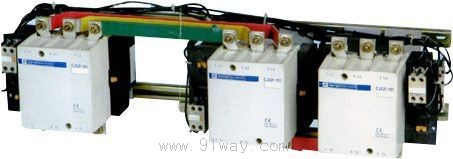

Y系列星三角转换接触器（示意图）
