产品简介:
(点击小图查看大图)
PK9015模拟量输入模块产品详细说明:

一、产品综述

PK9015模拟量输入模块是一智能型电压电流采集模块,可测量12路直流或交流信号,其输出为RS-485总线方式.MODBUS-U,ASCII码两种通讯协议可选择.其ASCII码指令集兼容于NuDAM、ADAM等模块,可与其他厂家的控制模块挂在同一485总线上, 便于计算机编程。MODBUS-RTU协议便于PLC、组态软件应用。

二、PK9015模拟量输入模块主要技术参数

输入范围--- 直流信号: 电压量程 0-75mV,0-1V,0-5V,0-10V,0-50V,0-250V等
电流量程 0-10mA,0-20mA,4-20mA,0-100mA,等
交流信号:输入频率45-65Hz
电压量程:0-75mV,0-1V,0-5V,0-10V,0-50V,0-250V等
信号处理--- 16位A/D采样;采样速率: 3000次采样/S。输出真有效值
每通道0.1秒,12通道循环测量
输出接口--- RS-485: 二线制、通讯距离:1200米、±15KV ESD保护
通讯协议--- MODBUS-RTU,ASCII码 二种协议可选择
波特率--- 1200、2400、4800、9600、19.2K bps,波特率和模块地址可软件设置
精度等级--- 0.2级
隔离耐压--- 1000VDC
供电电源--- +8~30VDC,功耗<0.5W
工作温度--- -20~75℃
存贮条件--- -20℃~+80℃(RH:5%~95%不结露)
仪表规格--- 外形尺寸: 122mm * 70mm * 43mm
安装方式:DIN导轨卡装

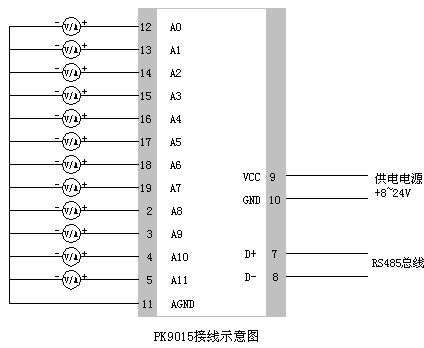

三、典型接线示意图

PK9015模拟量输入模块接线图

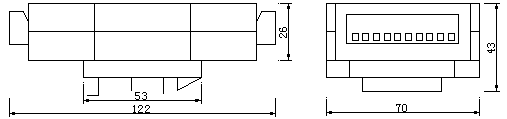

四、外形尺寸

PK9015模拟量输入模块外形尺寸

PK9015模拟量输入模块
