产品名称: SB,SBG,SBG-L系列隔离电源变压器
型号规格: SB,SBG,SBG-L系列隔离电源变压器
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 控制变压器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SB,SBG,SBG-L系列隔离电源变压器产品详细说明:

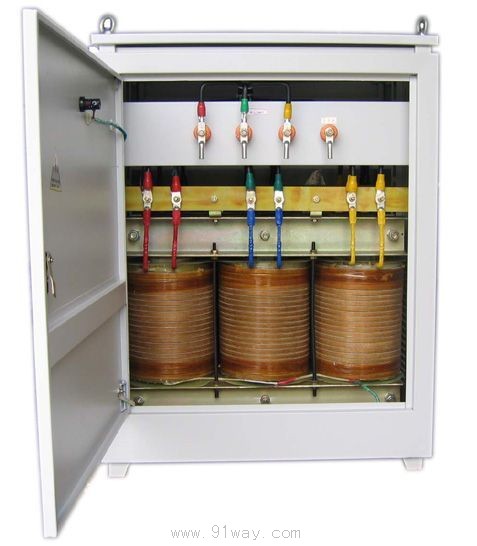

SB,SBG,SBG-L系列隔离电源变压器

用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。

特性优点:
高度隔离
N-G性能良好
高度共模干扰抑制
将△转换为Y或Y至△
电压抽头容易转换
按用户的特殊性能要求设计
应用:
加装在稳压电源的输入或输出端
需要隔离和屏蔽的任何系统
隔离变压器加装在稳压电源的典型应用
一、在电源输入端接入隔离变压器(三角/星形)
1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。
二、在电源输出端接入隔离变压器(星形/三角)
1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。
3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。
型号规格
(1)(D)SB电源变压器:能改变输入或输出电压的变压器
(2)(D)SBG隔离电源变压器:能处理电网电源干扰的屏蔽型变压器;
(3)(D)SBG-L抗干扰电源变压器:能处理电网电源及负载产生干扰脉冲的净化变压器。

SB,SBG,SBG-L系列隔离电源变压器技术指标

1 输入额定电压:三相380V或单相220V
2 工作频率:50Hz-60Hz
3 效率:≥98%
4 温升:<85℃
5 波形畸变:<0.1%
6 绝缘强度:2000V, 1分钟无击穿
7 绝缘电阻:绕阻对地绝缘电阻 三相 ≥3.8M欧米茄; 单相 ≥2.2M欧米茄
使用条件
1 适用海拔高度:≤5000m
2 环境温度:-15℃~+40℃
3 相对湿度:≤85%
4 安装场所应无严重影响稳压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
5 凡不符合上述使用条件的,应与我们协商确定。

型号
规格
容量
(kVA)
输出电压(V) 联接组
标号
外形尺寸(mm) 安装尺寸(mm) K*J
安装孔
输入 输出 开启式   防护式   开启式 防护式
B max D max E max B max D max E max A±5 C±5 A±5 C±5
SG-0.08 0.08     140 70 125 175 200 155 83 55 -   6×10
SG-0.15 0.15     200 120 140 215 240 175 125 77 -
SG-0.3 0.3 200 120 140 215 240 175 125 77 -   6×15
SG-0.5 0.5 200 125 140 215 240 175 125 80 -
0.75 0.75 660 380 Y/yno
(Y/Yo)
250 140 220 330 315 265 150 95 -
SG-1 1 250 156 220 330 315 265 150 105 -
SG-1.5 1.5 310 220 260 370 355 315 220 103 -
SG-2 2 310 220 260 370 355 315 220 103 -   8×16
SG-2.5 2.5 310 240 260 370 355 315 220 120 -
SG-3 3 310 240 260 370 355 315 220 120 -
SG-4 4 400 220 Y/d
(Y/△)
360 320 330 510 400 550 280 125 420 220
SG-5 5 360 320 330 510 400 550 280 125 420 220
SG-6 6 360 320 330 510 400 550 280 125 420 220 10×20
SG-8 8 400 320 350 560 430 600 280 130 470 230
SG-10 10 380 110
D/y
(△/Y)
430 350 390 560 430 600 310 145 470 230
SG-15 15 480 355 410 600 440 620 310 155 500 240
SG-20 20 520 360 430 650 440 650 310 160 580 240
SG-30 30 700 430 500 870 500 780 420 170 770 300
SG-40 40 720 450 510 960 550 810 420 175 870 350 Φ12
SG-50 50 760 470 570 960 550 810 420 190 870 350
SG-60 60 800 490 570 1000 550 850 420 200 900 350
SG-80 80 850 500 600 1040 780 1040 420 205 带轮子
SG-100 100 870 520 620 1140 780 1140 420 220 带轮子
SG-150 150 950 580 750 1180 910 1250     带轮子
SG-200 200 220 36 D/d
(△/△)
1000 600 750 1250 930 1300     带轮子
SG-300 300 1150 800 1000 1450 950 1450     带轮子   Φ14
SG-500 500 1350 850 1200 1630 1330 1500     带轮子

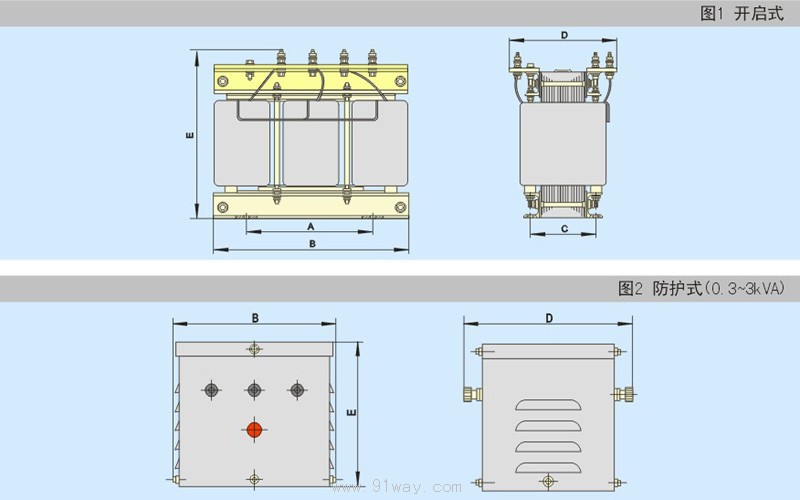

SB,SBG,SBG-L系列隔离电源变压器外形尺寸



SB,SBG,SBG-L系列隔离电源变压器
