产品名称：

D-30型开关电源

型号规格：

放大图片

产品类别：

常规产品 -- 变电设备 -- 开关电源

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

D-30型开关电源产品详细说明：

低价格、高可靠

105℃输出电容器

全球适用AC输入电压

效率高、工作温度低

软启动电流、有效降低AC输入冲击

有短路保护、过载保护

体积小、重量轻

100%满负荷烧机测试

内装EMI滤波器、纹波极小

型号

性能

D-30A

D-30B

CH1

CH2

CH1

CH2

直流输出电压

12V

24V

输出电压容差(注2)

±2%

±3,-7%

±2%

±3,-5%

额定输出电流

2.2A

输出电流范围

0.5-4A

0-1A

0.5-4A

0.1-1A

纹波及噪音(注3)

50mVp-p

100mVp-p

50mVp-p

100mVp-p

进线稳定度(注4)

±0.5%

±1%

±0.5%

±1%

负载稳定度(注5)

±0.5%

±4%

±0.5%

±4%

直流输出功率

32W

35W

效率

72%

74%

直流电压可调范围

CH1:+10,-5%

输入电压范围

85～132VAC/170～264VAC;选择 47～63Hz;240-370VDC

输入电流

0.8A/115V 0.45A/230V

冲击电流

冷启动电流 18A/115V 36A/230V

漏电流

< 0.5mA/240VAC

过载保护

115%～150% 电流限制复位:自动恢复

过电压保护

……

高温保护

……

温度系数

±0.03%/℃(0～50℃) ON+5V 输出

启动、上升、保持时间

200ms,50ms,30ms

抗震性

10～500Hz,2G 10min./1周期,时长60分,各轴

耐压性

输入输出间:1.5KVAC,输入与外壳:1.5KVAC,输出与外壳:0.5KVAC

隔离电阻

输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ

工作温度、湿度

-10℃～+50℃,20%～90%RH

存储温度、温度

-20℃～+85℃,10%～95%RH

外形尺寸

129*98*38mm

重量

0.4Kg

安全标准

满足UL1012

EMC标准

……

注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
　　2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
　　3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
　　4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
　　5、负载稳定度测试：负载从0%到100%，其他输出为60%额定负载。
　　6、各输出可达最大电流，但总负载不可超过最大输出功率。

D-30型开关电源

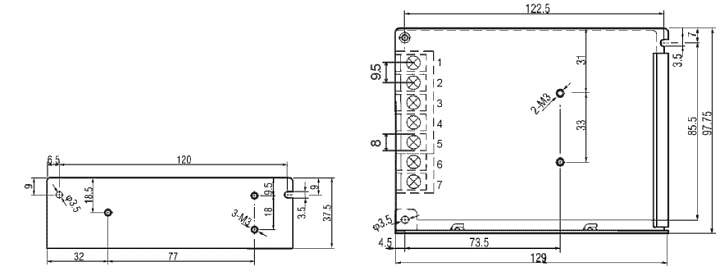

D-30型开关电源（示意图）
