 产品名称： CS,CS-I,CS-III系列手摇泵
型号规格： CS,CS-I,CS-III系列手摇泵
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 旋涡泵
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CS,CS-I,CS-III系列手摇泵产品详细说明：
CS,CS-I,CS-III系列手摇泵

型号规格
主要参数
流 量
m3/h
压出水头
m
往复次数
1/min
吸入高度
m
泵缸直径
mm
活塞行程
mm
重量
kg
CS --20
20
20-25
50
5
65
68　
5.8
CS--20Y
CS--20YH
20
25
50
6
65
68　
5.8
CS--25Y
CS--25H
32
25
50
6
75
80　
7.5
CS--32
40
20-25
50
5
88
90　
9
CS--32Y
CS--32H
48
25
50
6
88
90　
10.5
CS--40Y
CS--40H
65
25
50
6
95
96
12
Ⅰ
20
30
80
5
65
50
15.5
Ⅲ
65
30
52
5
100
68
38.2


商品描述：
CS,CS-I,CS-III系列手摇泵为双作用往复活塞结构，适用于抽送淡水、燃油污水以及封锁腐蚀性液体。不适用于含有纤维或其他固定颗粒的液体。
　　CS系列手摇泵中的Y型适用于抽送淡水、燃油。H型适用于抽送海水、污水。
　　I、III系列手摇泵适用于抽送淡水。

　　型号意义：
　　　　CS—20Y(H)　CS—CS系列手摇泵
　　　　20—流量　Y—铁　H—铜

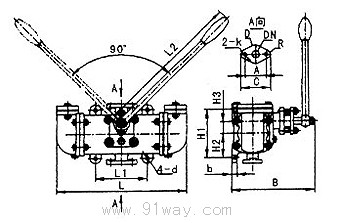

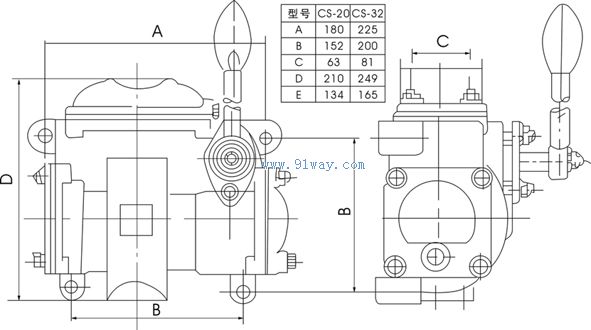

CS,CS-I,CS-III系列手摇泵外形尺寸
CS,CS-I,CS-III系列手摇泵安装尺寸

CS型手摇泵安装尺寸


型号
L
L1
L2
L3
M
B
B1
B2
H
CS-20
230
135
85
185
300
164
50
40
425
CS-32
305
200
131
254
500
224
68
50
650
CS-20Y/H
230
135
85
485
300
164
50
40
425
CS-25Y/H
250
180
114
203
400
180
58
40
535
CS-32Y/H
290
200
125
225
510
218
65
50
650
CS-40Y/H
302
215
136
240
630
218
70
50
792


型号
H1
H2
H3
a
b
d
d1
k
CS-20
210
132
56
64
44
20
40
2-M8
CS-32
245
160
72
82
62
32
54
2-M8
CS-20Y/H
210
132
56
88
63
20
52
2-M10
CS-25Y/H
220
150
64
95
70
25
58
2-M10
CS-32Y/H
243
165
70
108
81
32
68
2-M12
CS-40Y/H
266
178
77
118
91
40
78
2-M12

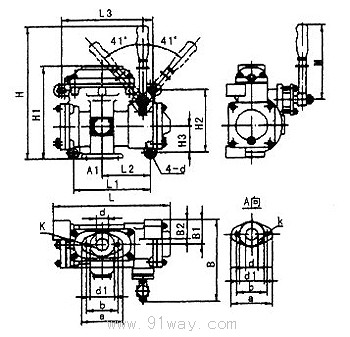

Ⅰ、Ⅲ型手摇泵外形及安装尺寸

型号
L
L1
L2
B
b
H1
H2
H3
Ⅰ
348
140
405
235
15
135
68
33
Ⅲ
502
230
700
285
18
215
107.5
50
型号
d
A
C
k
R
DN
D
Ⅰ
∮11
58
82
2-M10
12
∮12
∮52
Ⅲ
∮13
90
120
2-∮11.5
15
∮38
∮76


CS,CS-I,CS-III系列手摇泵外形及安装尺寸
CS,CS-I,CS-III系列手摇泵外形图

CS,CS-I,CS-III系列手摇泵

CS,CS-I,CS-III系列手摇泵
CS,CS-I,CS-III系列手摇泵（示意图）
