产品名称：

Z型轴流泵

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 轴流泵

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

Z型轴流泵产品详细说明：

Z型泵是液体沿泵轴轴线方向流动的轴流泵，特点是扬程低，流量大，可用于输送清水，或物理化学性质类似于水的其它液体，液体的最高温度为50℃。
本型泵大部分供农田排灌用，也可用于工业输送循环水，城市给排水，船坞升降水位等方面。

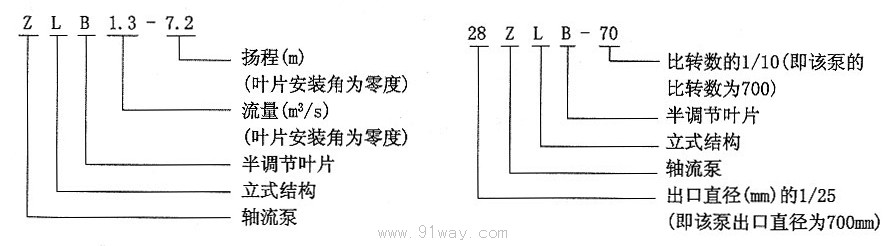

ZLB、ZLQ泵型号意义：
ZLB——立式半调节叶片轴流泵
ZLQ——立式全调节叶片轴流泵（Q为叶片角度在停机后，或在运行中，用机械或液压调节）。

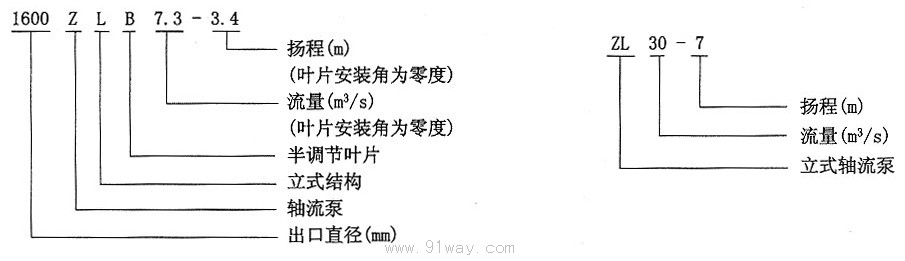

型号意义：

本系列泵的安装尺寸，有时会有变动，选购时应详细明确泵的安装尺寸“L”长度，电机型号功率和叶片角度等资料，才可以办理订货手续。
下列各型号泵性能参数相同
ZLB1.3-7.2 相当于 28ZLB-70　　ZLB1.6-6.5 相当于 28ZLB-85
ZLB1.3-5.5 相当于 28ZLB-100　　ZLB2-5.4 相当于 36ZLB-70
ZLB2.3-5 相当于 36ZLB-85　　ZLB2.4-4 相当于 36ZLB-100
但结构上则有些区别，前者有单独的中开动叶外圈，后者的动叶外圈，其上半部在导叶体的下端，下半部在水喇叭的上端。

20ZLB-70型泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	配用功率	效率η （%）	叶轮直径 D（mm）
-4°	1370 1760 2060	380 489 571	9.44 7.0 4.35	980	50.4 42.2 31.1	55	70 79.6 78.5	450
-2°	1720 2010 2250	478 559 625	8.2 6.43 4.9		51.6 44.1 40.6		74.5 80 73.5
0°	2099 2160 2510	583 600 696	7.0 6.3 3.9		50.0 45.5 34.6		79.9 81.2 77
2°	2340 2560 2660	650 711 739	6.6 5.5 4.67		52.2 46.7 41.6		81.5 82 81.5
4°	2700 2858	750 794	5.6 4.4		49.5 43.4		88 79
-4°	1020 1310 1530	282 364 426	5.32 3.95 2.45	730	20.8 17.4 12.9	28	68.2 78.4 77.2	450
-2°	1175 1500 1675	326 416 465	5.16 3.62 2.76		21.8 18.2 16.8		73 78.8 71.9
0°	1480 1610 1870	410 447 520	4.16 3.56 2.16		21.2 18.9 14.3		77.8 80.1 75.6
2°	1710 1910 1990	475 530 552	3.95 3.10 2.63		22.2 19.3 17.2		80.4 80.9 80.4
4°	1640 1960 2100	454 545 582	4.44 3.52 2.82		26 22.2 19.2		75.4 82 81.5

ZLB1.3-7.2、28ZLB-70型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	2410 3110 3660	670 864 1018	6.96 5.17 3.2	580	64.9 54.7 40.6	JSL 12-10 JRL 80KW 380V	70.5 80 78.8	650
-2°	2786 3557 3974	774 988 1104	6.75 4.74 3.61		68.2 57.2 52.9		75 80.3 73.9
0°	3506 3820 4446	974 1061 1235	5.44 4.66 2.83		65.4 59.6 44.3		79.4 81.5 77.4
+2°	4060 4529 4720	1128 1258 1311	5.17 4.06 3.44		69.9 60.8 54		81.8 82.3 81.8
+4°	4658 4975	1294 1382	4.6 3.69		70 60.5		83.3 82.8
-4°	3037 3908 4563	844 1086 1268	10.84 8.04 4.99	730	124.5 105.6 77.6	JSL 12-8 JRL 155KW 380V	72.1 81 80	650
-2°	3828 4467 4995	1063 1241 1388	9.41 7.38 5.63		128.5 110.2 101.6		76.3 81.4 75.4
0°	4659 4795 5562	1294 1332 1545	8.04 7.23 4.48		125.1 114.6 86.5		81.3 82.5 78.6
+2°	5195 5682 5922	1443 1578 1645	7.58 6.31 5.36		129.4 117 104.5		82.8 83.3 82.8
+4°	5994 6346	1665 1763	6.43 5.05		125 108.4		84.2 80.5

ZLB1.5-5.7型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	4356 4860 5256	1210 1350 1460	6.45 5.5 4.25	580	96.4 88.8 76.6	JSL-12-10 130KW 380V	79.4 82 79.4	650
-2°	4572 5184 5688	1270 1440 1580	6.65 5.5 4.15		103.5 93.8 81		80 82.8 79.4
0°	4824 5436 6084	1340 1510 1690	6.8 5.7 4.05		110.6 100.8 84.5		80.8 83.7 76.4
+2°	5040 5652 6480	1400 1570 1800	7 6 4.1		118.5 109.9 91.1		81.4 84 79.4
+4°	5256 6012 6840	1460 1670 1900	7.25 6.2 4.17		128 120.4 97.8	JSL-12-10 155KW 380V	81.1 84.5 79.4
+6°	5544 6228 7200	1540 1730 2000	7.45 6.45 4.47		138.7 129.5 110.4	JSL-12-10 155KW 380V	81.1 84.5 79.4

ZLB1.5-6.5、28ZLB-85型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+4°	5796 6534 7002	1610 1815 1945	8.5 7 5.5	730	169.8 151 132.8	JSL-13-8 180KW 380V	79 82.5 79	650
+2°	5418 6120 6588	1505 1700 1830	8.25 6.75 5.25		155.1 136.4 119.2	JSL-13-8 180KW 380V	78.5 82.5 79
0°	5220 5724 6138	1450 1590 1705	7.8 6.5 5		140.4 122.8 105.8	JSL-12-8 155KW 380V	79 82.5 79
-2°	4932 5364 5760	1370 1490 1600	7.6 6.3 4.9		129.4 112.2 97.3	JSL-12-8 155KW 380V	78.9 82.5 79
-4°	4554 4968 5274	1265 1380 1465	7.25 6 4.8		113.8 99 87.8	JSL-12-8 130KW 380V	79 82 78.5
+4°	4680 5105 5544	1300 1418 1540	5.25 4.5 3.4	580	85.2 77.2 65	JSL-12-10 95KW 380V	78.5 81 79	650
+2°	4320 4806 5238	1200 1335 1455	5.2 4.3 3.25		78.9 69.5 59.8	JSL-12-10 95KW 380V	77.5 81 77.5
0°	4104 4500 4896	1140 1250 1360	5 4.15 3.1		2.1 62.8 53.3	JSL-12-10 80KW 380V	78 81 77.5
-2°	3960 4248 4608	1100 1180 1280	4.8 4 3		66.4 57.5 48.6		78 80.5 77.5
-4°	3636 3960 4212	1010 1100 1170	4.1 3.8 3		51.7 50.9 44.4		78 80.5 77.5

ZLB1.6-5.5、28ZLB-100型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+4°	5760 6660 7380	1600 1850 2050	7.6 5.7 3.7	7300	149 122.5 92.5	JSL-13-8 180KW 380V 或JSL-13-8 170KW 3KV	80 84.4 80	650
+2°	5400 6300 6948	1500 1750 1930	7.65 5.5 3.55		140.6 111.8 84	JSL-12-8 155KW 380V	80 84.4 80
0°	4968 5850 6516	1380 1625 1810	7.6 5.5 3.45		128.5 103.8 76.5	JSL-12-8 155KW 380V	80 84.4 80
-2°	4572 5328 5976	1270 1480 1660	7.5 5.5 3.35		116.7 95 68.2	JSL-12-8 130KW 380V	80 84 80
-4°	4176 4860 5472	1160 1350 1520	7.2 5.3 3.3		102.4 90.2 61.5	JSL-12-8 130KW 380V	80 83.5 80
-6°	3888 4572 5040	1080 1270 1400	7 5 3.3		92.7 75.9 56.6	JSL-12-8 110KW 380V	80 82 80
+4°	4572 5256 5868	1270 1460 1630	4.6 3.6 2.35	580	71.6 61.3 46.9	JSL-12-10 80KW 380V	80 84 80	650
+2°	4248 4968 5508	1180 1380 1530	4.6 3.5 2.25		66.5 56.4 42.2		80 84 80
0°	3960 4680 5184	1100 1300 1440	4.75 3.4 2.2		64 51.6 38.8		80 84 80
-2°	3636 4212 4752	1010 1170 1320	4.65 3.4 2.1		57.6 47 34	JSL-11-10 65KW 380V	80 83 80
-4°	3348 3852 4356	930 1070 1210	4.55 3.4 2.08		51.9 43 30.8	JSL-11-10 65KW 380V	80 83 80
-6°	3096 3690 3996	860 1025 1110	4.4 3 2.1		46.4 37 28.6	JSL-11-10 55KW 380V	80 81.5 80

ZLB2-5.4、36ZLB-70型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	4500 5800 6770	1250 1610 1880	8.06 5.98 3.72	480	133 114 84.2	JSL-14-12 JRL-14-12 155KW 380V	74 82.3 81.4	850
-2°	5190 6620 7410	1440 1840 2060	7.82 5.49 4.19		143 120 110		77.5 82.7 77
0°	6510 7200 8250	1810 2000 2290	6.41 5.4 3.33		139 125 93.3		81.8 83.6 80.1
+2°	7560 8420 8790	2100 2340 2440	5.99 4.7 4		147 128 114	JSL-14-12 JRL-14-12 180KW 380V	84 84.4 84
+4°	7740 8650 9300	2150 2405 2580	6.5 5.33 4.27		166 148 128	JSL-14-12 JRL-14-12 180KW 380V	82.7 85.3 84.8

ZLB2.3-5、36ZLB-85型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+4°	8640 9576 10512	2400 26660 2920	6.5 5.3 3.7	480	186.5 176.7 131.6	JSL-14-12 210KW 3KV	82 83.7 80.5	850
+2°	7920 9000 9000	2200 2500 2750	6.4 5 3.48		171.5 146.4 116.6	JSL-14-12 180KW 380V	80.5 83.7 80.5
0°	7488 8352 9288	2080 2320 2580	6.2 5 3.35		157.1 137.6 105.3	JSL-14-12 180KW 380V	80.5 83.7 80.5
-2°	6840 7632 8640	1900 2120 2400	6.05 5 3.25		140 127 95	JSL-14-12 155KW 380V	80.5 83 80.5
-4°	6408 7200 7920	1780 2000 2200	5.95 4.7 3.25		129 111 87.1	JSL-14-12 155KW 380V	80.5 83 80.5

ZLB2.4-4、36ZLB-100型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+4°	12168 12870	3380 3575	5.9 4.8	580	230 201.5	JSL-14-10 250KW 380V 或JSL-15-10 260KW 6KV	85 83.5	850
+2°	10818 11412 121668	3005 3170 3380	6.8 5.75 4.5		235.7 210.5 178.6		84.5 85 83.5
0°	9720 10728 11448	2700 2980 3180	7.25 5.5 4.25		229.8 189.1 158.8		83.5 85 83.4
-2°	8676 9756 10656	2410 2710 2960	7.5 5.75 4		214.5 179.7 141.9		82.5 85 82
-4°	8208 9036 9792	2280 2510 2720	7 5.5 4		188.5 160.3 130.9	JSL-14-10 200KW 3KV或6KV 或JSL-13-10 210KW 380V	83 84.5 81.5
-6°	7416 8136 8856	2060 2260 2460	6.75 5.5 4		167.3 145.1 117.6	JSL-14-10 200KW 3KV或6KV 或JSL-13-10 210KW 380V	81.5 84 82
+4°	9468 10080 10818	2630 2800 3005	4.75 4 3	480	145.9 129.4 108.8	JSL-14-12 155KW 380V	84 85 81.8	850
+2°	8460 9378 10224	2350 2605 2840	5.2 4 2.8		146.7 120.2 95.7		82 85 81.5
0°	7560 8658 9684	2100 2405 2690	5.5 4 2.5		140.7 111 80.9		80.5 85 81.5
-2°	7578 8028 9072	2105 2230 2520	4.6 3.9 2.25		113.7 100.3 69.5	JSL-13-12 130KW 380V	83.5 85 80
-4°	6660 7488 8388	1850 2080 2330	5 3.75 2.25		112.6 91.1 64.5		80.5 84 80
-6°	5868 6894 7598	1630 1915 2110	5 3.5 2.25		99.9 79.7 58.9		80 82.5 79

ZLB2.8-6.7型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	8748 9288 9839	2430 2580 2733	6.8 6 5	480	195.2 182.8 166.4	JSL-14-12 210KW 3KV	83 83 80.5	850
-2°	8350 9648 10620	2320 2680 2950	7.73 6.5 4.87		218.4 203.8 175	JSL-14-12 280KW 380V JSL-15-12 280KW 6KV	80.5 83.8 80.5
0°	8640 10080 11268	2400 2800 3130	8.17 6.7 4.77		238.8 218 181.8		80.5 83.8 80.5
+2°	8964 10656 11988	2490 2960 3330	8.4 7 4.77		255 240.4 193.4		80.5 83.8 80.5
+4°	9720 11124 12816	2700 3090 3560	8.5 7.33 4.93		274.1 260.3 213.9	JSL-15-12 330KW 6KV	82.1 85.3 80.5

700ZLB1.6-5.5型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+4°	5760 6660 7380	1600 1850 2050	7.6 5.7 3.7	730	150.9 124 93	JSL-12-8 180KW 380V 或JSL-12-8 170KW 3KV	79 83.4 79	650
+2°	5400 6300 6948	1500 1750 1930	7.65 5.5 3.55		142.4 113.1 85	JSL-12-8 155KW 380V	79 83.4 79
0°	4968 5850 6516	1380 1625 1810	7.6 5. 3.45		130.2 105.1 77.5	JSL-12-8 155KW 380V	79 83.4 79
-2°	4572 5328 5976	1270 1480 1660	7.5 5.5 3.35		118.2 96.1 69	JSL-12-8 130KW 380V	79 83 79
-4°	4176 4860 5472	1160 1350 1520	7.2 5.3 3.3		103.6 85 62.2	JSL-12-8 130KW 380V	79 825 79
-6°	3888 4572 5040	1080 1270 1400	7 5 3.3		93.8 76.9 57.3	JSL-12-8 110KW 380V	79 81 79
+4°	4572 5256 5868	1270 1460 1630	4.6 3.6 2.35	580	73.4 62.5 48.1	JSL-12-10 80KW 380V	78 82.4 78	650
+2°	4248 4968 5508	1180 1380 1530	4.6 3.5 2.25		68.2 57.5 43.2		78 82.4 78
0°	3960 4680 5184	1100 1300 1440	4.75 3.4 2.2		65.7 53.6 39.8		78 82.4 78
-2°	3636 4212 4752	1010 1170 1320	4.65 3.4 2.1		59 47.9 34.8	JSL-11-10 65KW 380V	78 825 78
-4°	3348 3852 4356	930 1070 1210	4.55 3.4 2.08		53.2 43.8 31.6	JSL-11-10 65KW 380V	78 81.5 78
-6°	3096 3690 3996	860 1025 1110	4.4 3 2.1		47.6 37.9 29.3	JSL-11-10 55KW 380V	78 79.5 78

700ZLB1.8-4.1型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+2°	6487 7441 7956	1802 2067 2210	6.08 4.32 3.24	730	136 106.1 88.9	JSL-12-8 155KW 380V	79 82.5 79	650
0°	5825 6635 7222	1618 1843 2006	5.67 4.05 2.7		111 88.7 67.2	JSL-12-8 130KW 380V	81 82.5 79
-2°	4799 5533 6048	1333 1537 1680	5.8 4.05 2.57		96 74 53.6	JSL-12-8 110KW 380V	79 82.5 79
+2°	5162 5922 6329	1434 1645 1758	3.85 2.74 2.05	580	69.4 54.1 46.2	JSL-12-10 80KW 380V	78 81.7 76.5	650
0°	4637 5278 5746	1288 1466 1596	3.6 2.57 1.7		56.8 45.2 34.1	JSL-12-10 80KW 380V	80.1 81.7 78
-2°	3816 4403 4810	1060 1223 1336	3.68 2.57 1.63		49 37.7 27.4	JSL-11-10 55KW 380V	78 81.7 78

700ZLB1.9-3.5型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+2°	7222 7589 7895	2006 2108 2193	4.6 3.9 3.2	730	114.5 101.4 87.1	JSL-12-8 130KW 380V	79 79.5 79	650
0°	6462 6977 7416	1795 1938 2060	4.6 3.5 2.4		101.7 79.7 60.9	JSL-12-8 110KW 380V	79.6 83.4 79.6
-2°	5778 6084 6538	1605 1690 1816	4.2 3.5 2.4		80.5 69.8 54.4	JSL-12-8 95KW 380V	82.1 83.1 78.5
+2°	5746 6037 6282	1596 1677 1745	2.9 2.5 2.1	580	58.1 52.2 45.9	JSL-11-10 65KW 380V	78.1 78.7 78.2	650
0°	5141 5551 5900	1428 1542 1639	2.9 2.2 1.5		51.7 40.4 30.9	JSL-11-10 65KW 380V	78.6 82.4 78
-2°	4597 4838 5198	1277 1344 1444	2.7 2.2 1.5		42.1 35.2 27.4	JSL-11-10 55KW 380V	80.3 82.4 77.5

700ZLB1.9-3.2型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+2°	7124 7564 7884	1979 2101 2190	4.1 3.4 2.7	730	99.9 85.8 73.8	JSL-12-8 110KW 380V	79.6 81.6 78.5	650
0°	6365 6682 7049	1768 1856 1958	308 3.2 2.6		81.2 70.5 61.9	JSL-12-8 95KW 380V	81.1 82.6 80.6
-2°	5533 5850 6217	1537 1625 1727	3.7 3.1 2.4		68.7 59.8 50.4	JSL-11-8 80KW 380V	81.1 82.6 80.6
+2°	5670 6019 6271	1575 1672 1742	2.6 2.1 1.7	580	50.8 42.7 37.4	JSL-11-10 55KW 380V	79 80.7 77.6	650
0°	5065 5317 5609	1407 1477 1558	2.4 2.1 1.6		41.2 41.2 37.1	Y315S-10（V1） 45KW 380V	80.3 82 79.7
-2°	4403 4655 4946	1223 1293 1374	2.3 2 1.5		30.7 34.4 30.9	Y315S-10（V1） 45KW 380V	80.2 82 79.7

700ZLB-4型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+4°	4986 5436 5699	1385 1510 1583	5.7 4.5 3.8	730	93.8 78.6 71.5	JSL-12-8 95KW 380V	82.5 84.8 82.5	600
+2°	4540 5076 5414	1261 1410 1504	6.0 4.5 3.5		90.0 73.1 62.6	JSL-12-8 95KW 380V	82.5 85.1 82.5
0°	4219 4784 5062	1172 1329 1406	5.9 4.3 3.3		82.2 65.9 55.2	JSL-11-8 80KW 380V	82.5 84.6 82.5
-2°	3935 4349 4684	1093 1208 1301	537 4.5 3.3		74.0 63 51	JSL-11-8 80KW 380V	82.5 84.6 82.5
-4°	3708 4061 4237	1030 1128 1177	5.3 4.2 3.6		64.9 55.6 50.4	JSL-11-8 70KW 380V	82.5 83.6 82.5

900ZLB-7型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
0°	8006 9011 9968	2224 2503 2769	9.2 7.8 5.9	580	250.1 226.0 199.7	JSL-15-10 260KW 6KV	80.2 84.7 80.2	750
-2°	7538 8582 9475	2094 2384 2632	9.0 7.5 5.7		230.4 205.3 183.4		80.2 85.4 80.2
-4°	7229 8100 8888	2008 2250 2469	8.8 7.4 5.6		216 193.4 169		80.2 84.4 80.2
-6°	6818 7582 8208	1894 2106 2280	8.6 7.2 5.9		199.1 177.4 164.4	JSL-14-10 200KW 6KV	80.2 83.8 80.2

900ZLB2.4-4型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+4°	9468 10080 10818	2630 2800 3005	4.75 4 3	480	145.9 129.4 108.8	JSL-14-12 155KW 380V	84 85 81.8	850
+2°	8460 9378 10224	2350 2605 2840	5.2 4 2.8		146.7 120.2 95.7		82 85 81.5
0°	7560 8658 9684	2100 2405 2690	5.5 4 2.5		140.7 111 80.9		80.5 85 81.5
-2°	7578 8028 9072	2105 2230 2520	4.6 3.9 2.25		113.7 100.3 69.5	JSL-13-12 130KW 380V	83.5 85 80
-4°	6660 7488 8388	1850 2080 2330	5 3.75 2.25		112.6 91.1 64.5		80.5 84 80
-6°	5868 6894 7596	1630 1915 2110	5 3.5 2.25		99.9 79.7 58.9		80 82.5 79

900ZLB2.7-3型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+2°	9540 10944 11700	2650 3040 3250	4.5 3.2 2.4	480	146.1 114.2 95.6	JSL-14-12 155KW 380V	80 83.5 80	850
0°	8568 9756 10620	2380 2710 2950	4.2 3 2		119.5 95.5 72.3	JSL-13-12 130KW 380V	82 83.5 80
-2°	7056 8136 8892	1960 2260 2470	4.3 3 1.9		103.3 79.6 57.6	JSL-13-12 115KW 380V	80 83.5 80

900ZLB2.8-2.6型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+2°	10620 11160 11610	2950 3100 3225	3.4 2.9 2.4	480	122.2 108.8 94.3	JSL-14-12 140KW 3KV	80.5 81 80.5	850
0°	9504 10260 10908	2640 2850 3030	3.4 2.6 1.8		108.6 86 66.4	JSL-13-12 130KW 380V	81 84.5 80.5
-2°	8496 8946 9612	2360 2485 2670	3.1 2.6 1.8		86.9 75 58.9	JSL-13-12 95KW 380V	82.5 84.5 80

900ZLB2.7-2.4型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
	（m3/h）	（L/S）			轴功率	电机型号和功率
+2°	10476 11124 11588	2910 3090 3219	2.9 2.4 2.1	480	102 88 82.8	JSL-13-12 115KW 380V	81 82.6 80	850
0°	9360 9828 10368	2600 2730 2880	2.8 2.4 1.9		86 77.3 66.2	JSL-13-12 95KW 380V	82.6 83.1 81
-2°	8140 8604 9140	2261 2390 2539	2.8 2.3 1.7		76 62 52.2		81.6 83.1 81

1200ZLQ-7.5型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	配用功率	效率η （%）	叶轮直径 D（mm）
-2°	11066 13320 14868	3074 3700 4130	7.87 6 3.5	375	302.2 272.1 186.5	500	78.5 80 76	1200
0°	13392 15840 18036	3720 4400 5010	8.5 6.5 3.5		392.4 333.8 224.8	500	79 84 76.5
+2°	16020 18540 21600	4450 5150 6000	8.5 6.7 3.5		466.5 402.7 269.1	500	79.5 84 76.5
+4°	17460 21240 24300	4850 5900 6750	9.2 7 3.5		564.5 482 302.8	630	77.5 84 76.5
+6°	19800 24300 28548	5500 6750 7930	9.5 7 3.5		661 551.5 358.1	800	77.5 84 76

1600ZLB7.3-3.4、1600ZLQ7.3-3.4型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	配用功率	效率η （%）	叶轮直径 D（mm）
-6°	18360 19944 22212	5100 5540 6170	4.00 3.33 2.21	245	233.9 210.3 157.6	260	85.5 86.0 84.8	1540
-4°	19764 21960 24228	5490 6094 6730	4.13 3.26 2.21		260.0 224.1 172.6	310	85.5 87.0 84.5
-2°	21780 24120 26604	6050 6700 7390	4.22 3.36 2.21		292.8 253.7 190.2	330	85.5 87.0 84.2
0°	23436 26208 28908	6510 7280 8030	4.42 3.46 2.30		329.9 281.3 215.0	380	85.5 87.8 84.2
+2°	25056 27936 30816	6960 7760 8560	4.51 3.55 2.40		359.9 307.6 238.4	400	85.5 8.8 84.5
+4°	26820 29808 32688	7450 8280 9080	4.51 3.55 2.50		385.3 328.2 263.4	440	85.5 87.8 84.5

1600ZWB7.3-3.4型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	配用功率	效率η （%）	叶轮直径 D（mm）
-6°	18734 20351 22665	5204 5653 6296	4.16 3.47 2.3	250	248.2 223.6 167.4	260	85.5 86 84.8	1540
-4°	20167 22408 24722	5602 6224 6867	4.3 3.39 2.3		276.2 206.9 183.3	300	85.5 87 84.5
-2°	22225 24613 27147	6173 6837 7541	4.39 3.5 2.3		310.7 269.7 202	330	85.5 87 84.2
0°	23914 26743 29498	6643 7429 8194	4.6 3.6 2.39		350.4 298.6 228	380	85.5 87.8 84.2
+2°	25567 28506 31445	7102 7918 8735	4.7 3.7 2.5		382.7 327.1 253.4	400	85.5 87.8 84.5
+4°	27367 30416 33355	7602 8449 9265	4.7 3.7 2.6		409.7 349.1 279.5	450	85.5 87.8 84.5

1600ZLQ7.6-6.5型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	配用功率	效率η （%）	叶轮直径 D（mm）
-4°	18454 22140 25211	5126 6150 7003	9.42 7.0 4.81	300	584 501 399	800	81 83.4 82.8	1540
-2°	19847 25560 28202	5513 100 7834	9.58 6.3 4.55		639 512 412		81 85.6 84.8
0°	21726 27288 30467	6035 7580 8463	9.75 6.5 4.4		712 564 430		85 85.6 84.8
+2°	23508 29520 32731	6530 8200 9092	9.67 6.55 4.8		764 615 504	1000	81 85.6 84.8
+4°	26114 31158 33775	7254 8655 9382	9.42 6.9 5.3		827 684 575	1000	81 65.6 84.8

2000ZLQ13.4-8型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	配用功率	效率η （%）	叶轮直径 D（mm）
-4°	38632 43078 46688	10731 11966 12969	9.0 7.57 5.93	250	1128 1032 898	1250	83.9 86 83.9	1780
-2°	40021 46134 50303	11117 12815 13973	9.31 7.57 5.83		1209 1097 953	1400	83.9 86.7 83.9
0°	41688 48359 53917	11580 13433 14977	9.61 7.98 5.73		1300 1202 1002	1600	83.9 87.4 83.9
+2°	43351 50022 57251	12042 13895 15903	9.97 8.44 5.73		1402 1315 1064	1600	83.9 87.4 83.9
+4°	45576 52805 60865	12660 14668 16907	10.23 8.69 5.83		1513 1419 1151	1800	83.9 88 83.9
+6°	50022 55307 63922	13895 15363 17756	10.23 9.0 6.14		1660 1540 1273	1800	83.9 88 83.9

40ZLB-50、40ZLQ-50型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-8°	7560 8640 9360	2100 2400 2600	13.2 10.5 8.2	585	329 292 262	JS15-10 400KW 6KV	82.8 84.6 80	870
-6°	7920 9000 10080	2240 2500 2800	14.1 12 9		367 342 300	JS15-10 400KW 6KV	83 86.2 82.3
-4°	8280 9720 10800	2300 2700 3000	14.8 12.2 9		400 374 323	JS15-10 480KW 6KV	83.2 86.5 82
-2°	9000 10440 11520	2500 2900 3200	15.2 12.5 9.5		440 410 362	JS15-10 480KW 6KV	84 86.8 82.4
0°	10080 11520 12600	2800 3200 3500	15 12 9		475 436 386	订货时面议	86.6 86.4 80
+2°	11160 12240 13320	3100 3400 3700	14.6 12.2 9.4		510 470 426	订货时面议	87 86.4 80

50ZLQ-50、50ZLQ-50Ⅱ、50ZLQ-50Ⅲ型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-10°	11124 12960	3090 3600	13.9 12.3	485	520 518	（1）50ZLQ-50 50ZLQ-50Ⅱ型为 YL1000-12/1730 1000KW 6KV （2）50ZLQ-50Ⅲ型为 TL1000-12/1730 1000KW 6KV	81.0 83.9	1100
-8°	12020 13750 15080	3340 3820 4190	15.4 13.1 10.5		613 580 530		82.4 85.2 83.1
-6°	12670 14830 17280	3520 4120 4800	16.1 14.0 9.5		694 598 529		80.0 86.3 80.4
-4°	13750 15880 18540	3820 4410 5150	17.0 14.8 10.2		760 696 610		83.9 87.7 84.3
-2°	15340 17460 19620	4260 4850 5450	16.7 14.3 10.7		814 775 675		86.1 87.9 84.6
0°	17560 19080 19620	4880 5300 5760	15.9 13.7 11.0		860 810 736		88.3 87.9 85.8
+2°	19580 21200 22500	5440 5890 6250	13.7 12.75 10.7		825 846 775		88.6 87.1 84.9
+4°	21600 22518 23940	6000 6255 6650	13.8 12.5 10.5		930 891 832	YL1250-12/1730 1250KW 6KV （50ZLQ-50型 50ZLQ-50Ⅲ型）	87.3 86.0 82.3

50ZLQ-54、50ZLQ-54Ⅱ、50ZLQ-54Ⅲ型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	17150 16050 14400	4760 4460 4000	19.1 20.7 22.65	585	1139 1191 1238	（1）50ZLQ-54 50ZLQ-54Ⅱ配 JSL1900-10 1900KW 6KV （2）50ZLQ-54Ⅲ配 1900KW-10P		1100
-2°	18750 16400 14800	5200 4550 4110	19.4 22.45 24		1270 1350 1370
0°	20950 19300 15700	5820 5360 4360	18.3 21.8 25.2		1355 1455 1530
+2°	22000 20800 17450	6110 5780 4850	19225 22.5 25.5		1448 1570 1640
+4°	23400 21200 18350	6500 5890 5100	20.6 23.2 25.7		1615 1680 1760

50ZLQ-54、50ZLQ-54Ⅱ、50ZLQ-54Ⅲ型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	8579 11059 13032	2383 3072 3620	6.43 4.78 2.96	290	202.7 174.7 129.1	JSL250KW 20P 380V	74.1 82.4 81.4	1250
-2°	9907 12657 14130	2752 3513 3925	6.24 4.38 3.34		215.8 182.4 154.8		78 82.72 83
0°	12744 13770 16020	3540 3825 4450	5.03 4.31 2.62		213.2 193 142.6		81.9 83.77 80.17
+2°	14440 15750 16560	4011 4375 4600	4.78 3.75 3.18		223.7 190.4 170.7		84.03 84.47 84.02
+4°	16110 17280	4475 4800	4.25 3.4		218.5 188.4		85.34 84.91

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	10805 14184 16650	3001 3940 4625	10.02 7.43 4.7	365	390.4	56ZLB-70型为 TL500-16/1730 500KW 6KV 56ZLQ-70型订货时面议	75.52 83.3 82.5	1250
-2°	14040 16020 18000	3900 4450 5000	8.7 7 5.2		410.7 364.9 300		81 83.7 85
0°	16564 17687 20880	4601 4913 5800	7.66 6.68 4.14		411.3 380 290		84 84.67 81.22
+2°	18810 20200 21150	5225 5611 5875	7.1 5.85 5		428.3 379 399.1		84.92 85.34 84.92
+4°	21456 22824	5960 6340	5.94 4.67		403.6 350.2		86 82.89

56ZLB-100、56ZLB-100Ⅰ型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	10260 12420 14130	2850 3450 3925	4.05 2.85 1.55	290	139.2 117.6 77.0	（1）齿轮传动结构配： JSL13-8 180KW 380V （2）立电传动结配： JSL13-20 180KW 380V	81.3 82.4 77.5	1250
-2°	11610 13590 15480	3225 3775 4300	3.9 2.8 1.57		149.5 124.9 84.1		82.5 83 78.7
0°	13320 14940 16650	3700 4150 4625	3.7 2.8 1.65		160.5 134.0 93.9		83.6 85 79.7
+2°	14850 15840 17874	4125 400 4965	3.4 2.83 1.70		160.8 142.0 102.8		85.5 86 80.5
+4°	16740 17010 19080	4650 4725 5300	3.04 2.87 1.80		160.8 153.7 114.6		86.2 86.5 81.6

56ZWB-100、56ZWB-100Ⅰ型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-4°	14580 13410	4050 3725	1.2 2.1	290	64.7 93.3	（1）齿轮传动结构配： JSL13-8 180KW 380V （2）立电传动结配： JSL13-20 180KW 380V	73.7 81.3	1250
-2°	15840 14760	4400 4100	1.33 2.1		75.0 103		77.5 82
0°	17010 16020	4725 4450	1.4 2.1		83.1 110.6		78 82.8
+2°	18216 17100	5060 4750	1.5 2.1		93.7 117.1		79.4 83.5
+4°	19440 18540	5400 5150	1.6 2.1		105.4 126		80.4 84

56ZLB-50、64ZLQ-50型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
-10°	16200 18000 19800	4500 5000 5500	7.3 6.5 5.2	250	400 382 343	（1）64ZLB-50型为 TDL800KW 24P 6KV （2）64ZLQ-50型为 TL800-24/2150TH 800KW 6KV	80.5 83.5 82	1540
-8°	16920 19800 22320	4700 5500 6200	7.8 6.5 4.7		450 415 358		80 84.7 80
-6°	18000 21600 24300	5000 6000 6750	8.4 6.8 4.8		515 466 393		80 86.1 81
-4°	18720 23400 26100	5200 6500 7250	8.7 6.8 5		555 503 430		80 86.3 81
-2°	20520 233400 28080	5700 6500 7800	8.8 7.9 5		594 583 479		83 86.4 80
0°	22680 25200 29700	6300 7000 8250	9 8 5.5		655 632 544		85 87 82
+2°	24480 28800 31500	6800 8000 8750	9 7.2 5.5		698 654 580		86.1 86.5 81
+4°	26280 28980 33120	7300 8050 9200	9 8 5.5		744.6 726.6 612.5		86.5 86.9 81

64ZLB-65型轴流泵工作性能表

叶片安装角度	流量Q		扬程H （m）	转速n （r/min）	功率P（kW）		效率η （%）	叶轮直径 D（mm）
叶片安装角度	（m3/h）	（L/S）	扬程H （m）	转速n （r/min）	轴功率	电机型号和功率	效率η （%）	叶轮直径 D（mm）
+2°	35640 37800 39420	9900 10500 10950	6.5 5.87 5.1	250	37 691 640	TL800-24/2150TH 800KW 6KV	85.6 87.5 85.6	1540
0°	27360 32702 35640	7600 9084 9900	7.2 5.65 4		638 567 462		84.1 88.8 84
-2°	24660 29700 32400	6850 8250 9000	7 5.5 4		559 503 413		84.1 88.5 85.6
-4°	18900 25270 27900	5250 7020 7750	6.7 5.5 4.1		410 443 371		84.1 85.6 94.1
-6°	18900 20340 21600	5250 5650 6000	6.5 5.5 4.5		403 365 320		83 83.5 82.7

ZLB13.5-8型轴流泵工作性能表

流量Q （m3/s）	扬程H （m）	转速n （r/min）	电机型号和功率	效率η （%）	叶轮直径 D（mm）
13.5	8	250	1600KW立式变极同步电动机	85	2000

ZLB30-7、ZLB30-7-S型轴流泵工作性能表

流量Q （m3/s）	扬程H （m）	转速n （r/min）	电机型号和功率	效率η （%）	叶轮直径 D（mm）
30	7	150	TDL325/58-40 3000KW 40P 6KV	87	3100

ZLB39-3型轴流泵工作性能表

流量Q （m3/s）	扬程H （m）	转速n （r/min）	配用功率 P（Kw）	效率η （%）	叶轮直径 D（mm）
41.37	4.12	150	2500	88.6	3100

2500ISKM型轴流泵工作性能表

流量Q （m3/s）	扬程H （m）	转速n （r/min）	配用功率 P（Kw）	效率η （%）	叶轮直径 D（mm）
16.7	2.7	167	630	88	2100

Z型轴流泵（示意图）

相关产品：
相关文章：

泵浦产品 (1070)
　泵头 (13)
　气泵 (17)
　电泵 (26)
　流程泵 (8)
　叶片泵 (33)
　变频泵 (1)
　变量泵 (14)
　手动泵 (5)
　压力泵 (6)
　塑料泵 (15)
　齿轮泵 (58)
　中开泵 (5)
　混流泵 (12)
　离心泵 (107)
　给水泵 (15)
　循环泵 (9)
　疏水泵 (2)
　转子泵 (11)
　管道泵 (22)
　潜水泵 (31)
　轴流泵 (9)
　磁力泵 (23)
　自吸泵 (38)
　消防泵 (19)
　旋涡泵 (14)
　多级泵 (11)
　真空泵 (39)
　化工泵 (26)
　螺杆泵 (17)
　液下泵 (25)
　计量泵 (53)
　隔膜泵 (29)
　往复泵 (7)
　柱塞泵 (31)
　驱动泵 (3)
　屏蔽泵 (26)
　试压泵 (21)
　船用泵 (55)
　空调泵 (4)
　民用泵 (7)
　卫生泵 (9)
　保温泵 (8)
　蠕动泵 (26)
　润滑泵 (3)
　冷却泵 (5)
　喷射泵 (14)
　喷泉泵 (6)
　沥青泵 (3)
　曝气机 (4)
　渣(泥)浆泵 (28)
　排污泵|污水泵 (32)
　油泵|油桶泵 (65)
阀门产品 (1846)
执行机构 (121)
管道管件 (309)
密封件 (193)
风机 (307)
