产品名称：

XZ型纸浆泵

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 渣(泥)浆泵

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

XZ型纸浆泵产品详细说明：

XZ型纸浆泵结构图



结构说明
1、XZ型纸浆为单吸悬臂式结构，主要零件由泵体、叶轮后盖、轴、悬架等组成。
2、从泵进口看，叶轮均为逆时针方向旋转，泵为轴向吸入，径向(中间)排出。
3、泵为后开门结构，维修时不必拆卸管路。
4、泵轴由两个滚动轴承支承．或由两个角接触球轴承和滚珠轴承组成。采用稀油润滑。
5、轴封采用填料或机戒密封型式，
6、开式叶轮适用于含用一定的气液混输并由于叶轮及侧轮之间的间隙可以进行调整．可使叶轮保持恒定的间隙和连续高效性能。
7、泵通过弹性柱销联轴器由电机直接驱动。

产品概述
xz型纸浆泵是我公司生产的一种节能、高效产品，该产品，根据目前造纸工艺流程和实际使用情况，经我公司和浙江大学共同研究设计．利用国外芬兰奥斯龙公司的先进技术而设计的浆泵，采用了开式三叶片叶轮，叶轮与侧板之间间隙可以进行调整，使叶轮保持恒定的间隙和连续高效性能。叶轮无堵塞、重量轻、效率高，运行平稳，电机功率比目前广泛应用的浆泵配小至二个档次，能得到高效节电的真正实惠。

XZ型纸浆泵性能范围
流量：12 .5～1600m3/h
扬程：8～50m
纸浆浓度≤4％
工作温度： ≤800c
当用户对泵的性能、材料有特殊要求时，可根据用户的要求，给予设计和生产。

型号说明

XZ型纸浆泵性能参数

型号		流量（m3/h）	杨程（m）	转速（r/min）	配用机电型号及功率（KW）
65×Z12.5-32		12.5	32	1450	Y132S-4/5.5
65×Z12.5-32	A	10	28	1450	Y112M-4/4
80×Z25-32		25	32	1450	Y132M-4/7.5
80×Z25-32	A	20	28	1450	Y132S-4/5.5
80×Z40-10		40	10	1450	Y100L-4/2.2
80×Z40-10	A	30	8	1450	Y90L-4/7.5
80×Z25-20		25	20	1450	Y112M-4/4
80×Z25-20	A	20	16	1450	Y100L2-4/3
100×Z50-0		50	20	1450	Y132S-4/5.5
	A	40	18		Y112M-4/4
	B	70	10		Y112M-4/4
100×Z25-32		50	35	1450	Y160M-4/11
100×Z25-32	A	40	30	1450	Y132M-4/7.5
100×Z25-40		50	40	1450	Y160L-4/15
100×Z25-40	A	40	36	1450	Y160M-4/11
125×Z100-20		100	20	1450	Y132M-4/7.5
	A	90	18		Y132M-4/7.5
	B	80	16		Y132M-4/7.5
	C	120	10		Y160L-4/15
125×Z100-32		100	32	1450	Y160M-4/11
	A	90	28		Y160M-4/11
	B	80	26		Y160M-4/11
150×Z150-35		150	35	1450	Y200L-4/30
150×Z150-35	A	140	32	1450	Y180L-4/22

型号		流量（m3/h）	杨程（m）	转速（r/min）	配用机电型号及功率（KW）
125×Z120-40		120	40	1450	Y200L-4/30
	A	100	40		Y180L-4/22
	B	90	38		Y180M-4/18.5
	C	80	35		Y160L-4/15
150×Z200-20		200	20	1450	Y180M-4/18.5
	A	180	18		Y160M-4/11
	B	160	16		Y160M-4/11
	C	200	10		Y200L-4/30
150×Z200-32		200	32	1450	Y180L-4/22
	A	187	28		Y180M-4/18.5
	B	170	24		Y250M-4/55
150×Z200-50		200	50	1450	Y225M-4/45
	A	187	45		Y225S-4/37
	B	180	40		Y200Z-4/30
	C	170	36		Y225S-4/37
200×Z400-20		400	20	1450	Y200L-4/30
	A	380	18		Y200L-4/30
	B	340	15		Y180L-4/22
	C	320	13		Y180M-4/18.5
200×Z400-32		400	32	1450	Y250M-4/55
	A	374	28		Y225M-4/45
	B	340	25		Y250S-4/37
	C	320	20		Y200L-4/30

型号		流量（m3/h）	杨程（m）	转速（r/min）	配用机电型号及功率（KW）
200×Z400-50		400	50	1450	Y280M-4/90
	A	374	42		Y280S-4/75
	B	340	36		Y250M-4/55
	C	310	30		Y225M-4/45
250×Z600-32		600	32	1450	Y280M-4/90
	A	580	28		Y280S-4/75
	B	550	25		Y250M-4/55
	C	500	20		Y225M-4/45
250×Z600-50		600	50	1450	Y315M-4/132
	A	580	42		Y315S-4/110
	B	530	36		Y280M-4/90
	C	480	30		Y280S-4/75
300×Z800-32		800	32	1450	Y315S-4/110
	A	750	28		Y280M-4/90
	B	700	25		Y280S-4/75
	C	630	20		Y250M-4/55
300×Z800-50		800	50	1450	Y315M-4/185
	A	730	42		Y315M-4/132
	B	680	36		Y315S-4/110
	C	620	30		Y280M-4/90
350×Z1000-32		1000	32	1450	Y315M-4/132
	A	935	28		Y315S-4/110
	B	880	25		Y280M-4/90
	C	790	20		Y280S-4/75

型号		流量（m3/h）	杨程（m）	转速（r/min）	配用机电型号及功率（KW）
350×Z1000-50		1000	50	1450	Y315L2-4/200
	A	920	42		Y315L1-4/160
	B	850	36		Y315M-4/132
	C	780	30		Y315S-4/110
400×Z1250-32		1250	32	1450	Y315L1-4/160
	A	1169	28		Y315M-4/132
	B	1105	25		Y315M-4/132
	C	1000	20		Y280M-4/90
400×Z1250-50		1250	50	1450	Y355M2-4/280
	A	1146	42		Y315M3-4/220
	B	1060	36		Y315M1-4/185
	C	968	30		Y315M-4/132
450×Z1600-32		1600	32	1450	Y355M3-6/220
	A	1497	28		Y355M1-6/185
	B	1414	35		Y315M2-6/160
	C	1265	20		Y315L2-6/132
450×Z1600-50		1600	50	1450	Y355L1-4/355
	A	1466	42		Y355M2-4/280
	B	1265	36		Y315M3-4/220
	C	1146	30		Y315M1-4/185

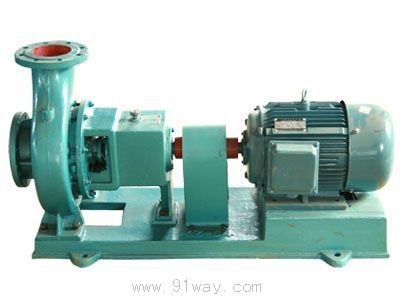

XZ型纸浆泵（示意图）
