产品名称：

2BEl型水环式真空泵

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 真空泵

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

2BEl型水环式真空泵产品详细说明：

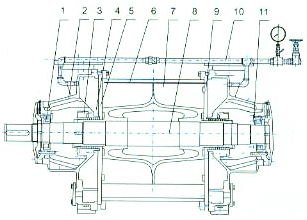

2BEl型水环式真空泵结构图

1	左轴承部件	5	前分配板	9	后分配板
2	侧盖	6	泵体	10	轴封供水管路系统
3	轴承部件	7	叶轮	11	右轴承部件
4	阀板部件	8	轴

2BEl型玳环式真空泵概况
2BEl水环式真空泵采用单级单作用结构形式，属国家推广的节能产品。通常用于抽吸不含固体颗粒，不溶于或微溶于工作液的气体。泵一般以水作为工作液。
2BEl水环式真空泵具有结构简单．运行可靠．高效节能等优点，是电力、石化、煤炭、造纸、烟草、食品、纺织、冶金及制药行业等用作真空脱水．真空干燥，真空过滤和压送气体的理想产品。
2BEl型水环式高空泵原理图
叶轮偏心地安装在接近圆形的泵体内，当叶轮旋转时，液体受离心力作用在泵体内壁形成一个旋转的液环。在两相邻叶片、叶轮轮毂和液环内表面形成密闭的气腔，在吸气区，密闭气腔体积逐渐增大．其内部压力下降，气体从吸气口吸入，在排气区，密闭气腔体积逐渐减小，其内部压力上升，气体被压缩，从排气口排出：该过程反复连续进行。达到抽送气体的目的。

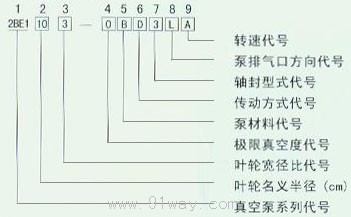

型号表示方法

型号说明

序号	代号	意义
3	3	叶轮宽径比为1.0
	5	叶轮宽径比为1.2
	6	叶轮宽径比为1.2，带中间隔板
4	0	极限真空度为3.3KPa
4	1	极限真空度为16.3KPa
5	B	主要过流部件为普通材质
	N	主要过流部件为1Cr18Ni9
	H	主要过流部件为1Cr18Ni12MO2Ti
6	K	电机直联传动
	V	电机皮带传动
	G	电机减速机传动
7	2	单端面机械密封
	3	外供水填料密封
	4	内供水填料密封
8	无字	泵顶端排气
8	L	泵水平排气
9	2BE1	103	153	203	253	303	353	355/6	403	405/6	505/6	605	705
	A	1300	1100	790	565	472	372	372	330	330	266	236	197
	B	1450	1300	880	590	500	420	420	372	372	298	266	210
	C	1625	1450	980	660	530	472	472	420	420	330	298	236
	D	1750	1625	1100	740	590	490	490	472	472	372	330	266
	E	2190	1750	1170	820	660	530	530	490	490	420	372	298
	F		1810	1300	880	710	590	590	530	530	472	398	330
	G				920	740	660	660	565	565

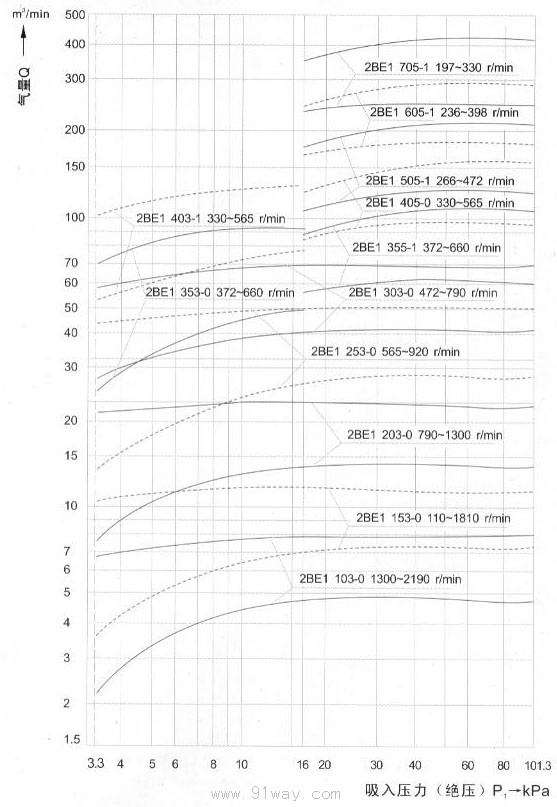

2BE1型谱图

性能参数

型号	极限真空度kPa	转速(r/min)	不同真空度时的气量m3/min				功率(Kw)		西排气口径DN	泵重Kg
型号	极限真空度kPa	转速(r/min)	6kPa	10kPa	20kPa	40kPa	最大轴功率	电机功率	西排气口径DN	泵重Kg
2BEI103-0	3.3	1300	3.95	4.61	4.99	4.93	7.0	11	65	125
		1450	4.62	5.22	5.72	5.50	8.2	11
		1625	5.62	6.02	6.39	6.25	9.9	15
		1750	6.30	6.70	6.98	6.78	11.1	15
		2190	7.64	7.90	8.17	7.92	16.0	18.5
2BEI163-0	3.3	1100	5.67	6.90	7.33	7.33	10.6	15	100	191
		1300	7.80	8.50	8.93	8.80	13.7	18.5
		1450	9.10	9.60	10.0	9.82	16.3	18.5
		1625	10.4	10.6	11.0	10.70	19.6	22
		1750	11.0	11.3	11.7	11.1	22.3	30
		1810	11.4	11.7	12.0	11.5	23.5	30
2BEI203-0	3.3	970	11.6	13.6	14.6	14.6	21.2	30	125	410
		880	13.7	15.4	16.6	16.4	24.9	30
		980	16.4	17.7	18.7	18.4	29.6	37
		1100	19.2	19.9	20.7	20.6	35.6	45
		1170	20.6	21.3	21.8	21.4	39.4	45
		1300	22.1	22.7	23.4	22.9	47.2	55
		565	20.0	23.8	28.3	28.8	37.2	45	150	890
2BEI253-0	3.3	590	20.8	24.6	29.5	30.1	39.8	45
		660	28.2	31.3	35.0	35.1	44.5	55
		740	34.6	36.8	40.2	39.6	53.8	75
		820	40.3	41.8	44.4	43.7	65.2	75
		880	43.7	45.2	47.6	46.7	75.1	90
		920	45.1	47.0	49.6	46.7	83.0	110
2BEI303-0	3.3	472	35.4	39.4	43.0	48.7	50.2	75	200	1400
		500	39.2	42.1	44.3	42.2	52.5	75
		530	42.8	44.8	47.3	43.5	56.2	75
		590	50.2	52.1	53.3	46.652.0	65.3	75
		660	57.5	59.0	60.0	58.6	79.5	90
		710	60.8	62.7	64.0	62.6	90.3	110
		740	62.1	65.2	66.3	64.6	96.2	110
2BEI353-0	3.3	372	39.2	48.6	56.0	57.2	62.2	75	250	2000
		420	52.8	58.0	62.3	60.8	74.3	90
		472	63.5	66.8	70.0	67.2	82.6	110
		490	69.0	71.6	73.1	71.0	90.5	110
		530	73.0	76.8	78.8	77.6	100	132
		590	82.3	87.3	89.0	86.6	120	160
		660	90.2	96.2	98.0	98.6	153.6	185
2BEI403-0	3.3	330	63.3	77.0	86.0	83.5	97.5	110	300	3300
		372	85.0	90.0	94.6	93.8	110	132
		420	100.5	103.8	107.0	104.0	130	160
		472	116.2	120.6	122.8	118.5	158	185
		490	121.0	125.5	128.0	121.8	168	200
		530	126.3	132.0	135.3	132.5	203	250
		565	132.3	138.7	143.3	140.0	234	315

型号	极限真空度kPa	转速(r/min)	不同真空度时的气量m3/min				功率(Kw)		西排气口径DN	泵重Kg
型号	极限真空度kPa	转速(r/min)	20kPa	25kPa	35kPa	40kPa	最大轴功率	电机功率	西排气口径DN	泵重Kg
2BEI355-1	16	372	59.5	62.0	65.0	65.8	67.0	90	250	2200
		420	68.0	69.5	70.3	70.5	78.0	90
		472	81.5	82.5	83.3	83.5	92.0	110
		490	84.5	86.5	88.5	89.5	99.0	132
		530	87.0	89.5	92.5	93.5	108.0	132
		590	93.0	97.0	101.5	102.4	130.0	160
		660	99.0	104.5	111.0	113.0	156.0	185
2BEI-405-1	16	330	92.8	95.8	98.5	99.2	103	132	300	3400
		372	107.5	109.5	111.5	112.2	120	160
		420	118.4	122.2	125.2	126.2	143	185
		472	127.8	132.8	137.0	138.4	171	200
		490	140.2	143.8	147.2	148.0	195	220
2BEI505-1	16	266	118.0	122.0	126.0	127.5	128	160	350	5100
		298	138.0	141.5	144.5	145.0	150	185
		330	155.0	158.0	160.0	160.0	172	220
		372	167.5	172.0	177.0	178.5	209	250
		420	179.0	186.0	194.5	197.0	250	315
		472	196.7	204.2	212.5	219.2	310	335
2BEI605-1	16	236	179	185	189	192	185	220	400	7900
		266	207	213	217	217	223	280
		298	229	235	240	241	265	315
		330	243	252	258	262	310	355
		372	261	271	285	292	380	450
		398	276	282	300	308	427	500
2BEI705-1	16	197	256	262	268	268	250	315	500	11500
		210	278	284	290	292	285	355
		236	314	320	325	326	335	400
		266	340	348	357	360	400	500
		298	371	381	395	400	485	630
		330	389	402	421	427	575	710

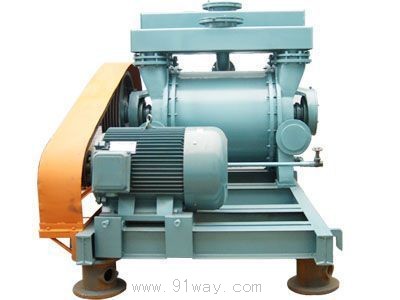

2BEl型水环式真空泵（示意图）
