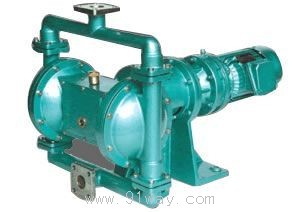

DBY型电动隔膜泵(第二代)产品详细说明：

DBY型电动隔膜泵(第二代)是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、罗杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力3kgf/cm2的场合。

DBY型电动隔膜泵(第二代)用途

1、各种剧毒、易燃、易挥发液体。8、油漆、橡胶、颜料粘合剂。
2、各种强酸、强碱、强腐蚀夜体。9、各种瓷器、水泥灌浆灰浆泥浆。
3、可输送较高温度的介质150℃10、各种橡胶浆乳胶、有机溶剂、填料。
4、作为种种压滤机前级送压装置。11、油轮泊船清仓吸取仓内污水及剩油。
5、热水回收及循环。12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
6、油罐车、油库、油品装缺13、矿井、坑道、遂道、下水道中污水、沉淀物。
7、泡菜果酱、土豆泥、巧克力等。14、各种特殊介质的吸送。

四、工作条件
流量范围：0.5～16m 3 /h
扬程范围：30m
转速n：2900r/min
自吸性能:4m/3分钟

五、结构图
序号部件名称序号部件名称
1泵体 6隔离层
2静环7外磁钢总成
3动环 8内磁钢总成
4叶轮9泵轴
5密封圈10轴套
11连接架12电机

六、DBY型电动隔膜泵(第二代)性能参数表

型号	流量Q	Head(m) 扬程	吸程	最大允许通过颗料直径（mm）	电机动率（KW）
DBY-10	0.5	30	3	1	0.37
DBY-15	1	30	3	1	0.55
DBY-25	3.5	30	7	2.5	1.5
DBY-32	4	30	7	2.5	1.5
DBY-40	5.5	30	7	4.5	1.5
DBY-50	8.5	30	7	8	2.2
DBY-65	10	30	7	8	2.2
DBY-80	14	30	7	10	4
DBY-100	16	30	7	10	4

DBY型电动隔膜泵(第二代)
