产品名称：

QDX3-S系列双级蜗轮箱

型号规格：

QDX3-S系列双级蜗轮箱

产品类别：

常规产品 -- 泵阀管件 -- 手动执行机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

QDX3-S系列双级蜗轮箱产品详细说明：

QDX3-S系列双级蜗轮箱

产品详细介绍：
部分回转型阀门手动装置
该产品是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。通常增设一级蜗轮减速机构。为又级传动，以减少手动操作力。

QDX3-S系列双级蜗轮箱技术数据
型号	3	4	5	6	7	8	9	10	11	12	13	14
速比	399:1	409:1	513:1	450:1	550:1	500:1	600:1	1580:1	1950:1	2350:1	2650:1	2650:1
输入力矩Nm	78	98	112	122	133	156	156	156	195	195	195	250
输出力矩Nm	2334	3006	4309	4000	5480	5850	7020	18500	28500	34500	39000	50000
旋转行程	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°
限位调整	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
连接尺寸
连接法兰φ	125	150	175	210	260	300	350	415	475	560	650	800
连接孔中心φ	102	125	140	165	200	254	298	356	406	483	590	720
法兰凹面φ	70×3	85×3	100×4	130×5	160×5	200×5	230×5	260×5	300×8	370×8	490×8	600×8
孔径：孔数	M10×4	M12×4	M16×4	M20×4	M16×4	M16×8	M20×8	M20×10	M20×12	M22×12	M27×12	M30×12
轴孔直径mm	24	30	36	40	40	60	80	90	110	130	160	200
平键尺寸×条数×位置	8×1	10×1	12×1	12×2× 90°	16×2× 90°	18×2× 90°	22×2× 90°	28×2× 90°	28×2× 90°	32×2× 90°	32×2× 90°	36×2× 90°
安装高度	62	68	75	105	110	120	120	150	180	195	205	250
手轮直径φ	240	180	320	350	400	500	500	500	600	600	600	600
阀门参配
蝶阀参配DN	125-150	200-250	300-350	400-450	500-500	700	800	900-1000	1100-1200	1400-1600	1800-2000	2400
球阀门参配DN	80	100	150	200	250-300	350	400	500	600	800	1000	1200

双级型连接数据表

外形尺寸
型号	位置
型号	A	B	C	D	E	F	G	H	h	2-b	N-M深 L	d	φ	重量kg
QDX3-S6	470	500	320	250	290	170	170	125	105	10	4-M20 32	45	320	451
QDX3-S7	515	525	340	290	300	200	190	140	110	15	8-M16 28	50	350	58
QDX3-S8	550	590	360	335	350	260	220	170	125	18	8-M16 40	75	400	90
QDX3-S9	630	710	435	400	400	285	350	210	130	22	8-M20 45	80	500	116
QDX3-S10	820	790	580	415	425	356	310	230	140	28	12-M20 40	90	500	195
QDX3-S11	850	940	560	475	450	406	350	280	165	28	18-M20 40	110	500	300
QDX3-S12	1030					483		330	195	32	18-M22 50	130	500	600
QDX3-S13	1150					590		400	205	32	18-M27 50	160	500	1000
QDX3-S14	1520					720		450	250	36	18-M30 50	200	600	2000

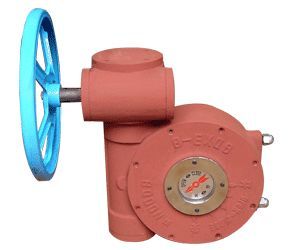

QDX3-S系列双级蜗轮箱

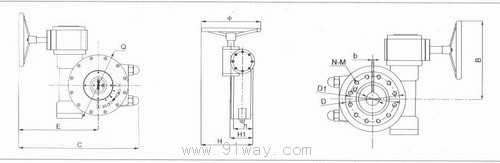

QDX3-S系列双级蜗轮箱（示意图）
