产品名称：

QDX3-F系列分离式蜗轮箱

型号规格：

QDX3-F系列分离式蜗轮箱

产品类别：

常规产品 -- 泵阀管件 -- 手动执行机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

QDX3-F系列分离式蜗轮箱产品详细说明：

QDX3-F系列分离式蜗轮箱

技术数据
型号	QDX3-F38							QDX3-F54		QDX3-F80	QDX3-F78A
速比	38:1							54:1		80:1	78:1
输入力矩Nm	60			60		75		120		140	200
输出力矩Nm	550			550		620		1200		2000	3500
旋转行程	90°			90°		90°		90°		90°	90°
限位调整	±5°			±5°		±5°		±5°		±5°	±5°
蝶阀参配	200			200		250		350		400	500
球阀参配	150			150		150		200		250	300
气缸型号	GTX.83～92			GTX.110～127		GTX.160		GTX.210		GTX.254～255

连接尺寸
AXA1	103X70			102X102		110X110	130X130		156X156		163X163
D1	70			102		102	140		165		165
4-Ф	4-Ф9			4-Ф12		4-Ф12	4Ф-18		4-Ф22		4-Ф22
标准轴孔d	22.2			32		38	48		60		76
2X平键X90°b	2X8			2X10		2X10	2X14		2X18		2X18
D4	70			102		102	140		165		165
4-M	4-M8			4-M10		4-M10	4-M16		4-M20		4-M20
手轮	Ф200			Ф200		Ф250	Ф300		Ф400		Ф600

外形尺寸
B		191						234	311		360
C		156						199	279		327
D		125						1756	234		278
E		65.5						85.5	123		132.5
H		80	80		86			100	120		125
L		195	195		225			233	277		360
重量kg		13						17	22		36

QDX3-F系列分离式蜗轮箱

QDX3-F系列分离式蜗轮箱

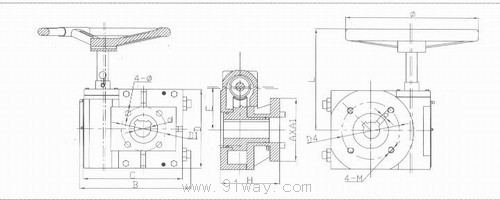

QDX3-F系列分离式蜗轮箱（示意图）
