GU型系列真空(压力)球阀产品详细说明：

GU型系列真空(压力)球阀是适用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。

GU型系列真空(压力)球阀主要技术性能

适用范围(Pa)	快卸法兰（KF）2x105 ～1.3x10 -5 活套法兰16x105～1.3x10 -5
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
安装位置	任意
法兰标准	GB4982；GB/T6070

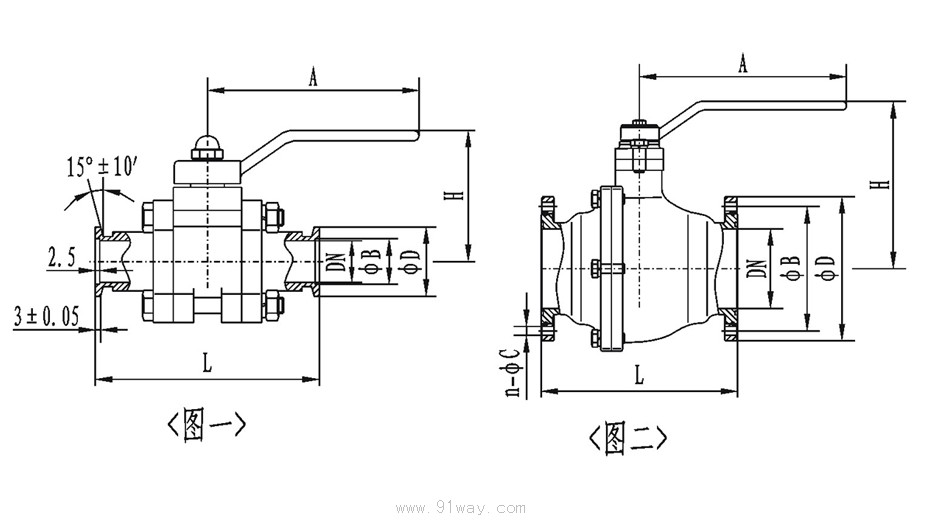

（图一）快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GU-16/KF	16	30	17.2	62	100	120
GU-25/KF	25	40	26.2	75	114	150
GU-40/KF	40	55	41.2	115	165	200
GU-50/KF	50	75	52.2	125	175	221

（图二）活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GU-16	16	60	45	62	100	120	4-6.5
GU-25	25	70	55	75	114	150
GU-32	32	90	70	93	140	180	4-9
GU-40	40	100	80	115	165	200
GU-50	50	110	90	125	175	221
GU-63	63	130	110	166	186	230
GU-80	80	145	125	175	198	290	8-9
GU-100	100	165	145	189	220	260
GU-125	125	200	175	232	266	360	8-11
GU-150	150	225	200	250	296	400
