ZJHJ精小型气动薄膜调节角阀单座阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。
一、阀体
形式：角形单座铸造阀
公称通径：20-300mm
公称压力：PN1.64.06.4MPa
连接形式：法兰按JB78-59JB79-59
材料：HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mn2Ti


二、上阀盖
常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管。
三、阀内组件
阀芯型式：上导向单座柱塞型阀芯
流量特性：等百分比特性、线性特性和快开特性
材料：1C18Ni9Ti0Cr18Ni12Mo2Ti
四、执行机构
型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶积物
弹簧范围：0.02~0.10、0.08~0.24MPa
供气压力：0.14、0.16、0.28、0.40MPa
气源接头：内螺纹M10×1
环境温度：-30~+70℃
阀作用型式：气—开式或气—关式
附件：定位器、手轮机构
五、性能
泄漏量：金属阀座符合标准ANSIB16.104IV级
小于额定Cv的0.01%
回差：3%(不带定位器)
1%(带定位器)
线性：±5%(不带定位器)
±1%(带定位器)
备注：使用V型聚四氟乙烯填料
可调范围：50:1

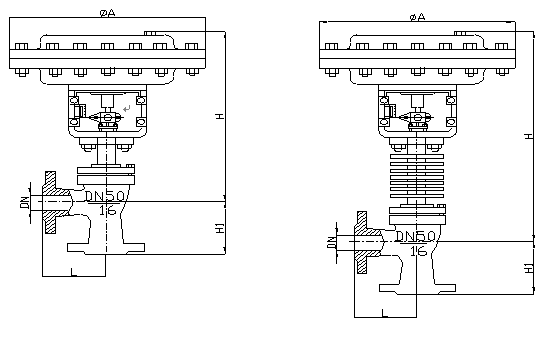

六、ZJHJ型气动角型调节阀规格参数表
