 产品名称： ZAJQ型电动二通调节球阀
型号规格： ZAJQ型电动二通调节球阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 球阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
ZAJQ型电动二通调节球阀产品详细说明：

ZAJQ型智能电动球阀采用一体化结构，与CKR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

一、阀体
形式：直通铸造阀、台湾三片式球阀，超短型对夹式球阀
公称通径：15-300mm
公称压力：PN1.6、4.0、6.4MPa
材料：HT200ZG25ZG1Cr18Ni9TiWCBCF8CF8M
ZG0Cr18i12Mo2衬制聚四氟乙烯
上阀盖：常温型：-20℃—+120℃
散热型：-40℃—+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料，柔性石墨等

ZAJQ型电动二通调节球阀结构图

二、阀内组件
阀芯形式：O型阀芯
流量特性：快开型
材料：1Cr18Ni9Ti0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封

三、具有理想流量特性表

公称通径（DN）
不同开度角下的Kv值
温度
10º
20º
30º
40º
50º
60º
70º
80º
90º
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
35
71
133
248
398
620
890
150
20
40
8/0
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2543
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100


四、执行机构
类型：可选PSQ、CKR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。

五、电动调节球阀规格参数

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数（Kv）
20
38
72
110
170
215
380
550
890
1400
2000
3580
5650
8100
可调动作范围
0-90º
允许压差△P
小于公称压力(1.6MPa)
泄漏量Q
按AP1598标准测试 无泄漏
环境温度℃
-20~60℃
基本误差
±2.5%
回差
±2.5%
死区
1%
可调范围
250：1
350：1
配用执行机构
PSQ101, 381RSA-05
CKR-05 CKR-10
PSQ201, CKR-20
381RSC-30
CKR-40
381RSC-50
PSQ701
CKR-60

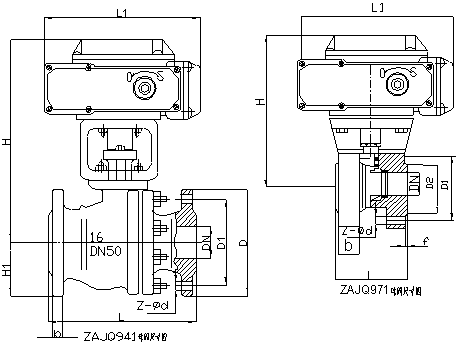

六、ZAJQ941型电动球阀外形尺寸

公称通径DN
L
D
H
L1
D1
b
Z-Ød
H1
L2
压力
1.6/2.5/4.0
1.6/2.5/4.0
1.6/2.5/4.0
1.6/2.5/4.0
1.6/2.5/4.0
15
130/130/130
95
275
157
65
14/16/16
4-14
48
208
20
140/140/140
105
280
157
75
14/16/16
4-14
53
208
25
150/150/150
115
287
157
85
14/16/16
4-14
58
208
32
165/165/180
135
384
208
100
16/18/18
4-18
68
208
40
180/180/200
145
312
208
110
16/18/18
4-18
73
208
50
200/200/220
160
325
208
125
16/20/20
4-18
80
208
65
220/220/250
180
335
256
145
18/22/22
4-18/8-18/8-18
90
256
80
250/250/280
195
365
256
160
20/22/22
8-18
98
256
100
280/280/320
215/230/230
400
256
180/190/190
20/24/24
8-18/8-23/8-23
120
256
125
320/320/400
245/270/270
420
256
210/220/220
24/28/30
8-23/8-25/8-25
140
256
150
360/360/400
280/300/300
440
256
240/250/250
24/28/30
8-23/8-25/8-25
167
256
200
400/400/550
335/360/375
470
256
295/310/320
26/34/38
12-23/12-25/12-30
210
256
250
630 750
405 470
545
380
300
750 870
460 530
580
380

ZAJQ型电动二通调节球阀安装尺寸

七、ZAJQ971超短型电动对夹式球阀外形尺寸

公称通径DN
L
H
D
D1
D2
b
f
L1
Z-Ød
15
35
275
90
65
45
14/16
2
157
4-12
20
38
280
100
75
55
14/16
2
157
4-12
25
42
287
110
85
65
14/16
2
157
4-12
32
50
297
130
100
78
16/18
2
208
4-16
40
60
312
145
110
85
16/18
3
208
4-16
50
70
325
160
125
100
16/20
3
256
4/8-16
65
95
335
180
145
120
18/22
3
256
4/8-16
80
118
365
190
160
135
20/22
6
256
8-16
100
140
400
215/230
210/220
155/160
20/28
3
256
8-16/20
125
175/195
420
245/270
210/220
185/188
24/28
3
256
8-16/24
150
210/260
440
280/300
240/218
210/218
24/28
3
256
8-20/24

注：表中数据XX/XX表示压力：1.6MPa/2.5MPa

八、ZAJQ911型三片式电动丝扣式球阀外形尺寸

公称通径DN
G
L
H
L1
15
1/2”
75
275
157
20
3/4”
80
280
157
25
1”
90
287
157
32
1 1/4”
40
297
208
40
1 1/2”
120
312
208
50
2”
140
325
208
ZAJQ型电动二通调节球阀外形尺寸
九、型号编制说明

Z
A
J
Q
9
41
F
25
C
G
自控阀门
执行机构类型：
位移特征：
阀门代号：
传动方式：
连接形式：
密封面材料：
公称压力：
阀体材质：
温度类型：
D：表示PS系列
J：角行程
Q：表示球阀
9表示电动
41：表示法兰
F：表示四氟乙稀
16：表示1.6MPa
C：表示碳钢
G：表示中温型
R：表示3810系列
S：直行程
D：表示碟阀
6：表示气动
11：表示丝扣
H：表示金属硬密封
25：表示2..5MPa
P：表示不锈钢
常温省略
A：CKR系列
V：表示V形球阀
71：表示对夹式
40：表示4.0MPa
S：表示塑料
64：表示6.4MPa
F46：表示阀体衬四氟

十、订货须知
1.产品型号与名称 6.额定流量系数
2.公称通径DN(mm) 7.介质种类和温度范围
3.公称压力 8.阀前后压力(压差)
4.流量特性 9. 电源电压和控制信号
5.阀体材质 10.其它特殊要求
ZAJQ型电动二通调节球阀
ZAJQ型电动二通调节球阀（示意图）
