QGT型(调节型/开关型)气动球阀是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

一、阀体
公称通径：15~200mm
公称压力：PN1.64.06.4MPa
连接形式：法兰式按JB78-59JB79-59
材料：WCB，HT200，ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，衬四氟乙烯，CF8（304），
CF8M（316），CF3M（316L）
温度范围：常温-20℃~+180℃
中温-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。

二、阀内组件
阀芯型式：O型阀芯
流量特性：快开特性
材料：ICr18Ni9Ti，0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座
可调比：350：1

三、执行机构
气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L
电磁阀电源：220VAC，24VDC
气缸形式：单缸式或双缸式

四、流量特性Kv值

五、QGT型(调节型/开关型)气动球阀规格性能表

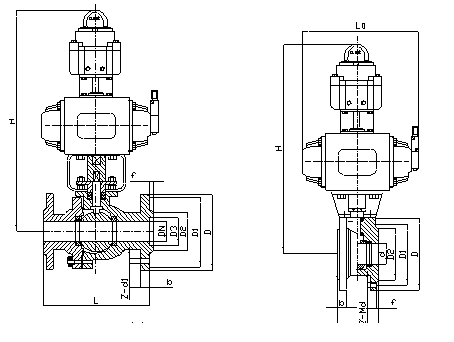

七、QGT671F对夹式超短型气动球阀

主要外形和连接尺寸：QGT671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)

DN	d	L	H	D	D1	D2	b	f	L0	Z-Md
15	14	35	328	90	65	45	14/16	2	180	4-M12
20	19	38	335	100	75	55	14/16	2	180	4-M12
25	25	42	350	110	85	65	14/16	2	180	4-M12
32	29	50	380	130	100	78	16/18	2	220	4-M16
40	38	60	410	145	110	85	16/18	3	220	4-M16
50	48	70	442	160	125	100	16/20	3	260	4-M16
65	64	95	452	180	145	120	18/22	3	260	4/8-M16
80	76	118	495	190	160	135	20/22	3	296	8-M16
100	95	140	538	215/230	180/190	155/160	20/24	3	350	8-M16/20
125	118	175/195	585	245/270	210/220	185/188	24/28	3	350	8-M16/24
150	150	210/260	708	280/300	240/250	210/218	24/28	3	439	8-M20/24

注：表中数据XX/XX分别为压力1.6MPa、2.5MPa

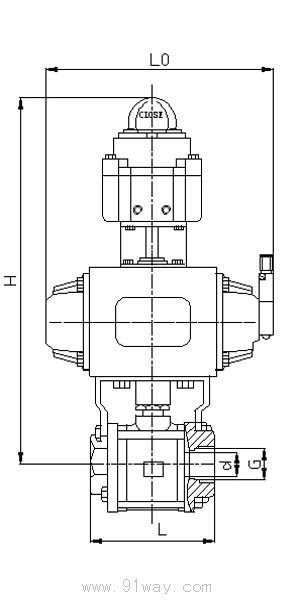

八、台湾三片式气动球阀

主要外形尺寸和连接尺寸：QGT611F-25（2.5MPa）、40(4.0MPa)、64(6.4MPa)型气动球阀

DN	G	d	L	L0	H
15	1/2″	15	75	180	280
20	3/4″	20	80	180	285
25	1″	25	90	180	295
32	11/4″	32	110	220	300
40	11/2″	40	120	220	312
50	2″	50	140	260	320

九、QGT型(调节型/开关型)气动球阀型号编制说明

Q	GT	6	71	F	16	C	G
阀门 代号	气动执行机构型号	执行 机构：	连接 形式：	密封面材质：	公称压力：	阀体材质：	温度类型：
Q：表示球阀		6：表示气动	71：表示 对夹式	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳钢	G：表示 中温型
			41：表示法兰	H：表示金属密封	25：表示2.5MPa	P：表示不锈钢	常温省略
			11：表示丝扣		40：表示4.0MPa
					64：表示6.4MPa

十、订货须知

1.产品型号与名称2.公称通径DN(mm)3.公称压力 4.流量特性要求

5.阀体材质及阀内件材料 6.介质种类和温度范围7.阀前后压力(压差)

8.密封形式9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
