产品名称: Z673H系列气动浆液阀
型号规格: Z673H系列气动浆液阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 浆液阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
Z673H系列气动浆液阀产品详细说明:

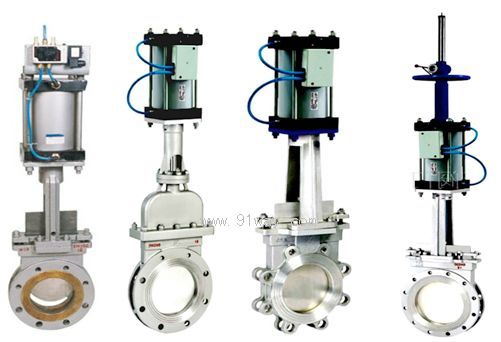

Z673H系列气动浆液阀
Z673H一6、10、16系列气动浆液阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。
Z673H系列气动浆液阀品种齐全。主体采用铸铁、铸铜、不锈钢等。通径从DN50~DN10000。产品广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成,阀门启闭靠旋转手轮动作来完成,顺时旋转时,阀门关闭;反之为开阀。

Z673H系列气动浆液阀结构特点:
1、 采用对夹式结构,体积小,重量轻。
2、 完全敞开的通道,可以防止介质在阀内沉积。
3、 新研制的U型封圈,可以保证阀门的良好密封性。
4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、 流阻小。
6、 安装维修方便。

三、Z673H系列气动浆液阀零件材料

序号
零件名称
材料
序号
零件名称
材料
备注
1
阀体
HT250
5
支架
注1:橡胶的牌号取决于介质和温度。
2:闸板材质取决于介质成分。
2
密封圈
橡胶(注1)
6
阀杆
3
闸板
不锈钢(注2)
7
螺母
ZHMn58-2-2
4
密封条
聚四氟乙烯
8
手轮
QT40-17


1、气缸是以压缩空气为介质,将其能量转换成机械能,实现直线运动的装置,是广泛应用于各种气动系统的执行元件,是实现工业自动化的基础元件。

2、技术参数

气缸内径(mm)
Φ40
Φ50
Φ63
Φ80
Φ100
Φ125
Φ160
Φ200
Φ250
理论活塞作用力(N)
(以工作压力为0.4MPa时为准)
推力
490
760
1215
1960
3077
4800
7869
12308
19227
拉力
410
680
1030
1770
2675
4400
7379
10035
18463
工作介质
经净化含油雾压缩空气
工作压力(MPa)
0.15-1
环境温度(℃)
-10-+80
相对湿度
95
活塞运动速度(mm/g)
50-500
耐久性(KM)
600


3、气缸行程选用范围

气缸内径
Φ40
Φ50
Φ63
Φ80
Φ100
Φ125
Φ160
Φ200
Φ250
行程选用范围
400
500
800
800
1500
1500
2000
2000
2500


4、气缸正确使用注意事项:
(1)负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。
(2)使用过滤器,减压器,润滑器组合(F-R-E组合)以调整空气品质,增长使用寿命。
(3)选用出力比实际负载大的气缸,以免气压不足时发生危险。
(4)注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
(5)有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE。

每1mm行程所需空气消费量 单位:L/min

缸径
空气压力kg/cm2
1
2
3
4
5
6
7
8
9
12
0.445
0.665
0.885
1.104
1.324
1.543
1.763
16
0.792
1.182
1.573
1.963
2.352
2.743
3.133
20
1.24
1.86
2.45
3.07
3.68
4.29
4.90
5.51
6.13
25
1.94
2.89
3.83
4.79
5.75
6.71
7.67
8.61
9.57
30
2.78
4.15
5.53
6.90
8.27
9.64
11.02
12.39
13.76
32
3.18
4.73
6.28
7.85
9.41
10.98
12.55
14.10
15.66
40
4.95
7.40
9.83
12.26
14.69
17.16
19.60
22.04
24.47
50
7.73
11.55
15.35
19.15
22.95
26.80
30.63
34.42
38.24
63
12.27
18.34
24.37
30.41
63.44
42.55
48.62
54.55
60.71
80
19.78
29.57
29.30
49.03
58.76
68.61
78.40
88.13
97.85
100
30.9
46.2
61.4
76.6
91.8
107.2
122.5
137.7
152.9
125
48.3
72.2
96.0
119.7
143.5
167.5
191.4
215.2
238.9
150
69.5
103.9
138.2
172.5
206.9
241.2
275.5
309.8
344.1
160
79.1
118.3
157.2
196.1
235.0
274.4
313.6
352.6
391.5
180
100.0
149.7
199.0
248.2
297.5
347.4
369.9
446.2
495.4
200
123.6
184.8
245.6
306.4
367.2
428.8
490.0
550.8
611.6


四、气动浆液阀外型及连接尺寸

公称压力
PN(MPa)
试验压力(MPa)
适用介质
工作温度
壳体
密封
0.6
0.9
0.66
煤浆、粮浆、纸浆、泥浆、 活水砂浆、矿渣、碱液
≤100℃
1.0
1.5
1.1


公称压力
mm
L
D
D1
B
H
H1
n-M
2
PN0.6
PN1.0
50
43
43
125
100
115
4-M16
45
65
46
46
145
120
115
4-M16
45
80
46
46
160
135
150
4-M16
22.5
100
52
52
180
155
150
4-M16
22.5
125
56
56
210
185
190
4-M16
22.5
150
56
56
240
210
190
4-M16
22.5
200
60
60
295
265
230
4-M20
22.5
250
70
70
350
318
280
8-M20
22.5
300
70
80
400
368
350
8-M20
15
350
80
90
460
430
350
10-M20
11.25
400
90
120
515
482
350
10-M24
11.25
450
90
120
565
532
350
14-M24
9
500
100
130
620
585
350
14-M24
9
600
100
140
725
685
430
14-M27
9


五、气动浆液阀气电控制功能说明
1、采用双电控三位五通电磁阀控制气动浆液阀气缸,采用三位开关,可控制闸阀在上限位、下限位及任意位置停留。
2、阀门在上限位、下限位置停留时,上限位及下限位置的限位开关,发出一组常开或常闭的独立信号触点。可作为状态指示用。
3、阀门在上限位下限位置停留时,上限位及下限位置的限位开关,自动切断电磁阀相应控制线圈的电源。这样阀门在上限位及下限位置长期停留时,电磁阀的电控线圈不通电,可避免电磁线圈发热提高电磁阀使用寿命,大大地提高了可靠性。
4、阀门在上限位及下限位置长期停留时;气源被切断不耗气,但锁定阀门气缸的气压仍保持在气缸中,能保证可靠停位。
5、在气缸开关过程中,切断控制电源,则气缸进出气也同时被切断,锁定阀门气缸的气压仍保持在气缸中,如气缸活塞、电磁阀及接头无 漏,则闸阀可在任意位置长期停留。

六、订货须知
1、产品型号与名称 2、公称通径 3、阀体材质 4、公称压力
5、控制要求6、电磁阀电压 7、其它特殊要求

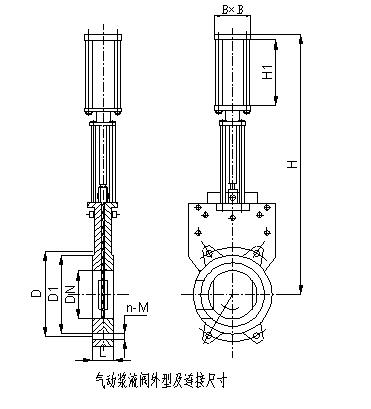

Z673H系列气动浆液阀外形尺寸
Z673H系列气动浆液阀
