产品名称: PZ673H(X、F)系列气动刀形闸阀
型号规格: PZ673H(X、F)系列气动刀形闸阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 闸阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
PZ673H(X、F)系列气动刀形闸阀产品详细说明:
一、概述
PZ673H(X、F)-2.5、6、10、16系列气动刀型闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消 化 与吸收国内外类似产品结构及制造工艺的先进特点,不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。
PZ673H(X、F)系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

二、主要结构与特点
本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。
本阀结构特点:
1、 采用对夹式结构,体积小,重量轻。
2、 完全敞开的通道,可以防止介质在阀内沉积。
3、 新研制的U型封圈,可以保证阀门的良好密封性。
4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、 流阻小。
6、 安装维修方便。

三、主要零件材料

序号
零件名称
材料
序号
零件名称
材料
备注
1
阀体
HT250
5
支架
注1:橡胶的牌号取决于介质和温度。
2:闸板材质取决于介质成分。
2
密封圈
橡胶(注1)
6
阀杆
3
闸板
不锈钢(注2)
7
螺母
ZHMn58-2-2
4
密封条
聚四氟乙烯
8
手轮
QT40-17

四、阀门选配驱动装置型号配置表
1、气缸是以压缩空气为介质,将其能量转换成机械能,实现直线运动的装置,是广泛应用于各种气动系统的执行元件,是实现
工业自动化的基础元件。

阀门通径DN
气缸规格(缸径×行程)
阀门通径DN
气缸规格(缸径行程)
50
Φ65×50
200
Φ160×200
65
Φ65×65
250
Φ200×250
80
Φ80×80
300
Φ200×250
100
Φ100×100
350
Φ220×350
125
Φ125×125
400
Φ250×400
150
Φ125×150

2、技术参数

气缸内径(mm)
Φ40
Φ50
Φ63
Φ80
Φ100
Φ125
Φ160
Φ200
Φ250
理论活塞作用力(N)
(以工作压力为0.4MPa时为准)
推力
490
760
1215
1960
3077
4800
7869
12308
19227
拉力
410
680
1030
1770
2675
4400
7379
10035
18463
工作介质
经净化含油雾压缩空气
工作压力(MPa)
0.15-1
环境温度(℃)
-10-+80
相对湿度
95
活塞运动速度(mm/g)
50-500
耐久性(KM)
600

3、气缸行程选用范围

气缸内径
Φ40
Φ50
Φ63
Φ80
Φ100
Φ125
Φ160
Φ200
Φ250
行程选用范围
400
500
800
800
1500
1500
2000
2000
2500

4、气缸正确使用注意事项:
(1)负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。
(2)使用过滤器,减压器,润滑器组合(F-R-E组合)以调整空气品质,增长使用寿命。
(3)选用出力比实际负载大的气缸,以免气压不足时发生危险。
(4)注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
(5)有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE。

每1mm行程所需空气消费量
单位:1/min

缸径
空气压力kg/cm2
1
2
3
4
5
6
7
8
9
12
0.445
0.665
0.885
1.104
1.324
1.543
1.763
16
0.792
1.182
1.573
1.963
2.352
2.743
3.133
20
1.24
1.86
2.45
3.07
3.68
4.29
4.90
5.51
6.13
25
1.94
2.89
3.83
4.79
5.75
6.71
7.67
8.61
9.57
30
2.78
4.15
5.53
6.90
8.27
9.64
11.02
12.39
13.76
32
3.18
4.73
6.28
7.85
9.41
10.98
12.55
14.10
15.66
40
4.95
7.40
9.83
12.26
14.69
17.16
19.60
22.04
24.47
50
7.73
11.55
15.35
19.15
22.95
26.80
30.63
34.42
38.24
63
12.27
18.34
24.37
30.41
63.44
42.55
48.62
54.55
60.71
80
19.78
29.57
29.30
49.03
58.76
68.61
78.40
88.13
97.85
100
30.9
46.2
61.4
76.6
91.8
107.2
122.5
137.7
152.9
125
48.3
72.2
96.0
119.7
143.5
167.5
191.4
215.2
238.9
150
69.5
103.9
138.2
172.5
206.9
241.2
275.5
309.8
344.1
160
79.1
118.3
157.2
196.1
235.0
274.4
313.6
352.6
391.5
180
100.0
149.7
199.0
248.2
297.5
347.4
369.9
446.2
495.4
200
123.6
184.8
245.6
306.4
367.2
428.8
490.0
550.8
611.6

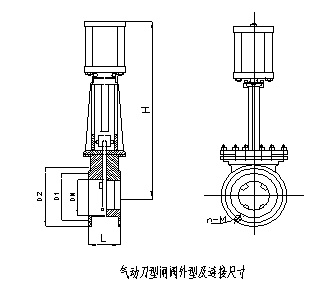

五、气动刀型闸阀外型及连接尺寸
PZ673H(X、F)系列气动刀形闸阀外形尺寸
MPa
DN
L
D1
D2
H
n-M
MPa
DN
L
D1
D2
H
n-M
0.6
50
50
90
110
335
4-M12
1.0
250
70
320
350
900
12-M20
65
50
110
130
363
4-M12
300
80
368
400
1120
12-M20
80
50
125
150
395
4-M16
350
90
428
460
1260
16-M20
100
50
145
170
465
4-M16
400
100
482
515
1450
16-M22
125
50
175
200
530
8-M16
450
120
532
565
1600
20-M22
150
60
200
225
630
8-M16
500
130
585
620
1800
20-M22
200
60
255
280
750
8-M16
600
140
685
725
2300
20-M27
250
70
310
335
900
12-M16
1.6
50
65
100
125
335
4-M16
300
80
362
395
1120
12-M20
65
65
120
145
363
4-M16
350
90
412
445
1260
12-M20
80
70
135
160
395
8-M16
400
100
462
495
1450
16-M20
100
70
155
180
480
8-M16
450
120
518
550
1600
16-M20
125
70
185
210
540
8-M16
500
130
568
600
1800
16-M20
150
80
210
240
645
8-M20
600
140
670
705
2300
20-M22
200
80
265
295
770
12-M20
1.0
50
50
100
125
335
4-M16
250
94
320
355
920
12-M22
65
50
120
145
363
4-M16
300
98
375
410
1150
12-M22
80
50
135
160
395
4-M16
350
100
435
470
130
16-M22
100
50
155
180
465
8-M16
400
110
485
525
1500
16-M27
125
50
185
210
530
8-M16
450
120
545
585
1650
20-M27
150
60
210
240
630
8-M20
500
130
608
650
1850
20-M30
200
60
265
295
750
8-M20
600
140
718
770
2360
20-M36

六、气动刀型闸阀气电控制功能说明
1、采用双电控三位五通电磁阀控制气动刀型闸阀气缸,采用三位开关,可控制闸阀在上限位、下限位及任意位置停留。
2、闸阀在上限位、下限位置停留时,上限位及下限位置的限位开关,发出一组常开或常闭的独立信号触点。可作为状态指示用。
3、闸阀在上限位下限位置停留时,上限位及下限位置的限位开关,自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位及下限位置长期停留时,电磁阀的电控线圈不通电,可避免电磁线圈发热提高电磁阀使用寿命,大大地提高了可靠性。
4、闸阀在上限位及下限位置长期停留时;气源被切断不耗气,但锁定阀门气缸的气压仍保持在气缸中,能保证可靠停位。
5、在气缸开关过程中,切断控制电源,则气缸进出气也同时被切断,锁定阀门气缸的气压仍保持在气缸中,如气缸活塞、电磁阀及接头无泄漏,则闸阀可在任意位置长期停留。

七、订货须知
1、产品型号与名称 2、公称通径 3、阀体材质 4、公称压力
5、控制要求6、电磁阀电压 7、其它特殊要求
PZ673H(X、F)系列气动刀形闸阀
