DGT型(调节型/开关型)气动蝶阀产品详细说明：

DGT型气动蝶阀(调节型/开关型)
气动蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

一、阀体
公称通径：15~1000mm公称压力：PN1.6MPa
连接形式：法兰式按JB78-59JB79-59
材料：WCB，HT200ZG25IZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M衬四氟乙烯，
温度范围：常温-20℃~+200℃
中温+200℃～＋450℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。
二、阀内组件
阀芯型式：阀板DGT671X-10
流量特性：直线性或等百分比持性
材料：1Cr18Ni9Ti0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯，可调比：100：1
三、执行机构
气缸形式：单缸式或双缸式气缸工作压力：0.4~0.7MPa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L电磁阀电源：220VAC，24VDC

四、气动蝶阀规格性能表

公称通径DN	50	65	80	100	15	10	200	250	300	350	400	450	500	600	700	800	900	1000
流量系数（Kv）	110	180	232	368	55	75	1240	2025	2712	3875	5038	6330	7755	11886	15375	19380	25695	31365
动作范围	0－90°
允许压差ΔP	小于公称压力（1.6MPa）
泄漏量	按GB/T4213-92，kV值的10-4
基本误差	±2.5% 带定位器
回差	2.5% 带定位器
死区	1% 带定位器
环境温度	-20℃~+90℃

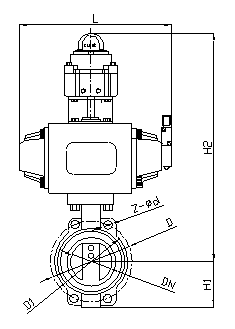

五、DGT671F气动对夹式蝶阀外形图及安装尺寸

6.1DGT671H(F)－10(16)系列尺寸

公称通径 DN	外形尺寸			连接尺寸
	L	H2	H1	1.0MPa			1.6MPa
				D	D1	Z-Φd	D	D1	Z-Φd
50	43	430	112	165	125	4－18	165	125	4－18
65	46	450	115	185	145	4－18	185	145	4－18
80	49	468	120	200	160	8－18	200	160	8－18
100	56	554	138	220	180	8－18	220	180	8－18
125	64	600	164	250	210	8－18	250	210	8－18
150	70	675	175	285	240	8－22	285	240	8－22
200	71	720	205	340	295	8－22	340	295	12－22
250	76	797	240	395	350	12－22	405	355	12－26
300	83	920	290	445	400	12－22	460	410	12－26
350	92	982	320	505	460	16－22	520	470	16－26
400	102	1100	350	565	515	16－26	580	525	16－30
450	114	1170	380	615	565	20－26	715	650	20－33
500	127	1230	410	670	620	20－26	715	650	20－33
600	154	1410	470	780	725	20－30	840	770	20－36
700	165	1610	550	895	840	24－30	910	840	24－36
800	190	1790	640	1015	950	24－33	1025	950	24－39
900	203	1944	710	1115	1050	28－33	1125	1050	28－39
1000	216	2070	770	1230	1160	28－36	1255	1170	28－42

6.2DGT671H(F)－25(40)系列尺寸

公称通径 DN	外形尺寸			连接尺寸
	L	H2	H1	2.5MPa			4.0MPa
				D	D1	Z-Φd	D	D1	Z-Φd
50	43	430	112	165	125	4－18	165	125	4－18
65	46	450	115	185	145	8－18	185	145	8－18
80	49	468	120	200	160	8－18	200	160	8－18
100	56	554	138	235	190	8－22	235	190	8－22
125	64	600	164	270	220	8－26	270	220	8－26
150	70	665	175	300	250	8－26	300	250	8－26
200	71	720	205	360	310	12－26	375	320	12－30
250	76	797	240	425	370	12－30	450	385	12－33
300	83	920	290	485	430	12－30	515	450	16－33
350	92	982	320	555	490	16－33	580	510	16－36
400	102	1100	350	620	550	16－36	660	585	16－39
450	114	1170	380	670	600	20－36	685	610	20－39
500	127	1230	410	730	660	20－36	755	670	20－42
600	154	1410	470	845	770	20－39
700	165	1610	550	960	875	24－42
800	190	1790	640	1085	990	24－48
900	203	1944	710	1185	1090	28－48
1000	216	2070	770	1320	1210	28－56

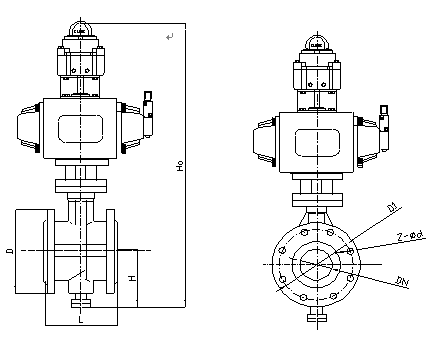

6.3DGT641H(F)－10(16)系列尺寸

公称通径 DN	外形尺寸			连接尺寸
	L	Ha	H	1.0MPa			1.6MPa
				D	D1	Z-Φd	D	D1	Z-Φd
50	108	430	112	165	125	4－18	165	125	4－18
65	112	450	115	185	145	4－18	185	145	4－18
80	114	468	120	200	160	8－18	200	160	8－18
100	127	554	138	220	180	8－18	220	180	8－18
125	140	600	164	250	210	8－18	250	210	8－18
150	140	665	175	285	240	8－22	285	240	8－22
200	152	720	205	340	295	8－22	340	295	12－26
250	165	797	240	395	350	12－22	405	355	12－26
300	178	920	290	445	400	12－22	460	410	12－26
350	190	982	320	505	460	16－22	520	470	16－26
400	216	1100	350	565	515	16－26	580	525	16－30
450	222	1170	380	615	565	20－26	715	650	20－33
500	229	1230	410	670	620	20－26	715	650	20－33
600	267	1410	470	780	725	20－30	840	770	20－36
700	292	11610	550	895	840	24－30	910	840	24－36
800	318	1790	640	1015	950	24－33	1025	950	24－39
900	330	1944	710	1115	1050	28－33	1125	1050	28－39
1000	410	2074	770	1230	1160	28－36	1255	1170	28－42

6.4DGT641H(F)－25(40)系列尺寸 175

公称通径 DN	外形尺寸			连接尺寸
	L	Ha	H	2.5MPa			4.0MPa
				D	D1	Z-Φd	D	D1	Z-Φd
50	108	430	112	165	125	4－18	165	125	4－18
65	112	450	115	185	145	8－18	185	145	8－18
80	114	468	120	200	160	8－18	200	160	8－18
100	127	554	138	235	190	8－22	235	190	8－22
125	140	600	164	270	220	8－26	270	220	8－26
150	140	665	300	250	8－26	300	250	8－26
200	152	720	205	360	310	12－26	375	320	12－30
250	165	797	240	425	370	12－30	450	385	12－33
300	178	920	290	485	430	12－30	515	450	16－33
350	190	982	320	555	490	16－33	580	510	16－36
400	216	1100	350	620	550	16－36	660	585	16－39
450	222	1170	380	670	600	20－36	685	610	20－39
500	229	1230	410	730	660	20－36	755	670	20－42
600	267	1410	470	845	770	20－39
700	292	1610	550	960	875	24－42
800	318	1790	640	1085	990	24－48
900	330	1944	710	1185	1090	28－48
1000	410	2070	770	1320	1210	28－56

六、型号编制说明

D	GT	6	71	X	10	C	G
阀门代号	气动执行机构型号	执行机构：	连接形式：	密封面材质：	公称压力：	阀体材质：	温度类型：
Q：表示球阀		6：表示气动	41：表示法兰	F：表示聚四氟乙烯	10：表示1.0MPa	C：表示碳钢	G：表示中温型
D：表示蝶阀		9：表示电动	11：表示丝扣	H；表示金属密封	16：表示1.6MPa	P：表示不锈钢铸铁省略	常温省略
			71：表示对夹式	X：表示橡胶密封		F46：表示阀体衬四氟

七、订货须知 1.产品型号与名称2.公称通径DN(mm)3.公称压力 4.流量特性 5.阀体材质与密封要求 6.额定流量系数7.介质种类和温度范围 8.阀前后压力(压差)
