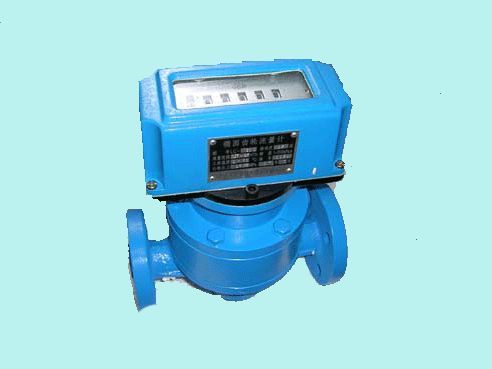

产品名称: LC系列椭圆齿轮流量计
型号规格: LC系列椭圆齿轮流量计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 齿轮流量计
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LC系列椭圆齿轮流量计产品详细说明:
一、流量计的概述

LC 系列椭圆齿轮流量计系直读累积式仪表 , 是计量流经管道内液体流量总和的容积式流量计。主要用于测量石油制品的累积流量 , 也可用于其它化工溶液的计量。可广泛用于石油、化工医药卫生等部门的流量测量。

二、流量计的工作原理

该流量计系直读累积式流体流量计 , 是由装有一对椭圆齿轮转子的计量室、密封联轴器 ( 小口径流量计采用灵敏度高的磁性联轴器 ) 和计数机构组成。在仪表测量室进出口两端液体压差的作用下 , 一对椭圆齿轮在轴上不停的转动并排出液体 , 测出椭圆齿轮的转数即可知道流经仪表的液体的总和。

三、流量计的功能特点

• 精确度高 , 受液体粘度影响较小。
• 表前不需安装直管段。
• 可靠性好 , 寿命长 , 量程范围大 , 压力损失小。
• 测量基本上不受温度 , 压力变化的影响 , 且安装方便。

四、测量范围及精度

公称通径
(mm)
流量范围(单位:m³/h)
石油产品粘度(mpa·s)
化学液体粘度(mpa·s)
0.6-2
2-8
8-200
0.6-200
15
0.38-1.5
0.2-1.5
0.15-1.5
0.3-1.5
20
0.75-3
0.4-3
0.3-3
0.6-3
25
1.5-6
0.8-6
0.6-6
1.2-6
40
3-15
2-15
1.5-15
2.4-12
50
4.8-24
3.2-24
2.4-24
3.8-19
80
12-60
8-60
6-60
10-50
100
20-100
13-100
10-100
16-80
基本误差限(%)
<±0.5%
液体粘度
(mpa·s)
0.6-200(轻油)
公压力(Mpa)
1.6
0.6-300(重油)
工作温度(℃)
-40~+160

LC系列椭圆齿轮流量计
