一、产品简介
XWBJ和XQBJ系列大形圆图晶体管式自动平衡记录调节仪（以下简称仪表）与一定的变送器配套后以广泛的供冶金、化工、石油、轻工、纺织、电站等工矿企业以及各科研单位用作对被测对象的自动测量、指示和记录。

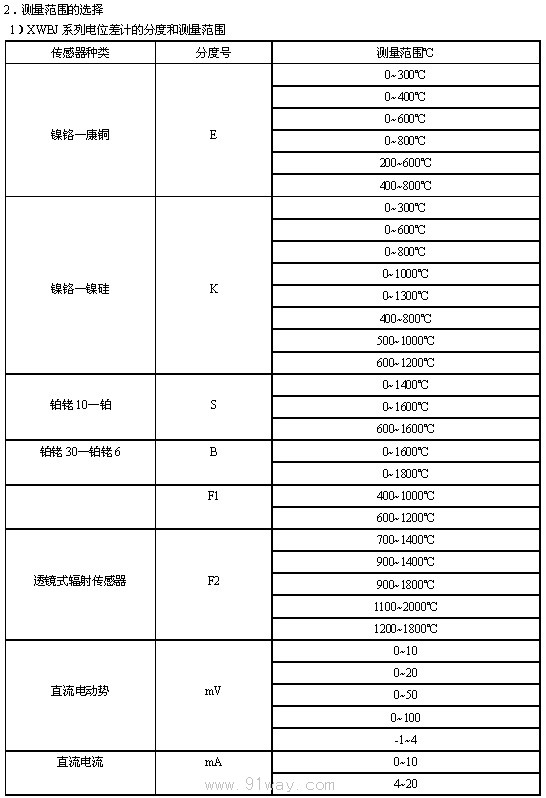

XWBJ系列仪表为电位差计，可与各种标准分度的热电偶、幅射感温器配套使用，以测量温度，或与产生直流电势或电流的相应变送器配套使用，以测量压力、测量或进行成份分析。XQBJ系列仪表为平衡电桥（直流），可与各种标准分度的电阻温度计配套使用，以测量温度。
如仪表带有各种不同类型的附加装置后，还能实现对被测对象的自运控制和调节，如带表面或表内电接点装置、凸轮或程序控制装置时间比例调节装置、秤量积算装置等。

二、工作原理
XWBJ系列电位差计采用电压补偿法来测量被测参数，当被测直流电势经滤波单元加入测量桥路时，由于被测电势和桥路是反方向串接的，两者大小不等所产生的不平衡电压，经晶体管放大后，驱动可逆电动机。可逆电动机一方面带动测量桥路的滑线电阻触点使桥路产生补偿电势和被测讯号相平衡；另一方面带动指针指示相应的被测参数，记录笔在记录纸上划出被测对象的数值。配热电偶测量温度的仪表的桥路电阻RW（代替R2）为铜补偿由热电偶冷端温度变化所引起之电动势的变化，使仪表在00-500C范围内保证仪表的精度。

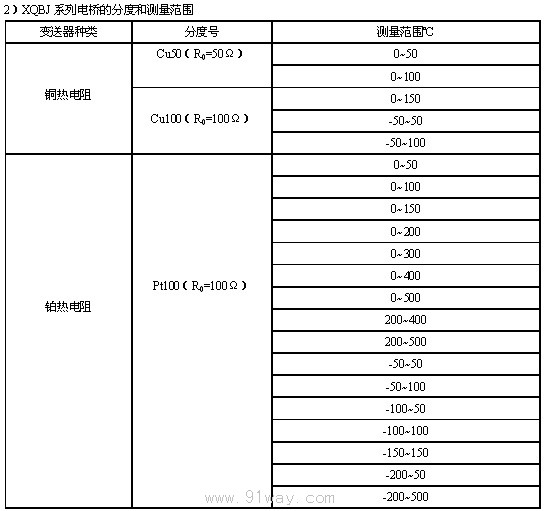

XQBJ系列平衡电桥，电阻温度计Rr是温度测量的敏感元件，它接在平衡桥路的一个桥路的一个桥臂上。当被测对象变化引起电阻温度计的电阻值变化时，破坏了桥路的平衡，产生不平衡讯号经晶体管放大器放大后驱动可逆电动机。可逆电动机一方面带动滑线电阻触点移动，使桥路重新平衡，另一方面带动指针及记录笔分别指示和记录出相应的被测参数值。

三、特点
表尺有效弧度全长742mm，配以显目指针，读数清晰方便；
记录纸走纸恒速，每天更换一次，有利于日常生产中交接班的责任分明；
结构简单，性能稳定可靠，便于维修。

四、技术参数：
工作气候条件：
环境温度：0~500C
相对温度：30%~85%
工作电源：AC220V50Hz
指示基本误差：±0.5%
记录基本误差：±1%
指示不灵敏区：0.25%
标尺刻度全长：742mm
记录纸上标心有效长度：110mm
全行程时间：≤5s
输入侧额定外阻：
电位差计≤1KΩ
平衡电桥≤1.5KΩ
记录纸走纸速度：24小时/周
消耗功率：约40W
重量：＜23kg
给定误差：±1%

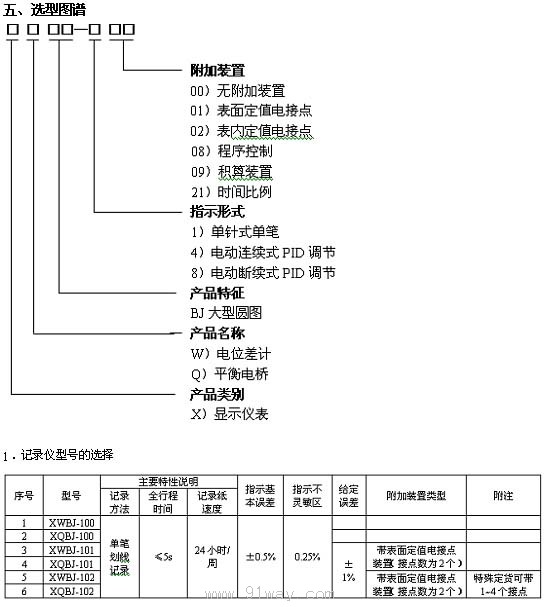

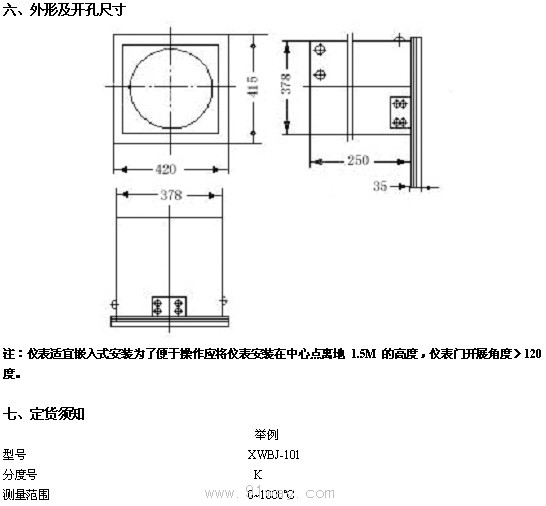

外形尺寸：420×415×350mm


产品介绍:
