Z961Y焊接电动闸阀产品详细说明：

Z961Y焊接电动闸阀

1． 壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求；
2． 特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3． 背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4． 双闸板设计，密封面自动 100% 吻合，特别方便在线检修；
5． 高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量；
6． 阀杆表面经精密磨削，抗擦伤，有效地减轻启闭力矩，操作更轻松；
7． 采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
8． 双向承压密封设计，满足各类特殊工况的苛刻要求；
9． 严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测。 10． 各类自控智能型电装选择，实现远程自动控制及自动检测。

Z961Y焊接电动闸阀执行标准 Administer Standard

设计与制造 Design Spec	结构长度 Face To Face	压力-温度等级 Pressure Temperature Lating	试验-检验 Inspection And Test
E101 JB/T3595 DL/T531	E101 JB2766 JB/T15188.1	E101 JB/T3595	E101

主要性能规范Chief Property And Specification

型 号 Type	公称压力Nominal Pressure	强度试验(MPa) Shell Test	密封试验(MPa) Sealing Test	适用温度℃Working Temperature	适用介质Suitable Medium
Z60Y-250 Z960Y-250	25.0	37.5	27.5	≤425	水、蒸汽、油品Water、Steam、Oil
Z60Y-250I Z960Y-250I	25.0	37.5	27.5	≤550
Z60Y-320 Z960Y-320	32.0	48.0	35.2	≤425
Z60Y-320I Z960Y-320I	32.0	48.0	35.2	≤550
Z60Y-P54100V Z960Y-P54100V	P54100V	30	11	≤540
Z60Y-P54140V Z960Y-P54140V	P54140V	42	15.4
Z60Y-P54170V Z960Y-P54170V	P54170V	48	18.7

主要零件材料及性能Main Part Materials and Property

阀 体 Body	阀 盖 Cover	支 架 Yoke	闸 板 Wedge Disc	阀 杆 Stem	阀 座 Semt	密封环Sealing ring	填料Packing	阀杆螺母Yoke Bushing
WCB A105	WCB 35	WCB	WCB	2Cr13	25	增强柔性石墨Enhanced Flexibie Graphite	增强柔性石墨Enhanced Flexibie Graphite	ZCuLAL10Fe3
WC6 12Cr1MoV	WC6 12Cr1MoV	WC6	WC6	25Cr2MoV 20Cr1Mo1V1A	304
WC9 12Cr1MoV	WC9 12Cr1MoV	WC9	WC9	25Cr2MoV 20Cr1Mo1V1A	304

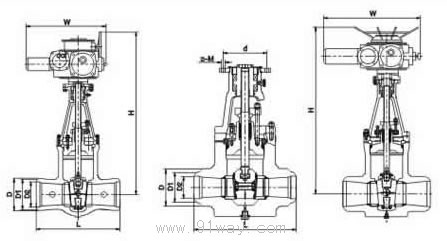

规格 主要尺寸 Size Main Dimensions

25.0MPa	DN	L	d	H	L1	L2	选配电装E.A
Z60Y-250
	100	485	98	1164	437	277	DZW45
	125	600	118	1250	437	277	DZW60
	175	762	148	1650	554	309	DZW180
	225	1041	222	1650	554	309	DZW180
300	1245	294	2080	554	309	DZW250
32.0MPa	100	533	82	1236	437	277	DZW45
Z60Y-320 Z60Y-320I Z960Y-320 Z960Y-320I	125	630	98	1450	437	277	DZW60
	175	750	142	1650	554	309	DZW180
	225	1060	186	1680	554	309	DZW180
	300	1397	278	2265	764	398	DZW500
P5410.0MPa	100	406	84	1164	437	277	DZW45
Z60Y- P54100V Z960Y- P54100V	125	486	100	1402	437	277	DZW60
	175	711	158	1650	554	309	DZW180
	225	864	200	1650	554	309	DZW180
	300	1067	280	2106	764	398	DZW350
P5417.0MPa	100	533	96	1236	437	277	DZW45
Z60Y- P54170V Z960Y- P54170V	125	610	118	1302	437	277	DZW60
	175	762	148	1650	554	309	DZW180
	225	1041	222	1650	554	309	DZW180
