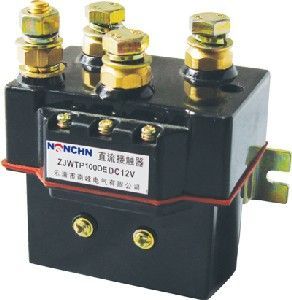

ZJWTP100DE电动绞盘专用直流接触器产品详细说明：

用途
ZJWTP100DE系列短期工作制产品适用于汽车电动绞盘配套，具有抗大负载能力和防水的特点，质量可靠。

技术数据

主触点额定电流（A）	额定电流100A，最大允许通过电流4le,5秒钟
抗电强度	50Hz 1000V AC 1min
动作时间	冷态吸合时间：≯30ms，释放：≯30ms
动作特性	冷态吸合电压：≯66% 冷态释放电压：≯30%，≮5%
机械寿命	100万次
电寿命	额定电流（τ=1ms），1le，20000次，4倍电流（DC-5）：1le，200次
线圈消耗功率大与17瓦，线圈最大电流（A）	线圈电压12V	线圈电压24V
	2.2A	1.1A

使用条件
1、环境温度：-25~+40℃；
2、海拔高度：0~2000米；
3、25℃最大相对湿度：90%;
4、固定处的振动：10~50Hz，10m/s2;
5、冲击：30m/ s2;
6、安装方向：任意
7、电源电压波动范围：0.7-1。1Ue
8、工作制：8H长时

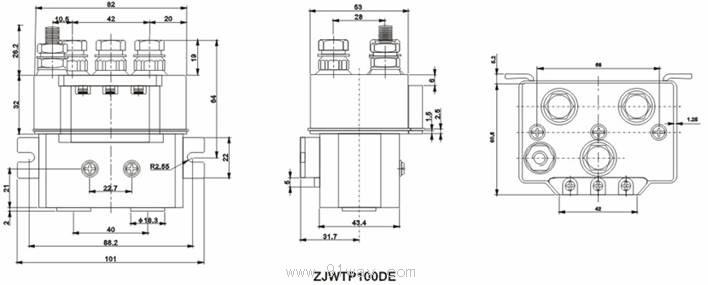

外型安装图

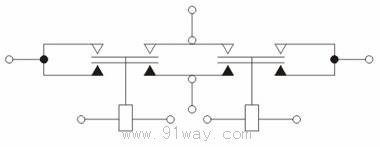

线路原理图

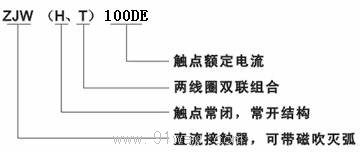

产品型号含义
