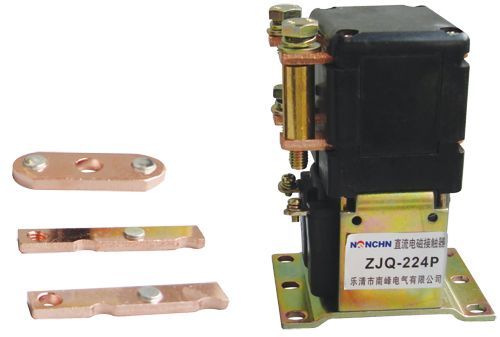

ZJQ200P系列直流接触器产品详细说明：

用途
ZJ ZJQ2**（P）系列直流接触器适用于蓄电池或整流电源供电；用于操纵牵引，泵电动机以及其他电动车辆的电源开关操作。同时广泛用于通讯电源，不间断电源等电控系统。

技术数据

主触点额定电流	阻性负载τ=1ms，150A 工作制和通电持续率100A 100%；150A 50% 20min; 1200A 5% 30sec; 1800A 2% 20min
抗电强度	50Hz 1000V AC 1min
动作时间	冷态吸合时间：≯30ms，释放：≯30ms
动作特性	冷态吸合电压：≯66%，冷态释放电压：≯30%，≮5%
机械寿命	100万次
电寿命	阻性负载（τ=1ms）：5万次，感性负载（DC-5）：le，2万次
线圈消耗功率小于15瓦，线圈最大电流（A）	线圈和触点额定电压（V）
	12	24	30	36	40	48	72	80
	2.5	1.5	0.6	0.9	0.85	0.82	0.5	0.45
注：1、线圈参数可按用户要求更改。2、ZJQ2XXP触点可带封闭挡板防尘。

使用条件
1、环境温度：-25~+40℃；
2、海拔高度：0~2000米；
3、25℃最大相对湿度：90%;
4、固定处的振动：10~50Hz，10m/s2;
5、冲击：30m/ s2;
6、安装方向：任意
7、电源电压波动范围：0.7-1。1Ue
8、工作制：8H长时

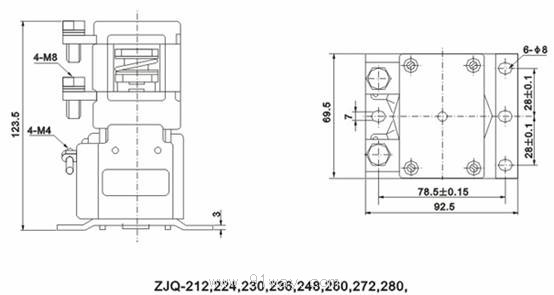

外型安装图

线路原理图

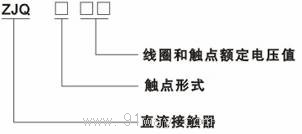

产品型号含义
