1000wog三通不锈钢球阀-[报价-资料]--上海华邦工业商务网-www.91way.com

您的位置：您的位置：首页 → 泵阀管件 → 阀门产品 → 球阀 → 1000wog三通不锈钢球阀

产品名称：

1000wog三通不锈钢球阀

型号规格：

1000wog三通不锈钢球阀

产品类别：

常规产品 -- 泵阀管件 -- 球阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

1000wog三通不锈钢球阀产品详细说明：

1000wog三通不锈钢球阀主要零件材料

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8

L型主要尺寸单位：mm

SIZE	d	L	H	D1	B	W1	W2	h	重量WT(g)
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2"	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

T型主要尺寸单位：mm

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0	505	51.5	22.4	35.0	10-24UNC	1000
11/4"	25	115	90	145	108.5	510	57.5	25.4	38.0	10-24UNC	2000
11/2"	32	125	96	204	121.0	580	63.0	25.4	38.1	1/4-20UNC	3000
2"	38.1	148	106	204	138.5	655	73.0	25.4	38.1	1/4-20UNC	4650

1000wog三通不锈钢球阀

1000wog三通不锈钢球阀

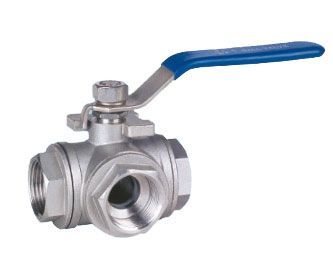

1000wog三通不锈钢球阀（示意图）
