产品名称：

35BYG系列步进电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 混合式步进电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

35BYG系列步进电机产品详细说明：

35BYG系列步进电机

技术参数

步距角 Step Angle------------------------- 1.8deg
环境温度 Ambient Temperature---------- -25～+40℃
温升 Temperature Rise------------------------ 85K
绝缘电阻 Insulation Resistance 500V DC 100MΩ MIN
绝缘等级 Insulation Class---------------------- E

技术数据

电机型号 Model	步矩角 Step angle (º)	机身长 Motor Length L(mm)	相电压 Rated voltage (V)	相电流 Rated Current (A)	相电阻 Phase Resistance (Ω)	相电感 Phase Inductance (mH)	静转矩 Holding Torque (g.cm)	引线数 Lead Wire (NO.)	转动惯量 Rotor Inertia (g.cm²)	定位力矩 Detent Torque (g.cm)	重量 Motor weight (kg)
35BYG101	1.8	20	11.25	0.45	25	9	500	6	8	50	0.1
35BYG103	1.8	20	6.57	0.73	9	4	650	4	8	50	0.1
35BYG104	1.8	20	10.8	0.4	27	17	650	4	8	50	0.1
35BYG203-01	1.8	26	2.4	1.5	1.6	14	900	4	10	60	0.13
35BYG204-02	1.8	26	6.84	0.76	9	4.8	800	6	10	60	0.13
35BYG205-01	1.8	26	12	0.25	48	17	380	6	10	60	0.13
35BYG207-01	1.8	26	3.2	0.75	4.3	4	700	4	10	60	0.13
35BYG302-01	1.8	28	10.4	0.4	26	10	1000	6	11	80	0.14
35BYG303-02	1.8	28	7	0.54	13	9.5	800	4	11	80	0.14
35BYG304-01	1.8	28	3.5	1	3.5	3.5	1250	4	11	80	0.14
35BYG401-01	1.8	34	12	0.5	24	12	1000	6	13	95	0.17

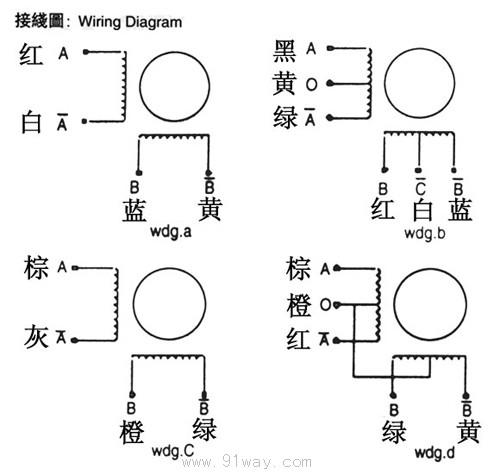

型号	相数	电压 (v)	电流 (A)	电阻 (Ω)	电感 (mH)	最大静转矩 (kg.cm)	重量 (kg)	外形尺寸		接线图
型号	相数	电压 (v)	电流 (A)	电阻 (Ω)	电感 (mH)	最大静转矩 (kg.cm)	重量 (kg)	L0(mm)	L1(mm)	接线图
35BYG011	2	9.6	0.4	24	18	0.5	0.1	20	21	wdg.A
35BYG202	2	3.2	0.8	4.5	3.4	0.9	0.12	26.2	21	wdg.A
35BYG205	2	12	0.25	45	30	0.5	0.12	26.2	21	wdg.A
35BYG206	2	3.5	0.8	4.3	4	1	0.12	26.2	21	wdg.A
35BYG208	2	3	0.75	4	4	0.7	0.12	26.2	21	wdg.A
35BYG305	2	12	0.5	20	20	1	0.13	28.2	21	wdg.A
35BYG307	4	15	0.4	30	12	0.7	0.2	28.2	21	wdg.B
35BYG310	2	11.5	0.19	60	52	0.8	0.13	28.2	21	wdg.A
35BYG409	2	7.8	0.32	23	24	1.4	0.2	29.2	21	wdg.A
35BYG411	2	1.6	1.6	1	1.1	0.9	0.2	29.2	21	wdg.A
35BYG505	4	12	0.3	35	30	1.4	0.2	31	21	wdg.B
35BYG506	2	5.4	0.8	6.8	8	2	0.2	31	21	wdg.A
35BYG602	4	9	0.25	36	15	1	0.2	32	21	wdg.B

以上表中所列仅为代表性产品

35BYG系列步进电机

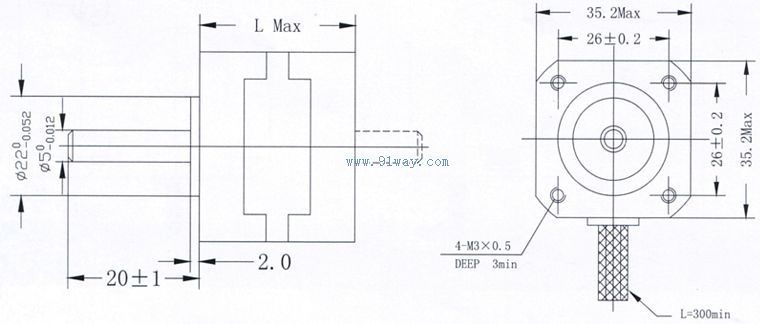

35BYG系列步进电机（示意图）
