产品名称：

GI-A型系列高真空蝶阀

型号规格：

GI-A型系列高真空蝶阀

产品类别：

常规产品 -- 泵阀管件 -- 真空阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

GI-A型系列高真空蝶阀产品详细说明：

GI-A型系列高真空蝶阀是用来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。
适用的工作介质为空气和非腐蚀性气体。

GI-A型系列高真空蝶阀主要技术性能

适用范围(Pa)	105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
法兰标准	GB/T6070
安装位置	任意

连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	L	n-ΦC
GI-50A	50	110	90	82	26	171	4-Φ9
GI-63A	63	130	110	93	32		4-Φ9
GI-80A	80	145	125	100			8-Φ9
GI-100A	100	165	145	111			8-Φ9
GI-125A	125	200	175	128	35	197	8-Φ11
GI-150A	150	225	200	142	35	197	8-Φ11
GI-200A	200	285	260	176	45	250	12-Φ11
GI-250A	250	335	310	205	50	363	12-Φ11
GI-300A	300	425	395	249	55	363	12-Φ14

GI-A型系列高真空蝶阀

GI-A型系列高真空蝶阀

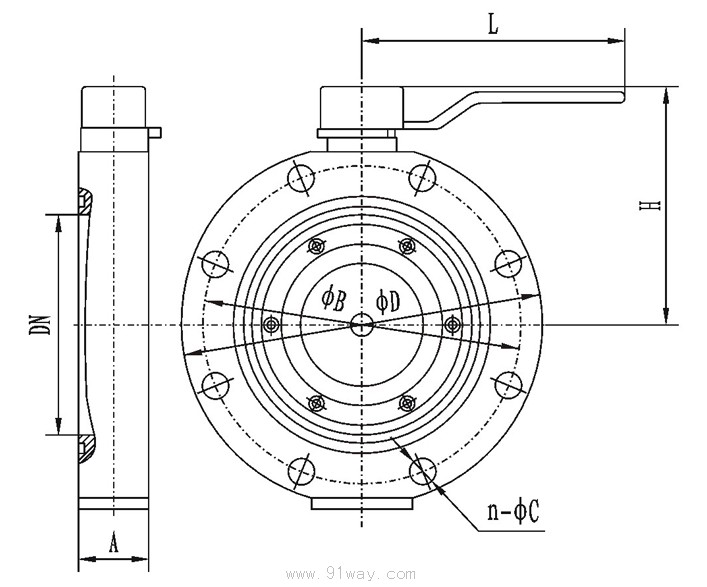

GI-A型系列高真空蝶阀（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
