产品名称：

GI-C型系列高真空蝶阀

型号规格：

GI-C型系列高真空蝶阀

产品类别：

常规产品 -- 泵阀管件 -- 真空阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

GI-C型系列高真空蝶阀产品详细说明：

GI-C型系列高真空蝶阀是用来调节真空系统中的气流量。调节角度范围0~90°。
适用的工作介质为空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)	105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
法兰标准	JB919
安装位置	任意

连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	L	L1	n-ΦC
GI-32C	32	78	64	51	22	62	29	4-Φ7
GI-40C	40	85	70	55		65	32	4-Φ7
GI-50C	50	110	90	69		71	45	4-Φ9
GI-63C	63	130	110	72	26	87	55
GI-80C	80	145	125	80	30	85	63
GI-100C	100	170	145	93	30	110	75	4-Φ12
GI-150C	150	220	195	122	35	155	98	8-Φ12
GI-200C	200	275	250	156	40	159	117
GI-250C	250	330	300	259	45	167	132
GI-300C	300	380	350	284	55	197	162	8-Φ14

GI-C型系列高真空蝶阀

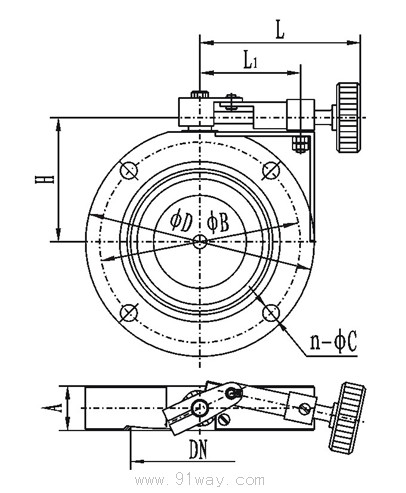

GI-C型系列高真空蝶阀（示意图）
