 产品名称： GIQ-A型系列气动高真空蝶阀
型号规格： GIQ-A型系列气动高真空蝶阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 真空阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
GIQ-A型系列气动高真空蝶阀产品详细说明：

GIQ-A型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸推动，使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。
适用的工作介质为空气和非腐蚀性气体。


主要技术性能

适用范围(Pa)
2x105～1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
气源压力（MPa）

0.4～0.6

法兰标准
GB/T6070
安装位置
任意
电源电压

标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V
DC12V等

信号反馈
标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC 5~240V


连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
h
A
L
W
n-ΦC
GIQ-50A
50
110
90
162
55
26
160
62
4-Φ9
GIQ-63A
63
130
110
172
66
32
180
81
GIQ-80A
80
145
125
178
74
8-Φ9
GIQ-100A
100
165
145
187
84
GIQ-125A
125
200
175
208
102
35
207
86
 8-Φ11
GIQ-150A
150
225
200
220
114
GIQ-200A
200
285
260
256
146
45
236
100
12-Φ11
GIQ-250A
250
335
310
282
173
50
GIQ-300A
300
425
395
350
216
55
280
118
12-Φ14
GIQ-400A
400
510
480
392
259
60
304
130
16-Φ14
GIQ-500A
500
600
565
440
312
80
350
175
12-Φ18
GIQ-600A
600
710
670
525
366
100
360
212
12-Φ21
GIQ-800A
800
920
880
690
473
130
520
268
20-Φ21

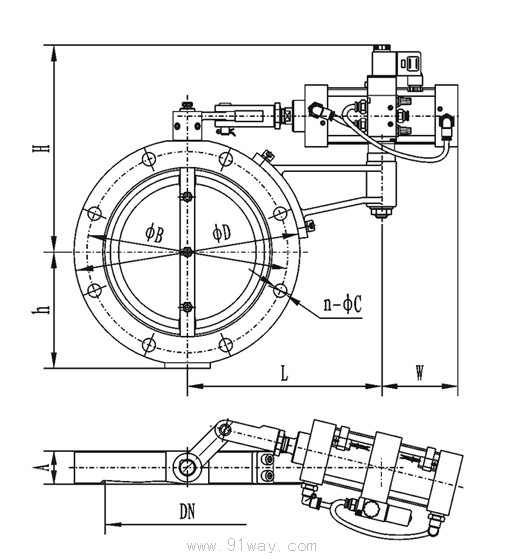

GIQ-A型系列气动高真空蝶阀外形尺寸

GIQ-A型系列气动高真空蝶阀
GIQ-A型系列气动高真空蝶阀（示意图）
