 产品名称： GID-A型系列电动高真空蝶阀
型号规格： GID-A型系列电动高真空蝶阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 真空阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
GID-A型系列电动高真空蝶阀产品详细说明：

GID-A型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。
适用的工作介质为空气和非腐蚀性气体。

GID-A型系列电动高真空蝶阀技术性能

适用范围(Pa)
2x105～1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
开闭时间(S)
DN≤63 20；80≤DN≤200 30； DN≥250 48
介质温度（℃）

-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)

法兰标准
GB/T6070
安装位置
任意
控制电路

标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC调节型

信号反馈
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GID-50A
50
110
90
218
26
160
113
4-Φ9
GID-63A
63
130
110
229
32
GID-80A
80
145
125
272
196
121
8-Φ9
GID-100A
100
165
145
282
GID-125A
125
200
175
300
35

8-Φ11

GID-150A
150
225
200
369
255
158
GID-200A
200
285
260
399
45
12-Φ11
GID-250A
250
335
310
427
50
GID-300A
300
425
395
471
55
12-Φ14
GID-400A
400
510
480
546
60
310
207
16-Φ14

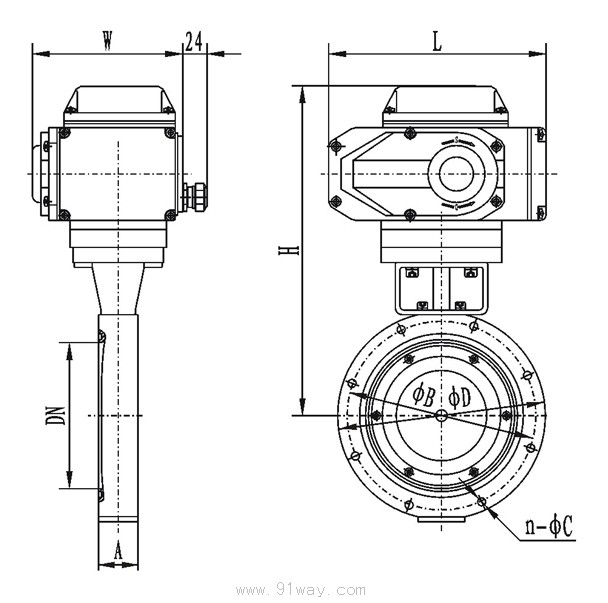

GID-A型系列电动高真空蝶阀外形尺寸

GID-A型系列电动高真空蝶阀
GID-A型系列电动高真空蝶阀（示意图）
