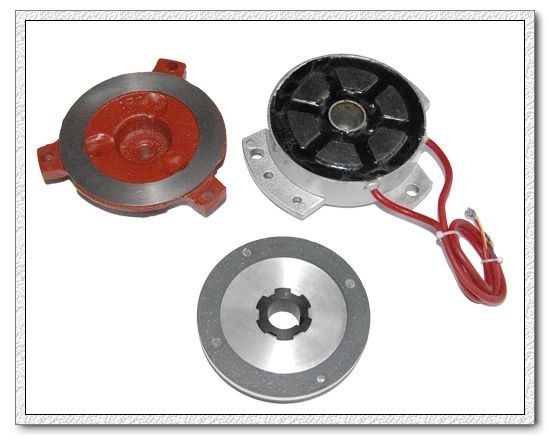

AZML系列断电制动型三相交流电磁制动器，是一种新型的安全制动器，具有起动时间快和制动时间短的特点。其制动器线圈完全密封在环氧树脂内，使用安全、可靠。其防护等级为IP54，绝缘等级为F级。

AZML系列三相交流制动器，在25～50Hz频率段可直接使用变频电源。若要在5～100Hz段使用，制动器需使用50Hz标准电源单独直接供电。

AZML系列三相交流制动器可与Y、Y2系列电机配套组成YEJA交流制动三相异步电动机。
结构及工作原理：
　　当制动器线圈（11）接通三相交流电源后，磁轭组件（15）产生磁场，吸引衔铁组件（8）,压缩制动弹簧(9）,使制动盘（7）与衔铁组件（8）和制动器安装座（5）分离，电机即可正常运转。当制动器线圈（11）断电后，磁轭组件（15）的磁场很快消失，制动弹簧（9）把衔铁组件（8）推出，压紧制动盘（7），制动盘受衔铁组件和制动器安装座两个摩擦力矩作用，迅速刹住电机转轴，使电机停止转动，第二次接通电源将重复上述工作。

1、转子  2、花键  3、平键  4、轴用弹性挡圈  5、制动器安装座  6、密封圈  7、制动盘  8、衔铁组件  9、制动弹簧  10、锁紧螺母  11、线圈  12、双头螺栓  13、螺母  14、螺母  15、磁轭组件  16、释放螺栓  17、内六角沉头螺钉  18、护罩螺钉  19、释放盘  20、释放环  δ、间隙
制动力矩的调节与释放：
　　调节方法：锁紧螺母（10）顺时针旋转，压缩制动弹簧（9），使力矩增大，反之则力矩减小，调节时三个调节螺母要均匀压缩制动弹簧，否则力矩不平衡。
　　释放方法：制动器力矩的释放可通过释放环（20）来进行，将释放环往上扳，利用杠杆原理，以释放盘（19）为支点，带动释放螺栓（16），从而带动衔铁组件（8），推向磁轭组件，造成摩擦片与衔铁组件脱开，达到制动力矩的释放。这只有在安装、调试或维修设备时才使用，正常工作时必须回复到制动状态，否则将不能正常工作。
间隙的检查与调整：
　　磁轭组件和衔铁组件之间的距离叫间隙（δ），正常的工作间隙为0.2～0.35mm，在这个间隙范围内制动器才能正常工作，当间隙大于0.5mm时制动器会发出尖叫的电磁响声，必须立即停止使用，待将间隙重新调整到正常范围内方可。间隙调节用螺母（13）和螺母（14）来进行。
　　调节方法：从塞尺中找出厚度为0.25的塞片，塞在其中要调节的双头螺栓（12）附近的δ中，将螺母（13）旋松半圈左右，将螺母（14）旋紧，略压住塞片，取出塞片后，再将螺母（13）旋紧，用塞尺测间隙是否在0.25～0.35mm之间即可。用同样方法调节另外两点，三点间隙均匀度相差应保持在10%左右就可以了，如果差值偏大，应再做些细微调整。(注：螺母（13）须添防松膏，以防松动。)

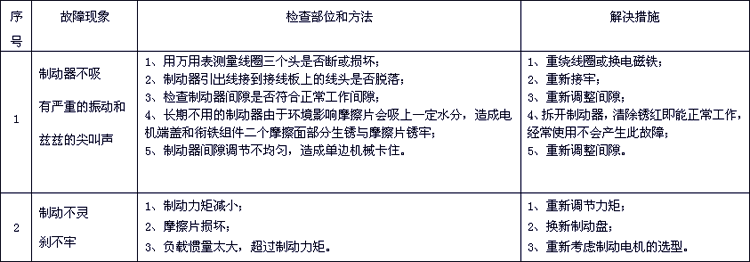

制动器的维修：
