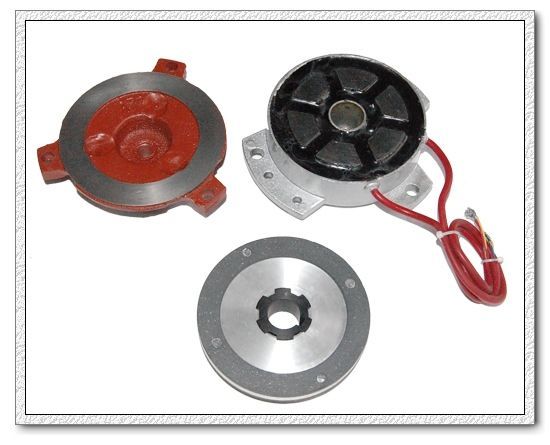

AZM-B系列断电制动型三相交流制动器产品详细说明：

AZM-B系列（断电制动型）三相交流制动器是一种可靠的安全型制动器。具有启动时间快和制动时间短的特点。励磁电压与电动机相同，接线简单、操作方便。

AZM-B系列三相交流制动器，产品结构紧凑，制动力矩和气隙调节十分方便。手动释放装置具有双重功能，可利用释放环轻轻一扳，制动器就临时脱开制动状态。用旋进释放螺钉方法，可长期脱开制动状态，操作轻便可靠。该产品防护等级可达到IP55。
AZM-B系列三相交流制动器，可直接用于变频电源。50Hz以下段频率可直接使用变频电源，如有要求可设计用于50Hz以上段频率。
AZM-B系列三相交流制动器完全满足与Y、Y2系列电机配套组成YEJ系列电磁制动三相异步电动机，还可与变频电机配套组成变频制动电机。利用它制动力矩大、制动时间短、接线方便、防护等级高等优点，可广泛用于要求快速制动，精确定位的各种机械装备。

工作原理：
AZM-B系列三相交流制动器依照：断电时它利用弹簧压力紧压衔铁，使制动盘与衔铁和电机后端盖两面产生巨大摩擦（制动）力矩，可使旋转物品快速制动；通电时，利用电磁吸合释放原理，使制动盘脱离制动状态，可使被动物体自由转动。

技术参数：

规 格 代 号	AZM-B 71	AZM-B 80	AZM-B 90	AZM-B 100
配套YEJ电机机座号H	71	80	90	100
静制动力矩      Nm	5	10	18	35
制动时间       ≤S	0.10	0.10	0.15	0.15
励磁功率       ≤w	20	25	30	35
正常工作气隙    mm	0.20～0.25		0.25～0.30
最大磨损气隙    mm	0.50
额定工作电压    V	3Φ-220/380
接法	△/Y
绝缘等级	F
允许最高转速 r/min	3600

注：额定工作电压和频率可根据用户要求设计：如50Hz 220V 400V 420V … …，60Hz 220V 380V 440V… …

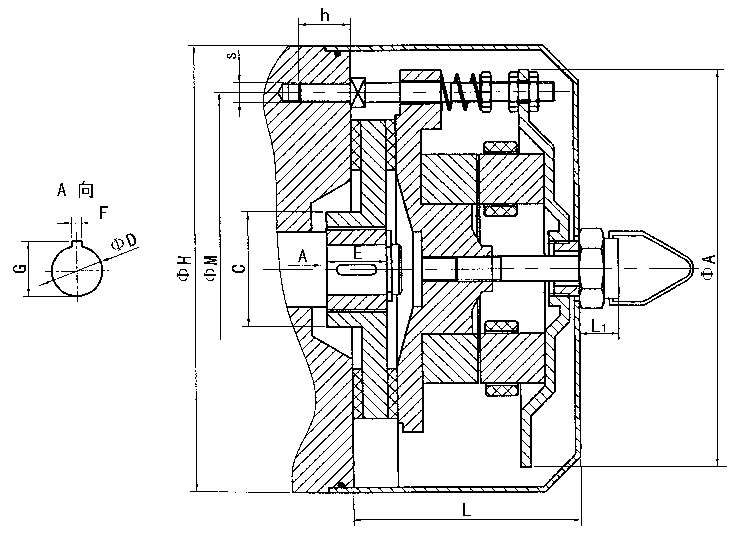

安装尺寸：

规格代号	安  装  尺  寸  及  公  差										外  形  尺  寸
	D		E		F		G		M	n-s×h	A	L	L1	C	H
	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸
AZM-B 71	15	+0.018 0	22	0 -0.50	4	0 -0.030	17	+0.10 0	120	3-M8×12	137	81	25	31	141
AZM-B 80	19.8	+0.021 0	20	0 -0.50	6	0 -0.030	22.9	+0.15 0	120	3-M8×12	137	81	25	45	159
AZM-B 90	24.8	+0.021 0	20	0 -0.50	8	0 -0.036	27.9	+0.20 0	140	3-M8×12	154	83	25	53	179
AZM-B 100	29.5	+0.021 0	24.5	0 -0.50	8	0 -0.036	33	+0.20 0	158	3-M8×12	174	93	25	60	199

注：单位(mm)

结构、安装调试示意图：

1、主轴 2、制动器安装固定端盖（座） 3、固定螺丝 4、护罩密封圈 5、制动盘 6、衔铁 7、制动弹簧 8、制动力矩调节防松螺母 9、气隙（δ）调节螺母 10、气隙固定防松螺母 11、线圈 12、护罩 13、磁轭 14、护罩固定螺母 15、释放螺钉 16、花键 17、键 18、卡簧 δ、气隙

气隙调试方法：
工具：呆板手、塞尺。
调试方法：旋出（14）（15）螺母螺钉，拆下护罩（12），旋松（9）（10）6只螺母，将塞尺按型号选择工作气隙厚度片，插入靠近其中1只固定螺钉（3）δ点，旋进（10）压住插片，然后略退出少许，能把塞尺取出即可，不能太松。然后必须旋紧拼死螺母（9），用同样方法再调试另外相距120°的2点。最后检查一遍，气隙是否相同，如有过紧或过松需进行调正，做到三点均匀即可。摩擦片经过长期工作磨损后，必须检查δ值，“δ”值超过最大磨损气隙值时，必须用上述方法进行调正，否则会影响制动器正常工作。

注意事项：
1、衔铁、后端盖、制动盘表面不得有油污，保持干燥清洁；
2、安装调试时，必须保证气隙“δ”值在工作气隙范围内；
3、花键套不得有轴向串动，花键后端必须加卡簧。装配制动盘时，花键齿涂上适量黄油。
