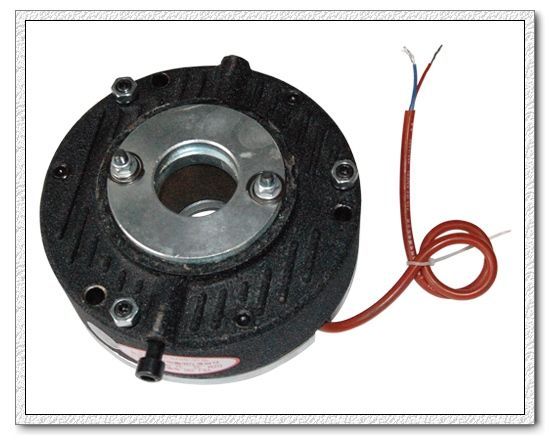

DZM系列断电制动型直流制动器产品详细说明：

DZM系列（断电制动型）直流制动器是一种可靠的安全型制动器。产品具有结构紧凑，手动释放装置方便、灵活、可靠、噪声低，防护等级率先达到IP44，能有效地防尘、防铁粉、铁屑。
DZM系列制动器完全满足与Y、Y2系列电机配套成YEJ系列电磁制动三相异步电动机。电机外表美观，适应电机所适应的所有场合，快速制动，准确定位。

工作原理：
DZM系列直流制动器依照：断电时，它利用弹簧压力，紧压衔铁使制动盘与衔铁、电机后端盖两面，产生巨大摩擦（制动）力矩，可使旋转物体快速制动；通电时，利用电磁吸合释放原理，使制动盘脱离制动状态，可使被动物体自由转动。

技术参数：

配套YEJ制动电机型号	71	80	90	100	112	132	160	180	200	225	250	280
规格代号	04	08	16	32	45	80	160	200	300	450	550	900
额定静制动力矩   Nm	4	8	16	32	45	80	160	200	300	450	550	900
制动电机空载制动时间s	0.20	0.20	0.20	0.20	0.25	0.25	0.35	0.35	0.45	0.45	0.50	0.50
励磁功率          w	40	50	60	80	100	130	150	150	200	200	300	300
最大工作气隙     mm	0.8	1.0	1.0	1.0	1.0	1.2	1.2	1.2	1.5	1.5	1.6	1.6
额定工作电压   DC.V	99				170
允许最高转速  r/min	3600

注：额定工作电压可按用户需要设计：如24V、190V、215V、340V … …

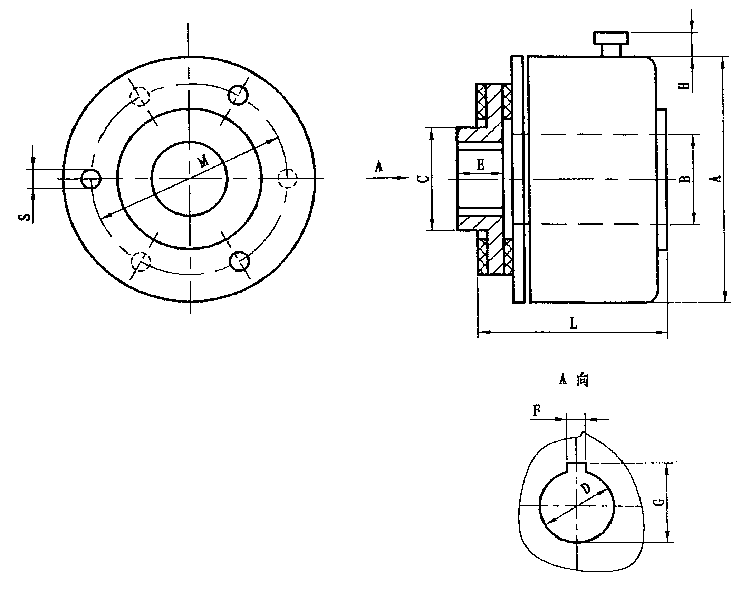

安装尺寸：

注：规格代号DZM04~80。 S孔（实线）3个×120°。
　　规格代号DZM160~900。 S孔（包括虚线）6个×60°。

规格代号	安  装  尺  寸  及  公  差												外  形  尺  寸
	D		E		F		G		M	S			A	B	C	H	L
	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	位置度公差
04	15	+0.018 0	22	0 -0.50	4	0 -0.030	17	+0.10 0	80	5.5	+0.30 0	φ0.7M	φ95	φ23	φ31	20	70
08	19.8	+0.021 0	20	0 -0.50	8	0 -0.030	22.9	+0.15 0	107	8.8	+0.36 0	φ1.0M	φ125	φ24	φ45	20	85
16	24.8	+0.021 0	20	0 -0.50	8	0 -0.036	27.9	+0.20 0	122	8.8	+0.36 0	φ1.0M	φ140	φ32	φ53	20	85
32	29.5	+0.021 0	24.5	0 -0.50	8	0 -0.036	33	+0.20 0	140	8.8	+0.36 0	φ1.0M	φ160	φ40	φ60	20	95
45	29.5	+0.021 0	24.5	0 -0.50	8	0 -0.036	33	+0.20 0	157	11	+0.36 0	φ1.0M	φ180	φ40	φ60	20	95
80	39.5	+0.021 0	27	0 -0.50	10	0 -0.036	43.6	+0.20 0	185	11	+0.36 0	φ1.0M	φ210	φ50	φ88	20	105
160	44.5	+0.025 0	30	0 -0.50	12	0 -0.043	47.8	+0.20 0	235	9	+0.36 0	φ1.0M	φ265	φ55	φ88	20	110
200	54	+0.03 0	27	0 -0.50	14	0 -0.043	57.8	+0.20 0	235	9	+0.36 0	φ1.0M	φ265	φ60	φ132	20	110
300	60	+0.04 +0.01	47	0 -0.50	16	0 -0.043	64.3	+0.20 0	285	12	+0.36 0	φ1.0M	φ312	φ68	φ170	20	145
450	65	+0.04 +0.01	47	0 -0.50	16	0 -0.043	69.3	+0.20 0	285	12	+0.36 0	φ1.0M	φ312	φ68	φ170	20	145
550	70	+0.04 +0.01	48	0 -0.50	18	0 -0.043	74.2	+0.20 0	370	12	+0.36 0	φ1.0M	φ405	φ115	φ210	20	180
900	85	+0.04 +0.01	48	0 -0.50	20	0 -0.043	89.7	+0.20 0	370	12	+0.36 0	φ1.0M	φ405	φ115	φ210	20	180

注：单位（mm）

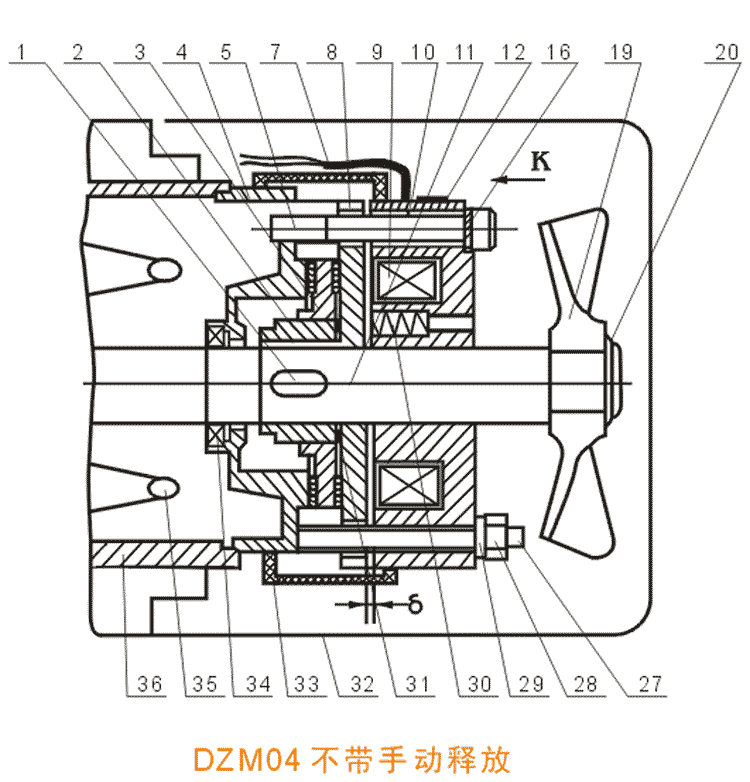

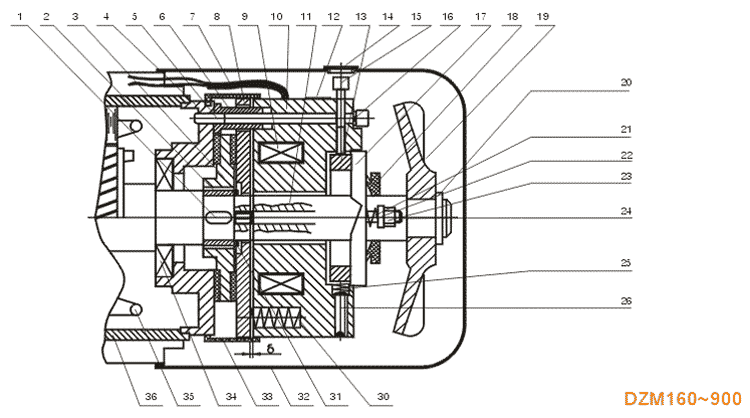

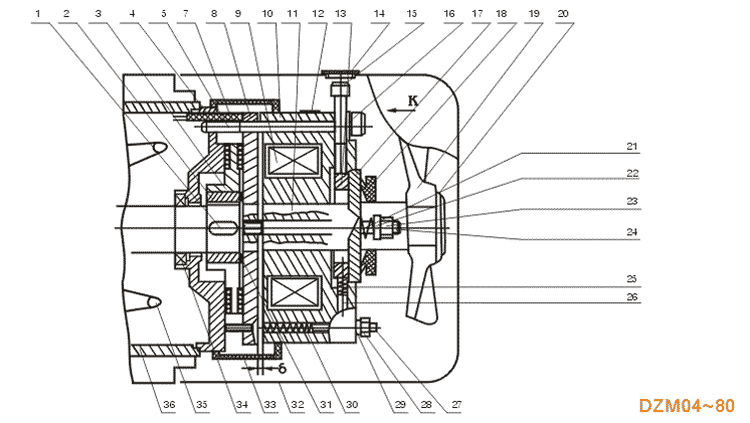

结构、安装调试示意图：




1、平键 2、花键 3、制动盘 4、后端盖 5、固定螺钉 6、支撑调节螺套 7、引出线 8、衔铁 9、线圈 10、电磁铁（磁轭） 11、主轴 12、铭牌 13、释放环 14、风罩盖 15、释放螺钉 16、弹簧垫片 17、释放盘 18、轴伸密封圈 19、风叶 20、卡簧 21、锥型释放复位弹簧 22、垫片 23、锁紧螺母 24、牵引螺杆 25、释放复位弹簧 26、固定复位弹簧螺钉 27、支撑调节螺钉 28、螺母 29、弹簧垫片 30、制动弹簧 31、卡簧 32、风罩 33、制动器护套 34、轴承 35、定子线圈 36、机座 δ、气隙

制动器衔铁行程“δ”距离大小，直接影响制动力矩、制动时间。调试时，应认真、细心。（附δ表）

附表δ值：

制动器型号	制动电机型号	工作气隙(mm)	最大磨损气隙(mm)
DZM 04	YEJ 71	0.30~0.40	0.70~0.80
DZM 08	YEJ 80	0.45~0.55	1.00~1.10
DZM 16	YEJ 90	0.45~0.55	1.00~1.10
DZM 32	YEJ 100	0.45~0.55	1.00~1.10
DZM 45	YEJ 112	0.45~0.55	1.00~1.10
DZM 80	YEJ 132	0.45~0.55	1.00~1.10
DZM 160	YEJ 160	0.55~0.65	1.20~1.30
DZM 200	YEJ 180	0.55~0.65	1.20~1.30
DZM 300	YEJ 200	0.65~0.75	1.50~1.60
DZM 450	YEJ 225	0.65~0.75	1.50~1.60
DZM 550	YEJ 250	0.65~0.75	1.50~1.60
DZM 900	YEJ 280	0.65~0.75	1.50~1.60

调试方法：
工具：呆扳手、内六角扳手、塞尺。
DZM04~80调试：将塞尺按型号选择工作气隙厚度片，插入靠近（5）、（27）“δ”点，旋进（5）压紧塞尺后，销退（5）拿出塞尺，旋进（27）顶紧端盖平面，再拼紧（5）、（28）。三个调试点按上述方法进行调试，用塞尺（工作气隙尺寸）检查三点基本统一即可。
DZM160~900调试：将塞尺按型号选工作气隙厚度片，插入靠近（5）“δ”点，旋进（5）压紧塞尺后，销退（5）拿出塞尺，旋进（6）顶紧端盖平面，旋紧（5），隔120°调试第二点，再隔120°调试第三点，用塞尺（工作气隙尺寸）检查三点基本统一后，将其它三点按上述方法固紧即可。
制动器摩擦片磨损“δ”超最大值时，必须用上述方法进行调整，否则会影响制动器正常工作。

注意事项：
1、衔铁、后端盖、制动盘表面不得有油污，保持干燥清洁；
2、安装调试时，必须保证气隙“δ”在工作气隙范围内；
3、花键套不得有轴向窜动，花键后端必须加卡簧。装配制动盘时，花钳齿涂上适量黄油。

制动器维修：
制动盘的摩擦盘是易损件，摩擦片经较长时间使用后，当摩擦片磨损到约剩1mm时（出厂时3.5mm）应给予更换，由于摩擦片贴到制动盘上需一定的工装和工艺，用户自行贴有一定难度，故可将制动盘一起更换。

序号	故障现象	检查部位和方法	解决措施
1	制动器不吸	1、用万用表测量线圈二个头是否断或损坏	1、重绕线圈或换电磁铁
		2、检查制动电机配套的整流器是否损坏	2、换相应损坏电子元件 或换新整流器
		3、制动器引出线接到整流器的接线板上的线头是否脱落	3、重新接牢
		4、检查制动器气隙是否符合正常工作气隙	4、重新调整气隙
		5、长期不用的制动器由于环境影响摩擦片会吸上一定水分，	5、拆开制动器，清除锈斑， 即能正常
		造成电机端盖和衔铁两个摩擦面部分生锈与摩擦片锈牢	工作，经常使用不会 产生此故障
		6、制动器气隙调节不均匀，造成单边机械卡住	6、重新调整气隙
2	制动不灵（刹不牢）	1、摩擦片磨损，使工作气隙超过规定的最大值	1、重新调整气隙 或换制动盘
		2、制动力矩减少	2、重新调节力矩
		3、摩擦片损坏	3、换新制动盘
		4、衔铁推出去，行程不够，衔铁与电磁铁之间在常态下	4、适当旋出螺母 使其行程能
		行程不够，达1.5~2mm	符合要求
		5、负载惯量太大，超过制动力矩	5、重新考虑 制动电机的选型
3	制动时间太长（刹车太慢）	制动器与电机配套的整流器接线错误，造成慢速制动	按电机接线盒内 线路图接线
