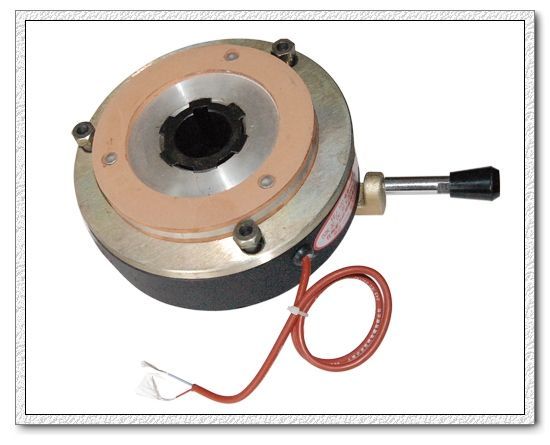

DZK7.5-30手柄释放系列制动器产品详细说明：

DZK7.5-30手柄释放系列直流制动器是一种可靠的安全型制动器。产品具有结构紧凑，手动释放装置方便、灵活、可靠、噪声低。
DZK系列制动器完全满足与Y、Y2系列电机配套成YEJ系列电磁制动三相异步电动机。电机外表美观，适应电机所适应的所有场合，快速制动，准确定位。

工作原理：
DZK系列直流制动器依照：断电时，它利用弹簧压力，紧压衔铁使制动盘与衔铁、电机后端盖两面，产生巨大摩擦（制动）力矩，可使旋转物体快速制动；通电时，利用电磁吸合释放原理，使制动盘脱离制动状态，可使被动物体自由转动。

技术参数：

配套YEJ制动电机型号	80	90	100	112	132	160
规格代号        DZK	7.5	15	30	40	75	150
额定静制动力矩   Nm	7.5	15	30	40	75	150
制动电机空载制动时间S	0.15	0.15	0.15	0.15	0.20	0.25
励磁功率          w	35	50	60	60	80	120
最大工作气隙     mm	1.0	1.0	1.0	1.0	1.2	1.2
额定工作电压   DC.V	99			170
允许最高转速  r/min	3600

注：额定工作电压可按用户需要设计：如24V、190V、215V、340V……

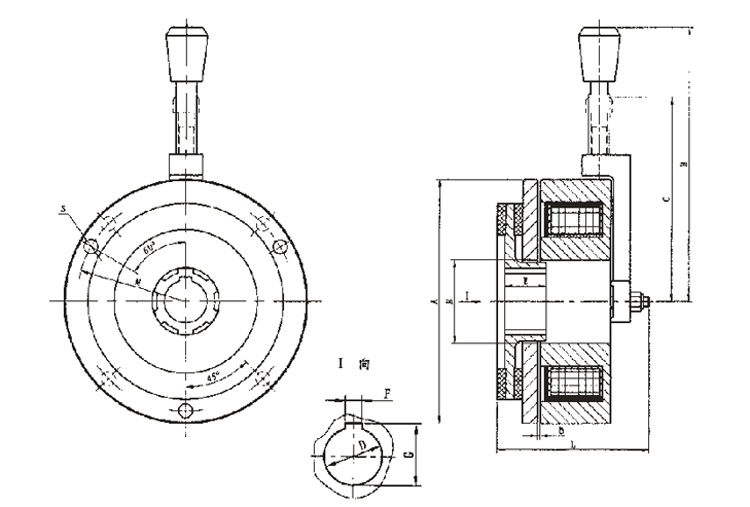

安装尺寸：

注：规格代号DZK7.5~75。 S孔（实线）3个×120°。
　　规格代号DZK150。 S孔（虚线）4个×90°。
　　规格代号DZK7.5~30为手柄释放，DZK40~150为螺钉释放。

规格代号	安  装  尺  寸  及  公  差												外  形  尺  寸
	D		E		F		G		M	s×孔数			A	B	C	H	L
	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	位置度公差
DZK7.5	19.8	+0.021 0	20	0 -0.50	6	0 -0.036	21.7	+0.15 0	105	5.5×3	+0.36 0	φ1.0M	φ120	φ40		132	75
DZK15	24.8	+0.021 0	25	0 -0.50	8	0 -0.036	27.9	+0.20 0	114	6.5×3	+0.36 0	φ1.0M	φ130	φ50		138	76
DZK30	29.5	+0.021 0	30	0 -0.50	8	0 -0.036	32.7	+0.20 0	133	6.5×3	+0.36 0	φ1.0M	φ150	φ59		149	76
DZK40	29.5	+0.021 0	30	0 -0.50	8	0 -0.036	32.7	+0.20 0	150	8.5×3	+0.36 0	φ1.0M	φ170	φ60	123		83
DZK75	39.5	+0.021 0	30	0 -0.50	12	0 -0.036	42.8	+0.20 0	170	8.5×3	+0.36 0	φ1.0M	φ189	φ71	133		98
DZK150	44.5	+0.025 0	35	0 -0.50	12	0 -0.043	47.8	+0.20 0	202	10.5×3	+0.36 0	φ1.0M	φ223	φ82	155		113

DZK7.5-30手柄释放系列制动器结构、安装调试示意图：

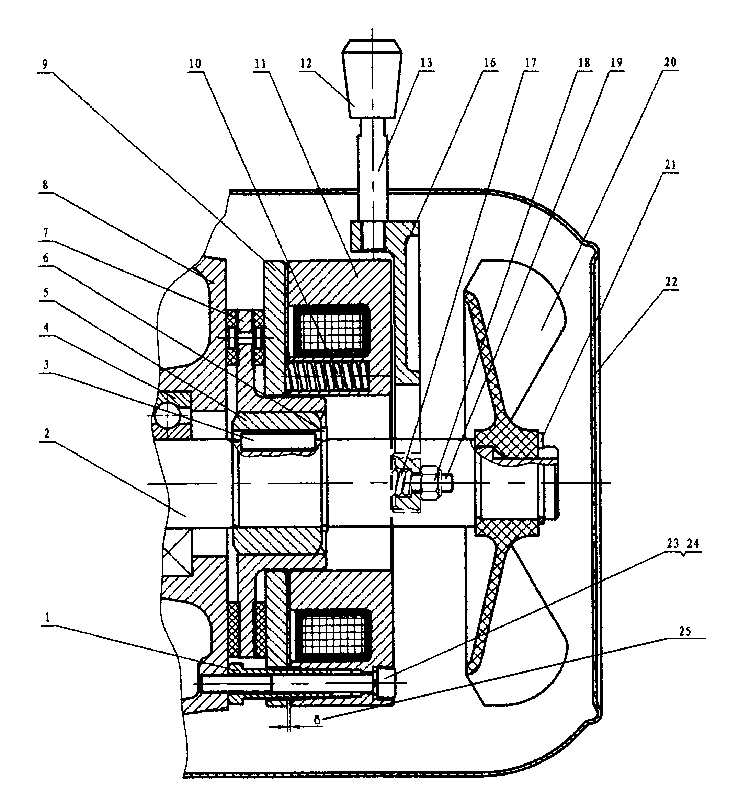

DZK7.5~30

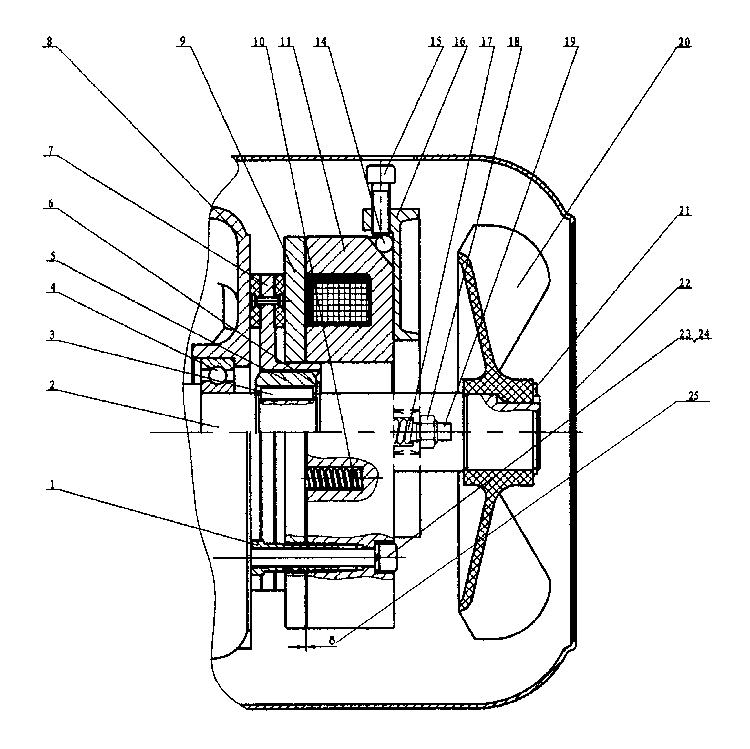

DZK40~150

1、支撑调节螺栓 2、转子 3、平键 4、轴承 5、花键衬套 6、卡簧 7、制动盘 8、后端盖 9、衔铁板 10、制动弹簧 11、磁轭组件 12、释放手柄 13、释放螺杆 14、钢球 15、释放螺钉 16、手动释放支架 17、复位弹簧 18、锁紧螺母 19、双头螺栓 20、风扇 21、卡簧 22、风罩 23、内六角圆柱头螺钉 24、弹簧垫圈 25、气隙

调试方法：
　　工具：呆扳手、内六角扳手、塞尺。
　　调试：将塞尺按型号选工作气隙厚度片，插入靠近（23）“δ”点，旋进（23）压紧塞尺后，销退（23）将塞尺拿出，旋进（1）顶紧端盖平面，旋紧（23）。隔120°（或180°）调试第二点，再隔120°（或90°）调试第三点，再隔120°（或180°）调试第四点。调试后用塞尺（工作气隙尺寸）检查3点或4点气隙基本统一后，固紧即可。
　　制动器摩擦片磨损“δ”超过最大值时，必须用上述方法进行调整，否则会影响制动器正常工作。
　　制动器衔铁行程“δ”距离大小，直接影响制动力矩、制动时间。调试时，应认真、细心。（附δ表）

　　附表δ值：

制动器型号	制动电机型号	工作气隙(mm)	最大磨损气隙(mm)
DZK 7.5	YEJ 80	0.45~0.55	1.00~1.10
DZK 15	YEJ 90	0.45~0.55	1.00~1.10
DZK 30	YEJ 100	0.45~0.55	1.00~1.10
DZK 40	YEJ 112	0.45~0.55	1.00~1.10
DZK 75	YEJ 132	0.45~0.55	1.00~1.10
DZK 150	YEJ 160	0.55~0.65	1.20~1.30

注意事项：
1、衔铁、后端盖、制动盘表面不得有油污，保持干燥清洁；
2、安装调试时，必须保证气隙“δ”在工作气隙范围内；
3、花键套不得有轴向窜动，花键后端必须加卡簧。装配制动盘时，花键齿涂上适量黄油。
4、长期使用后，要对制动器进行保养，检查气隙，清除摩擦粉，提高制动效果。
