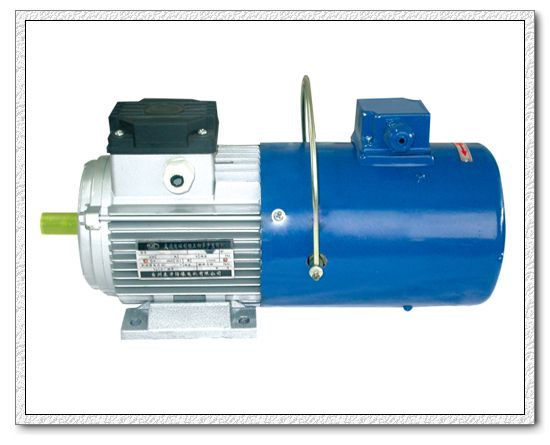

YPEJU系列变频调速交流制动三相异步电动机是由YP系列变频调速三相异步电动机、三相交流制动器和冷却风机组成。
变频电源产生的高频脉冲和高次谐波对电机和制动器绕组影响很大，因此在电机和制动器的绝缘结构上采用特殊应对措施。制动器由直流供电改为三相电源直接供电的先进交流制动器，无需整流电子元件，大大的提高了运行的可靠性。
交流制动器具有起动响应快，制动时间短，定位准确，使用寿命长等优点。

YPEJU系列制动电机可广泛应用于轻工、纺织、机械传动、电镀生产流水线等行业，凡要求需调速、快速制动、准确定位的设备均适合使用YPEJU系列制动电机。

YPEJU系列制动电机的安装尺寸和功率等级均同Y系列电机，但外形总长度有所增加。
本系列产品的防护等级：电机为IP44、IP55，交流制动器为IP23；绝缘等级：电机为B、F级，交流制动器为F级。

使用条件：
1、海拔不超过1000m；
2、环境温度最高不超过40℃，最低为-15℃；
3、相对湿度≤95%；
4、电源电压：三相380V(220)　50Hz；
5、工作方式：S1(连续工作制)；
6、调速范围：5Hz～50Hz恒转矩调速；
　　　　　　 50Hz～100Hz恒功率调速；

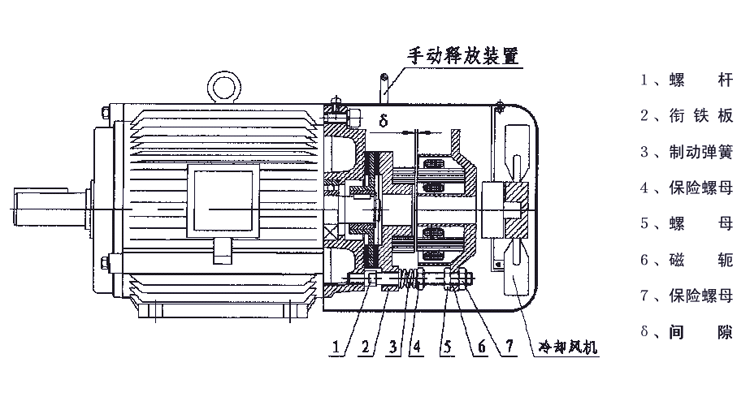

间隙的检查与调整：
衔铁板与电磁铁之间活动的距离称为间隙（δ）。正常工作间隙（δ）控制在0.2～0.3mm，最大不超过0.5mm。电机出厂时都调整在正常工作间隙范围内，运行一段时间后，由于摩擦片磨损使间隙值增大，超过最大间隙后，就会影响交流制动器正常的吸合和制动，必须进行调整。
调整方法：准备一组厚薄塞尺，选0.25mm一片,先在图一所示的间隙（δ）位置（三个螺杆方位）测一下，如已超过，将螺母5松开，将0.25mm塞尺放进被松开的螺杆的间隙（δ），慢慢旋进保险螺母7，压紧塞尺，然后将螺母5向外旋紧，拔出塞尺。用同样方法再调整好第二支螺杆和第三支螺杆处间隙，调好后重新再把螺母5旋紧，螺母5一定要旋紧，并要经常的检查螺母5，不能有松动。
如果没正规塞尺，可用相似厚薄的铁皮等代用，保险螺母7每旋60°（六角螺母六等分角）约前进0.15mm。间隙调节三点一定要均匀，否则会影响制动器吸合与制动，严重时会烧坏线圈。
力矩的调节：
电机出厂时，力矩都已调整到标准值，电机使用一段时间后，由于摩擦片磨损后，制动弹簧略被放松，制动力矩相对略有下降，如使用没大的影响，可以不动。如感觉力矩有所下降，需增大制动力矩时，可将三个保险螺母4均匀向前旋进约180°（约半圈），最多一圈，不能太多，由于制动力矩太大会造成吸合困难，或发出难听的吱吱电磁声，严重的会烧坏线圈。如果需减少制动力矩，则将保险螺母4向后旋松180°（半圈），最多一圈，否则力矩太小了。不管力矩调小或调大都要重新调整间隙。

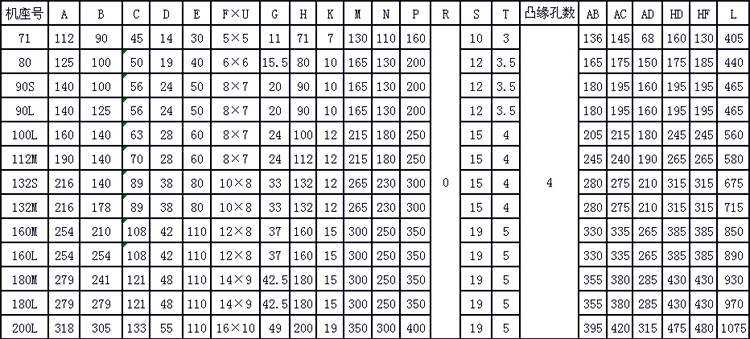

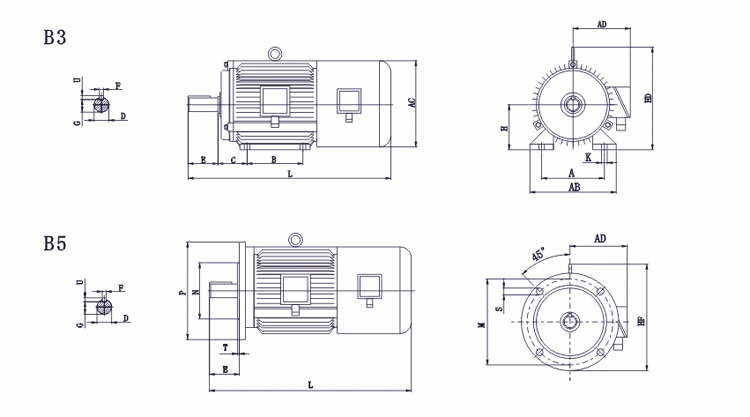

安装及外形尺寸：



　　*R为凸缘盖配合面至轴伸肩的距离。

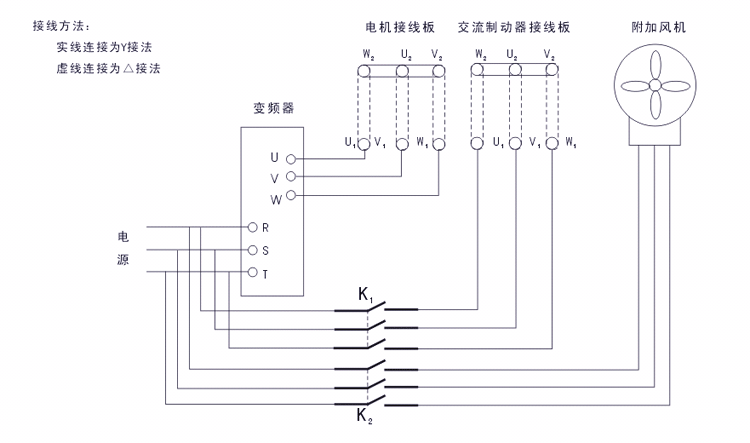

接线方法：

　　注：电动机和交流制动器的电源电压和接法（Δ或Y）完全一致，请按铭牌所标接法接线。电动机与制动器必须同时接通电源。

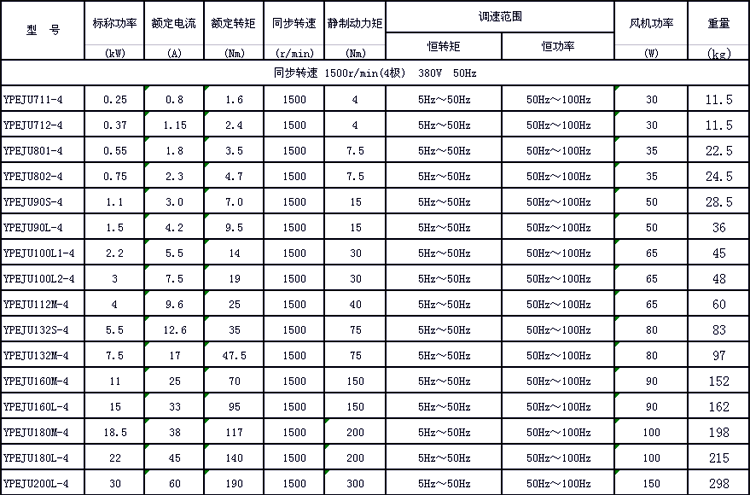

技术数据：

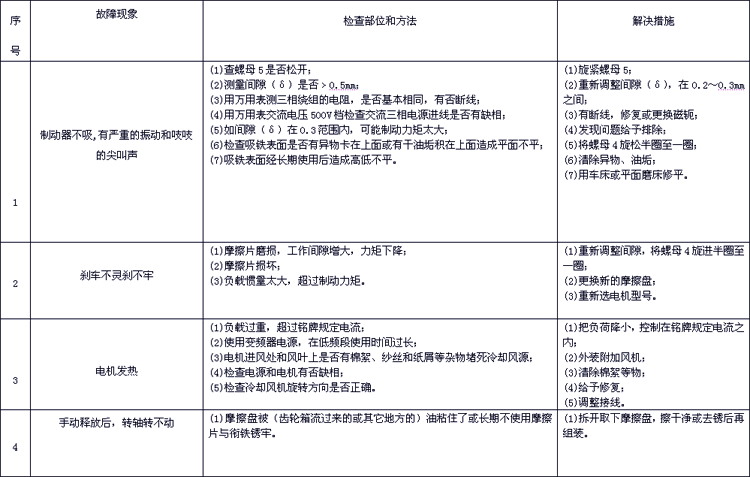

交流制动电机常见故障及排除方法：
