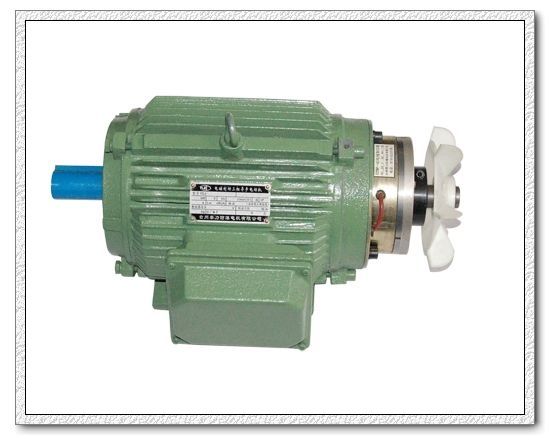

YEJF系列电磁制动三相异步电动机是根据国家标准JB/T 6456要求精心设计的新颖通电型制动电动机，它是Y系列电动机的派生系列，在Y系列电机后端配上通电制动型的制动器组成，其功率等级、安装尺寸、外形尺寸均和YEJ制动电机相同。

YEJF系列电磁制动三相异步电动机适合于需特殊制动功能要求的各种传动机械设备，通过自动控制方法可获得最佳的制动效果。由于空载无制动力矩，不适用于升降机械等带有重力下垂的设备。

结构特点：
　　1、电动机主体防护等级为IP44，制动器部分为IP23；
　　2、电动机冷却方式为IC411（自扇冷式）；
　　3、电动机绝缘等级为B级或F级；
　　4、制动器绝缘等级为F级。

使用条件：
　　1、额定电压：电机为AC380V　50Hz；　电磁制动器为DC24V（或依据制动器设计的电压要求）
　　2、工作方式：S1（连续工作制）
　　3、使用环境：海拔≤1000m，环境温度-15℃～+40℃

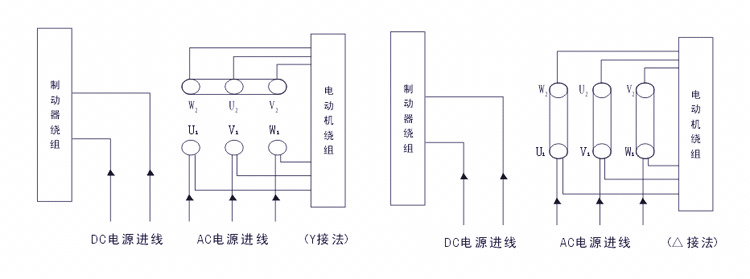

接线方法：

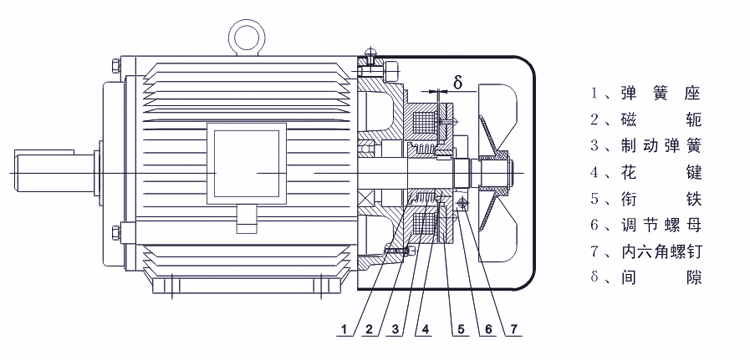

间隙的检查与调整：
　　衔铁与磁轭之间的距离称为间隙（δ）。正常的工作间隙YEJF71～YEJF112电机为0.45～
0.55mm，最大磨损间隙不超过1.0mm，YEJF132～YEJF180电机为0.65～0.75mm，最大磨损间隙不超过1.2mm。电机出厂时都调整到正常工作间隙范围内。
　　电机长期运行后，由于摩擦片磨损使间隙值增大，超过最大磨损间隙后，就会影响制动器的正常吸合和制动，必须进行调整。
　　调整方法：根据电机型号（δ）要求，选择对应于最大磨损间隙的塞尺厚度，插入间隙“δ”内检查数值，当大于最大磨损间隙时，应进行间隙调整。选择对应于工作间隙的塞尺厚度，用内六角扳手放松内六角螺钉（7），使调节螺母（6）可以旋动，将塞尺插入间隙“δ”内，向里旋进调节螺母（6）压住塞尺薄片，然后旋动电机转子，检查衔铁（5）与磁轭(2)没有发生摩擦，再用内六角扳手紧固内六角螺钉（7），拔出塞尺即可。

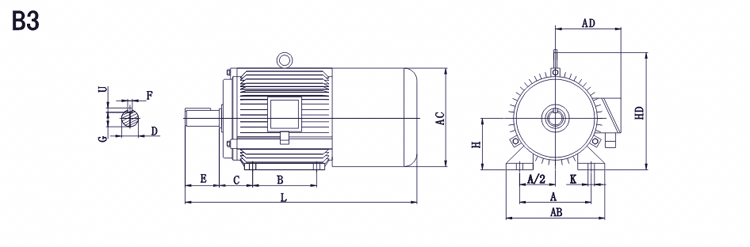

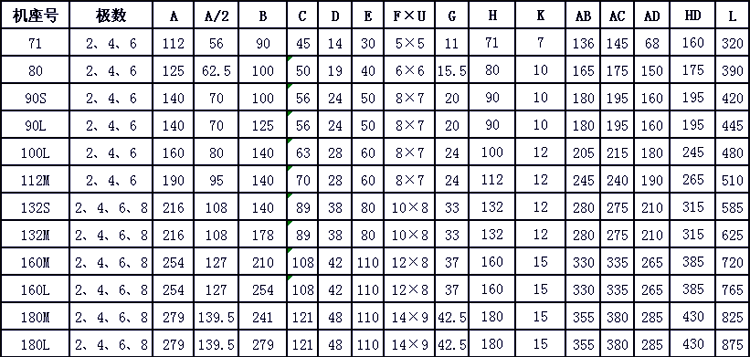

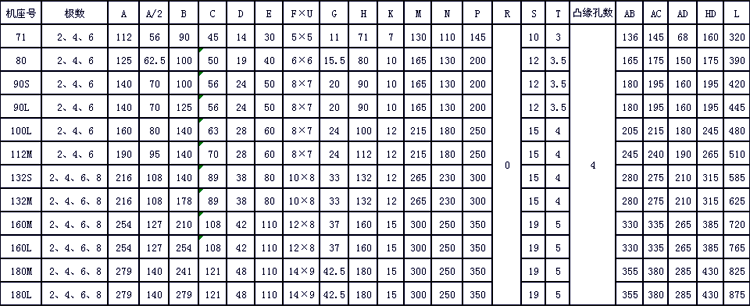

B3型机座带底脚，端盖无凸缘的电动机

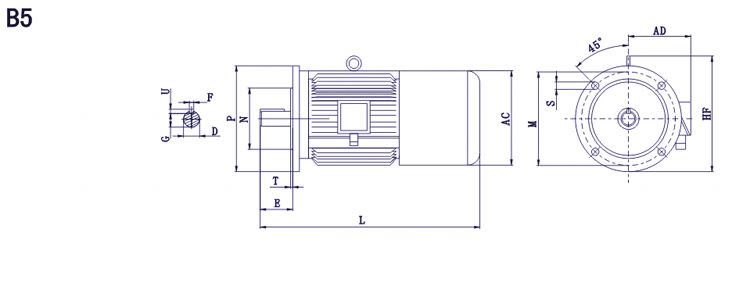

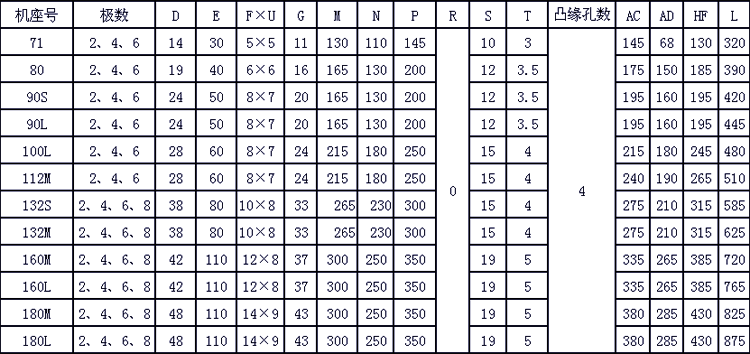

B5型机座不带底脚，端盖上有凸缘的电动机


　　
*R为凸缘盖配合面至轴伸肩的距离

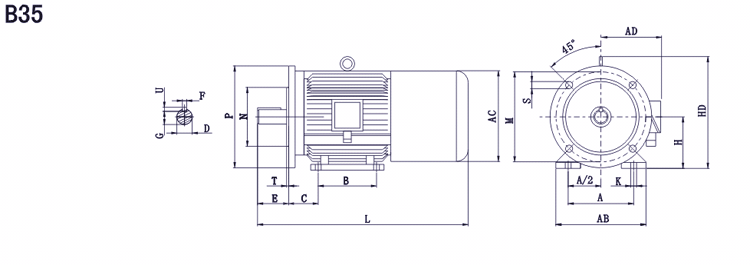

B35型机座带底脚，端盖上有凸缘的电动机


　
　*R为凸缘盖配合面至轴伸肩的距离

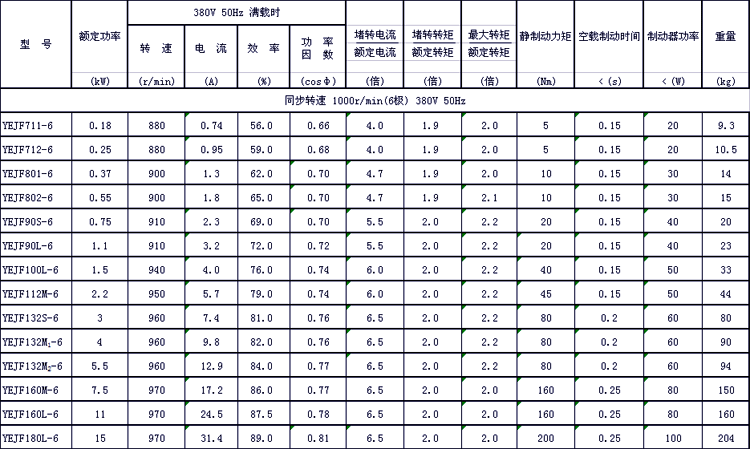

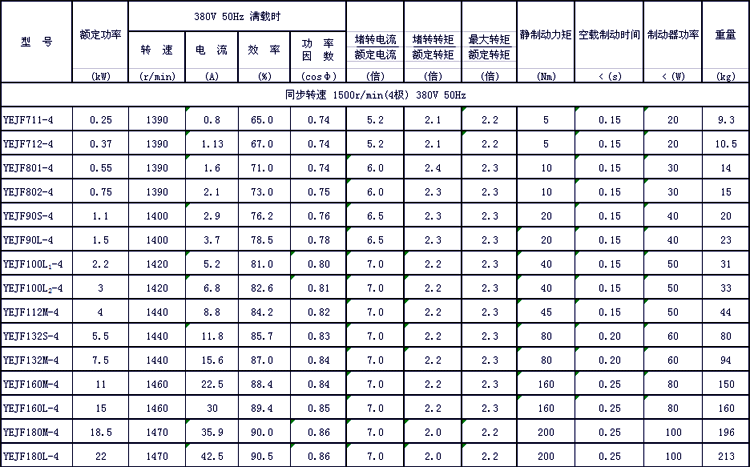

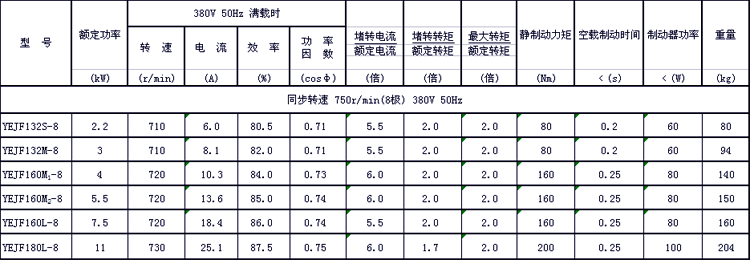

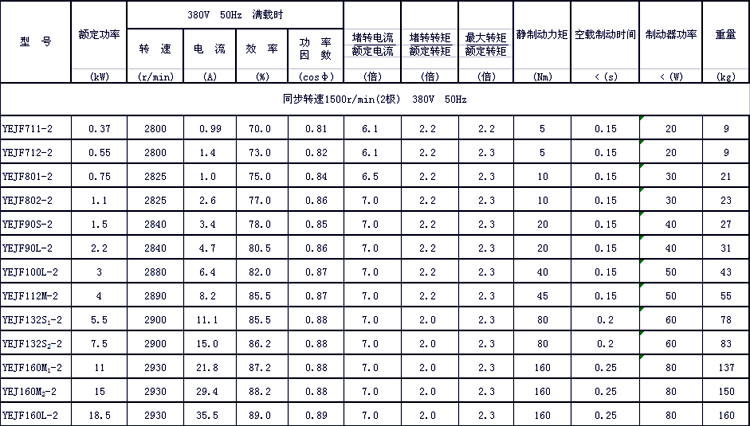

技术数据：
