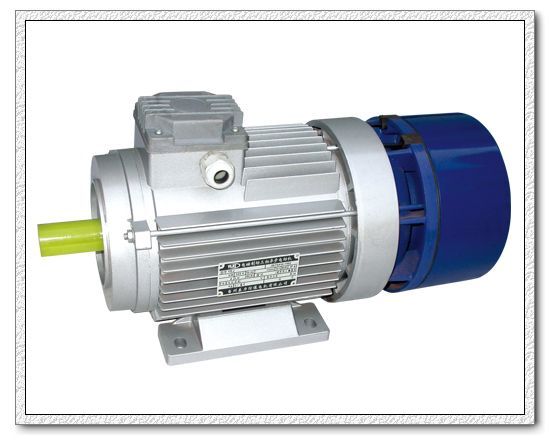

产品名称: YEJA系列交流电磁制动三相异步电动机
型号规格: YEJA系列交流电磁制动三相异步电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 交流制动电机
分栏标签
参考价格: 厂价直销
产品品牌: 泰力
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YEJA系列交流电磁制动三相异步电动机产品详细说明:

YEJA系列交流电磁制动三相异步电动机是根据国家标准JB/T  6456要求精心设计的制动电机。由通用的标准型(Y、Y2或Y3系列)三相异步电动机和三相交流电磁制动器两大部分组合而成。电动机后端的转轴,通过花键与制动器的摩擦盘配合联接,电磁铁固定在电机后端盖上,属断电制动型。

通电时,电磁铁产生强大的电磁力吸合衔铁板压缩制动弹簧,使衔铁板脱离对摩擦盘的压力,电动机就能灵活转动。失电时,通过制动弹簧压力,加压于衔铁板,使其紧压摩擦盘,产生强大的摩擦制动力矩,使旋转的电机迅速制动,达到准确的定位。

YEJA三相交流制动电动机,适用于不含易燃、易爆的环境,特别适合需要快速制动、精确定位及防止滑行等要求的各种机械中,如升降机,运输机械、印刷机械、包装机械、纺织机械、陶瓷机械、电镀生产线及减速机配套的传动机械等。

YEJA系列交流电磁制动三相异步电动机特点:
  1、本系列产品防护等级(电动机和制动器)均达到IP55;
  2、交流制动器作了精心设计,除带电部分封浇在环氧树脂壳体内之外,在与电机组装时将制动器安装在一个完全密封的结构部件内,能有效的防止棉纱、纸屑、沙尘、油垢、铁屑、粉末等杂物进入制动器内部,从而延长了使用寿命;
  3、交流制动器具有起动响应快,制动时间短,无交直流转换的整流装置,安全可靠,制动力矩可调节等优点;
  4、具有灵活手动释放装置,自锁或临时手扳脱开任意选择;
  5、交流制动器使用电压、接法与电动机完全一致,避免中间交直流转换,使用方便;
  6、可使用变频器电源,在25Hz~50Hz恒转矩调速范围使用;
  7、绝缘等级为B、F级,如有要求可以生产H级;
  8、根据需要可采用双位接线盒,即电机和制动器分别使用独立接线板;
  9、电机的安装尺寸和功率等级完全符合现行的Y系列通用电机的国家标准和IEC 72国际标准;
  10、机座号71~112电机为铝合金外壳,接线盒在顶部;座号132~160电机为铸铁外壳,接线盒在右边,如有要求可放在顶部。

使用条件:
  1、海拔不超过1000m,相对湿度≤95%;
  2、环境温度最高不超过40℃,最低为-15℃;
  3、工作方式S1(连续工作制);
  4、额定电压380V 50Hz(制动器相同)。异电压与异频率可另行设计制造。

接线方法:
  1、单接线盒(常规供货)

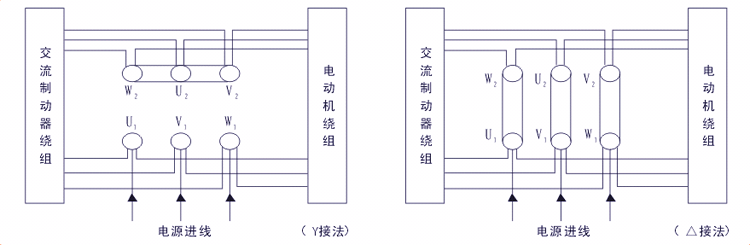

YEJA系列交流电磁制动三相异步电动机接线图
2、双位接线盒(特殊订货)

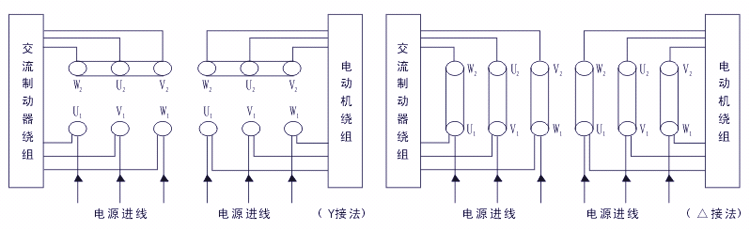

YEJA系列交流电磁制动三相异步电动机电气原理图
  注:电动机和制动器必须同时接通电源。

间隙的检查与调整:
  衔铁板与电磁铁之间活动的距离称为间隙(δ)。正常工作间隙(δ)控制在0.2~0.3mm,最大不超过0.5mm。电机出厂时都调整在正常工作间隙范围内,运行一段时间后,由于摩擦片磨损使间隙值增大,超过最大间隙后,就会影响交流制动器正常的吸合和制动,必须进行调整。
  调整方法:准备一组厚薄塞尺,选0.25mm一片,先在图一所示的间隙(δ)位置(三个螺杆方位)测一下,如已超过,将螺母5松开,将0.25mm塞尺放进被松开的螺杆的间隙(δ),慢慢旋进保险螺母7,压紧塞尺,然后将螺母5向外旋紧,拔出塞尺。用同样方法再调整好第二支螺杆和第三支螺杆处间隙,调好后重新再把螺母5旋紧,螺母5一定要旋紧,并要经常的检查螺母5,不能有松动。
  如果没正规塞尺,可用相似厚薄的铁皮等代用,保险螺母7每旋60°(六角螺母六等分角)约前进0.15mm。间隙调节三点一定要均匀,否则会影响制动器吸合与制动,严重时会烧坏线圈。

力矩的调节:
  电机出厂时,力矩都已调整到标准值,电机使用一段时间后,由于摩擦片磨损后,制动弹簧略被放松,制动力矩相对略有下降,如使用没大的影响,可以不动。如感觉力矩有所下降,需增大制动力矩时,可将三个保险螺母4均匀向前旋进约180°(约半圈),最多一圈,不能太多,由于制动力矩太大会造成吸合困难,或发出难听的吱吱电磁声,严重的会烧坏线圈。如果需减少制动力矩,则将保险螺母4向后旋松180°(半圈),最多一圈,否则力矩太小了。不管力矩调小或调大都要重新调整间隙。

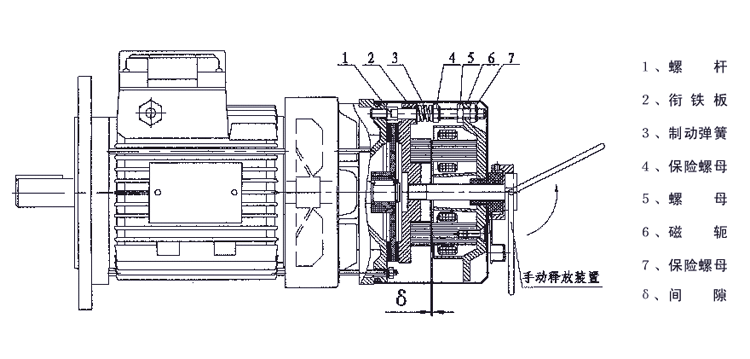

YEJA系列交流电磁制动三相异步电动机结构图

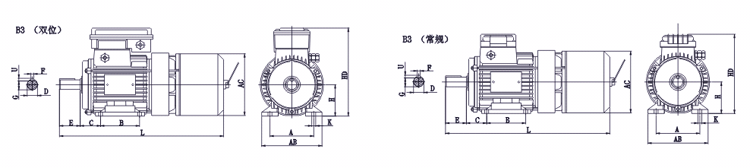

YEJA系列交流电磁制动三相异步电动机外形尺寸

B3型机座带底脚,端盖无凸缘的电动机

机座号

A

B

C

D

E

F×U

G

H

K

AB

AC

HD

L

71

112

90

45

14

30

5×5

11

71

7

136

140

173

342

80

125

100

50

19

40

6×6

15.5

80

10

165

159

193

370

90S

140

100

56

24

50

8×7

20

90

10

180

179

217

410

90L

140

125

56

24

50

8×7

20

90

10

180

179

217

435

100L

160

140

63

28

60

8×7

24

100

12

205

199

238

485

112M

190

140

70

28

60

8×7

24

112

12

245

222

270

503

132S

216

140

89

38

80

10×8

33

132

12

280

260

315

585

132M

216

178

89

38

80

10×8

33

132

12

280

260

315

625

160M

254

210

108

42

110

12×8

37

160

15

330

316

385

720

160L

254

254

108

42

110

12×8

37

160

15

330

316

385

765


YEJA系列交流电磁制动三相异步电动机安装尺寸1

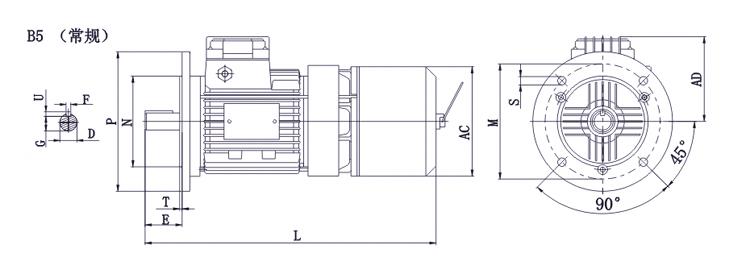

B5型机座不带底脚,端盖上有凸缘(带通孔)的电动机

机座号

D

E

F×U

G

M

N

P

R

S

T

凸缘孔数

AC

AD

L

71

14

30

5×5

11

130

110

160





0

10

3





4

140

118

342

80

19

40

6×6

15.5

165

130

200

12

3.5

159

134

370

90S

24

50

8×7

20

165

130

200

12

3.5

179

140

410

90L

24

50

8×7

20

165

130

200

12

3.5

179

140

435

100L

28

60

8×7

24

215

180

250

15

4

199

160

485

112M

28

60

8×7

24

215

180

250

15

4

222

190

503

132S

38

80

10×8

33

265

230

300

15

4

260

210

585

132M

38

80

10×8

33

265

230

300

15

4

260

210

625

160M

42

110

12×8

37

300

250

350

19

5

316

255

720

160L

42

110

12×8

37

300

250

350

19

5

316

255

765


  *R为凸缘盖配合面至轴伸肩的距离

YEJA系列交流电磁制动三相异步电动机安装尺寸2
B14型机座不带底脚,端盖上有凸缘(小法兰带螺孔)的电动机

机座号

D

E

F×U

G

M

N

S

T

凸缘孔数

AC

AD

L

71

14

30

5×5

11

85

70

M6

2.5



4

140

118

342

80

19

40

6×6

15.5

100

80

M6

3

159

134

370

90S

24

50

8×7

20

115

95

M8

3

179

140

410

90L

24

50

8×7

20

115

95

M8

3

179

140

435

100L

28

60

8×7

24

130

110

M8

3.5

199

160

485

112M

28

60

8×7

24

130

110

M8

3.5

222

190

503

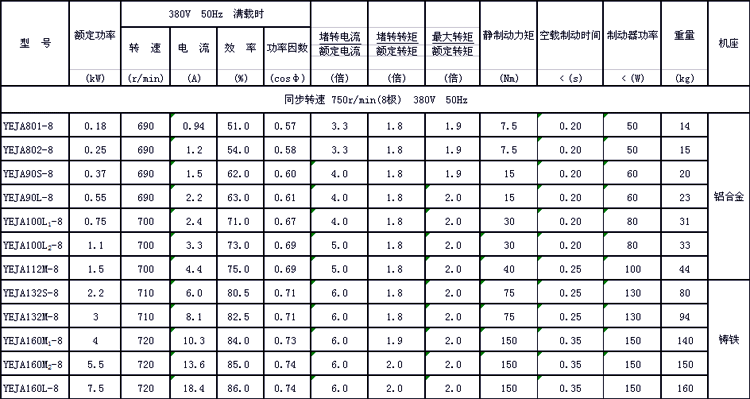

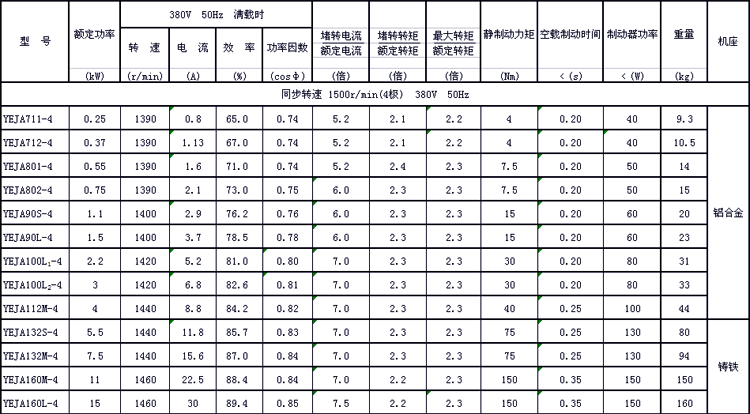

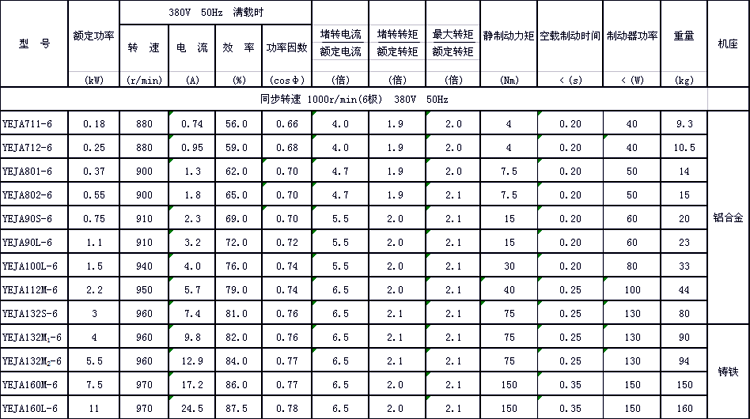

技术参数:

YEJA系列交流电磁制动三相异步电动机技术参数1


YEJA系列交流电磁制动三相异步电动机技术参数2

YEJA系列交流电磁制动三相异步电动机技术参数3

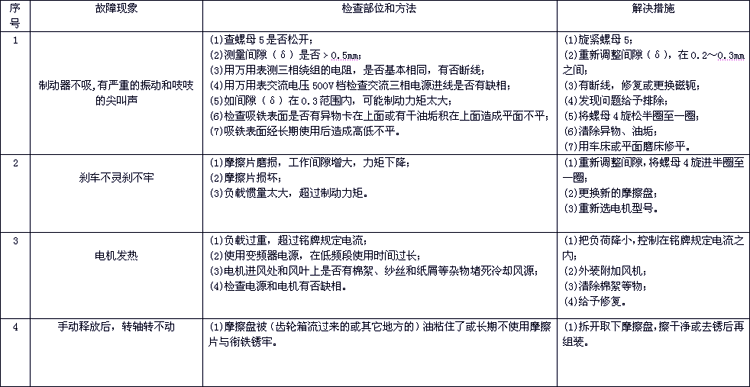

交流制动电机常见故障及排除方法:

YEJA系列交流电磁制动三相异步电动机使用说明

YEJA系列交流电磁制动三相异步电动机
