产品名称：

YY系列单相电容运转异步电动机

型号规格：

YY系列单相电容运转异步电动机

产品类别：

常规产品 -- 电机产品 -- 单相电容电动机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

YY系列单相电容运转异步电动机产品详细说明：

YY系列单相电容运转异步电动机为电容运转电动机，具有功率因数高、运行平稳等特点，广泛的用于起动转矩要求不高，但运行要求平稳的机械设备。

YY系列单相电容运转异步电动机技术参数

型号 Model	额定功率 Rated Power (W)	额定电压 Rated Voltage (V)	额定电流 Rated Current (A)	效率 Effi- ciency (%)	功率因数 Power factor （cosφ）	转速 Speed (r/min)	起动电流 Starting current (A)	起动转矩/ 额定转矩 Mst/MN	最大转矩/ 额定转矩 Mmax/MN
YY5612	60	220	0.57	53	0.90	2800	2.5	0.50	1.8
YY5622	90		0.81	56	0.90	2800	3.2	0.35
YY5614	40		0.49	45	0.82	1400	2.0	0.50
YY5624	60		0.64	50	0.85	1400	2.5	0.50
YY6312	120		0.91	63	0.95	2800	5.0	0.35
YY6322	180		1.29	67	0.95	2800	7.0	0.35
YY6314	90		0.94	51	0.85	1400	3.2	0.35
YY6324	120		1.17	55	0.85	1400	5.0	0.35
YY7112	250		1.73	69	0.95	2800	10.0	0.35
YY7114	180		1.58	59	0.88	1400	7.0	0.35
YY7124	250		2.04	62	0.90	1400	10.0	0.35

YY系列规格表
型号	功率(W)	型号	功率(W)
YY6314	120	YY8014	550
YY6324	180	YY8024	750
YY6312	180	YY8012	750
YY6322	250	YY8022	1100
YY7114	250	YY90S4	1100
YY7124	370	YY90L4	1500
YY7112	370	YY90S2	1500
YY7122	550	YY90L2	2200

机座号	B5 安装尺寸及公差																			外形尺寸
	D		E		F		G		M	N		P	R"		S			T		AC	AD	AE	L
	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差	基本尺寸	极限偏差	AC	AD	AE	L
63	14	+0.008	23	±0.31	4	0 -0.03	8.5	0 -0.1	115	95	+0.013 -0.009	140	0	±1.5	10	+0.36 0	Ø1.0	3	0 -0.12	130	100	-	250
71	14	+0.008 -0.003	30		5		11		130	110	+0.013 -0.009	160			10	+0.36 0		3.5		140	100	160	250
80	19	+0.009 -0.004	40		6		15.5		165	130	+0.014 -0.011	200			12	0.43 0				155	110	200	290
90S	24		50		8	0 -0.036	20	0 -0.2				200								175	120	220	300
90L	24		50		8	0 -0.036	20					200								175	120	220	325

机座号	B34 安装尺寸及公差																											外形尺寸
	A	A/2"		B	C		D		E		F		G		H		K		M	N		B	R		S	T		AB	AC	AE	HD	L
	基本尺寸	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差
63	100	50	±0.25	80	40	±1.5	11	+0.008 -0.003	23	±0.31	4	0 -0.03	8.5	0 -0.1	63	0 -0.5	7	+0.36 0	75	60	+0.012 -0.007	90	0	±1.5	M5	2.5	0 -0.12	130	130	-	165	230
71	112	56		90	45		14		30		5		11		71				85	70		105			M6			140	140	80	170	250
80	125	62.5	±0.5	100	50		19	+0.009 -0.004	40		6		15		80		10		100	80		120			M6	3		155	155	100	190	290
90S	140	70			56		24		50		8	0 -0.036	20	0 -0.2	90				115	95	+0.013 -0.009	140			M8			175	175	110	210	300
90L				125																					M8			175	175	110	210	325

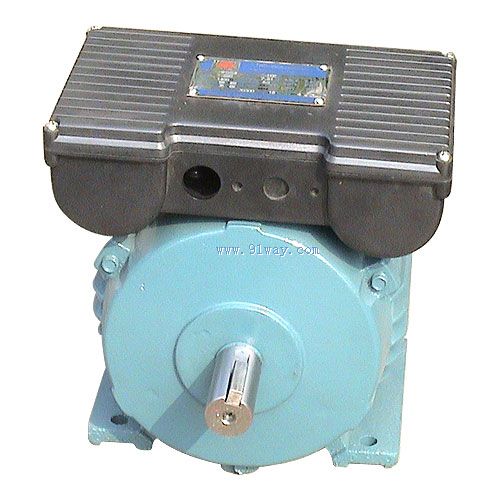

YY系列单相电容运转异步电动机

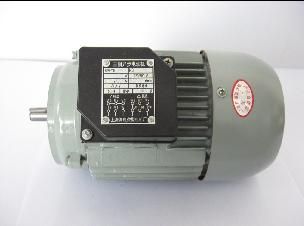

YY系列单相电容运转异步电动机

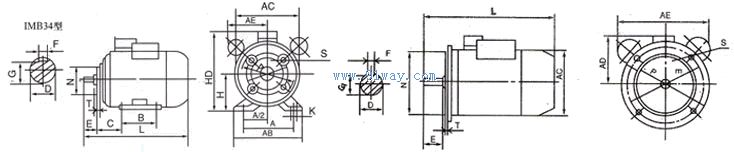

YY系列单相电容运转异步电动机（示意图）
