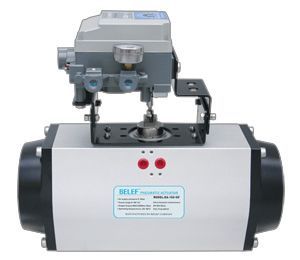

概述
GT型气动活塞式执行机构由紧凑的双（单）活塞齿轮、齿条式结构，啮合精确，传动平稳，输出扭矩稳定，缸体为挤压铝合金，并经硬质阳极氧化处理，表面质地坚硬，耐磨性强。活塞和输出轴的活动部位均安装耐磨性材料支承，避免金属件间的直接接触，减小磨损和摩擦。缸体、端盖、输出轴、弹簧、紧固件均经防腐处理。两端的调节螺钉可调整阀门的开度。重量轻、传动灵活，使用寿命长。（单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好）

特点
1、紧凑的双活塞齿条式结构，啮合精确，效率高，输出扭矩恒定。
2、铝制缸体、活塞及端盖，与同规格结构的执行器相比重量最轻。
3、缸体为挤压铝合金，经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。
4、气动执行器与阀门连接符合ISO5211标准
5、气源孔符合NAMUR标准。
6、气动执行器底部轴装配孔（符合ISO5211标准）成双四方形，便于带方杆的阀线性或45°转角安装。
7、输出轴的顶部和顶部的孔符合NAMUR标准。
8、两端的调整螺钉可调整阀门的开启角度。
9、相同规格的有双作用式、单作用式（弹簧复位）。
10、可根据阀门需要选择方向，顺时针或逆时针旋转。
11、根据用户需要安装电磁阀、定位器（开度指示）、回信器、各种限位开关及手动操作装置。

GT型气动活塞式执行机构工作原理

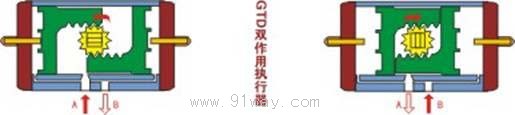

压缩空气由A工作孔输入，气缸内气压推动活塞向两边移动，输出轴逆时针旋转，带动阀门实现启闭操作。压缩空气由B工作孔输入，气缸内气压推动活塞向中心靠拢，输出轴逆时针旋转，带动阀门实现启闭操作。

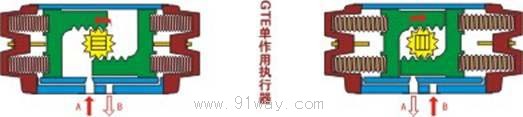

压缩空气由A工作孔输入，气缸内气压推动活塞向两边移动，输出轴逆时针旋转，带动阀门实现启闭操作。失电或断气时，由于弹簧的作用使活塞向中心靠拢，输出轴顺时针方向旋转，带动阀门实现启闭操作。

GT型气动活塞式执行机构主要零部件材料

序号	名称	数量	序号	名称	数量
1	壳体	1	12	轴上O型圈	1
2	活塞	2	13	螺栓密封O型圈	1
3	旋转轴	1	14	活塞O型圈	1
4	端盖	2	15	端盖密封圈	2
5	弹簧/弹簧座	8-12	16	活塞导向环	2
6	下轴承	1	17	活塞轴瓦	2
7	弹性挡圈	1	18	端盖平垫圈	2
8	轴中垫圈	2	19	调节螺栓	2
9	上轴承	1	20	六角螺母	2
10	轴上平垫圈	1	21	内六角螺母	8
11	轴下O型圈	1

双作用输出扭矩表

型号规格	输出扭矩(N.m)
型号规格	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8 MPa
GT52	12.7	16.9	21.2	25.4	29.7	33.9
GT63	18.7	24.9	31.1	37	43.6	49.8
GT83	45.4	60.6	75.7	90.8	106	121.1
GT92	63.8	84.8	106	127.2	148.4	169.6
GT110	91.2	121.6	152	182.4	212.8	243.2
GT127	182.4	243.2	304	364.8	425.6	486.4
GT160	361.9	482.4	603.1	723.6	844.2	964.8
GT190	754	1005	1256	1507	1759	2010
GT210	810	1075	1344	1613	1882	2151
GT255	1654	2206	2757	3309	3860	4412
GT300	2544	3392	4241	5089	5937	6784
GT350	4040	5387	6734	8081	9428	10774

GT型气动活塞式执行机构单作用输出扭矩表

型号	弹簧	空气压力（dar）								弹簧复位
	数量	3		4		5		6		弹簧复位
		开始	终点	开始	终点	开始	终点	开始	终点	开始	终点
GTE52	8			11.3	4.1	15.6	8.4	19.8	12.6	12.8	5.6
	10			9.9	0.9	14.2	5.2	18.4	9.4	16	7
	12					14.2	2	18.4	6.2	19.2	8.4
GTE63	8			16.6	6.1	22.8	12.3	28.7	18.2	18.8	8.3
	10			14.5	1.4	20.7	7.6	26.6	13.5	23.5	10.4
	12					18.6	2.9	24.5	8.8	28.2	12.5
GTE83	8	25.2	5.1	40.4	20.3	55.5	35.4	70.6	50.6	40.3	20.2
	10			35.4	10.2	50.5	25.3	65.6	40.4	50.4	25.2
	12					45.5	15.2	60.6	30.3	60.5	30.2
GTE92	8	35.5	6.8	56.5	27.8	77.7	49	98.9	70.2	57	28.3
	10			49.3	11.8	70.5	33	91.7	54.2	73	35.5
	12					63.5	19.8	84.7	41	86.2	42.5
GTE110	8			85.8	29.5	116.2	59.5	146.6	90.3	92.1	35.8
	10			76.8	6.4	107.2	36.8	137.6	67.2	115.2	44.8
	12					98.3	13.8	128.7	44.2	138.2	53.7
GTE127	8	105.6	19.2	166.4	80	227.2	140.8	288	201.6	163.2	76.8
	10			147.2	39.2	208	100	268.8	160.8	204	96
	12					188.8	59.2	249.6	120	244.8	115.2
GTE145	8	135	83.7	215	163	269	204			155	103
	10			189	124	243	165			194	129
	12			163	85.7					233	155
GTE160	8	225.1	52.3	345.6	172.8	466.3	293.5	586.8	414	309.6	136.8
	10			311.4	95.4	432.3	216.1	552.6	336.6	387	171
	12			277.2	18	397.9	138.7	518.4	259.24	464	205.2
GTE190	8	419.2	78	669.2	329	920.2	580	1171.2	831	676	355.8
	10			587	156	837.3	407	1088.3	658	849	418.7
	12					753.4	241	1004.4	492	1015	502.6
GTE210	8	465	309	734	578	917	723			497	341
	10			648	454	832	599			621	427
	12			563	330					745	512
GTE255	8	920	185	1472	737	2023	1288	2575	1840	1469	734
	10			1288	360	1839	911	2391	1463	1846	918
	12					1656	549	2208	1101	2208	1101
GTE300	8	1416	278	2264	1126	3113	1975	3961	2823	2266	1128
	10			1982	562	2831	1411	3679	2259	2830	1410
	12					2549	846	3397	1694	3395	1692
GTE350	8	2248	450	3595	1797	4942	3144	6289	4491	3590	1792
	10			3147	897	4494	2240	5841	3591	4490	2240
	12			2698	17	4046	1364	5393	2711	5370	2688

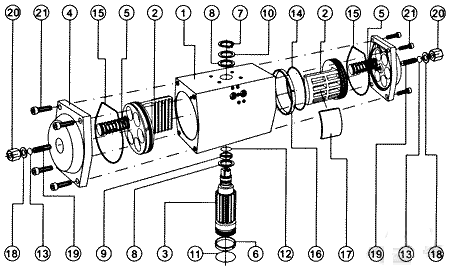

GT型气动活塞式执行机构（示意图）
