产品名称：

DA/SR型气动活塞式执行机构

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 气动执行机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DA/SR型气动活塞式执行机构产品详细说明：

DA/SR型气动活塞式执行机构

标准的NAMUR气源接口
标准的VDI/VDE3845附件安装
阳极硬化无须2次润滑的缸内壁
±5度的行程调节

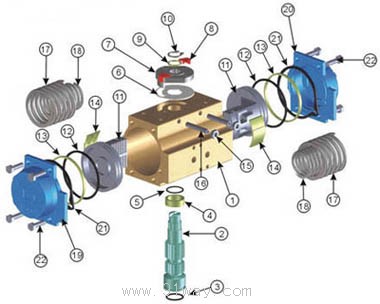

DA/SR型气动活塞式执行机构主要零部件材料

序号	说明	材质	表面处理方式	数量（双作用）DA	数量（弹簧复位）SR
1	缸体	挤压铝	硬质阳极氧化	1	1
2	防断裂齿轴	钢	镀镍	1	1
3	底部齿轴O型圈	NBR		1	1
4	齿轴衬垫	POM		1	1
5	顶部齿轴O型圈	NBR		1	1
6	凸轮衬垫	POM		1	1
7	凸轮	不锈钢		1	1
8	阀位指示器	尼龙		2	2
9	齿轴垫片	不锈钢		1	1
10	齿轴卡环	钢	镀镍	1	1
11	活塞	压铸铝		2	2
12	活塞O型圈	NBR		2	2
13	抗摩擦环	POM		2	2
14	活塞止推块	POM		2	2
15	止推螺栓保持螺母	不锈钢		2	2
16	止推螺栓	不锈钢		2	2

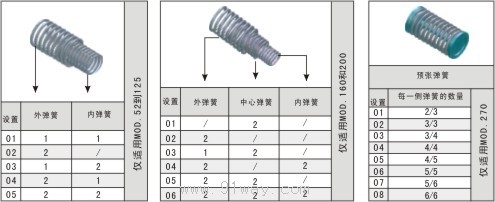

17	外弹簧	钢	磷化锌	0	见弹簧组成
18	内弹簧	钢	磷化锌	0	见弹簧组成
19	左端盖	压铸铝	喷色	1	1
20	右端盖	压铸铝	喷色	1	1
21	端盖密封座	NBR		2	2
22	端盖固定螺钉	不锈钢		8	8

DA/SR型气动活塞式执行机构技术参数

工作时间（在0.6MPa气压下，测得的大致时间）												单位：秒(S)
	32	42	52	63	75	85	100	115	125	145	160	200	270
逆时针旋转DA	0.03	0.03	0.03	0.06	0.12	0.2	0.3	0.53	0.83	1.15	1.15	1.74	4.5
顺时针旋转DA	0.03	0.04	0.04	0.08	0.12	0.19	0.27	0.47	0.66	1.1	1.1	1.7	4.5
逆时针旋转SR	—	0.09	0.09	0.14	0.22	0.31	0.44	0.83	1.08	1.75	1.75	2.38	4.5
顺时针旋转SR	—	0.09	0.09	0.14	0.22	0.33	0.46	0.78	0.9	1.34	1.34	2.19	6.2

执行机构耗气量										单位：升(1升=1000cm2)
	32	42	52	63	75	85	100	115	125	145	160	200	270
逆时针旋转DA	0.04	0.08	0.1	0.19	0.36	0.51	0.79	1.29	1.63	2.81	3.61	5.7	15
顺时针旋转DA	0.03	0.11	0.13	0.23	0.44	0.64	1	1.71	2.21	3.96	4.76	9.83	17.8
逆时针旋转SR	—	0.09	0.11	0.19	0.36	0.53	0.8	1.38	1.78	2.72	3.52	7.58	15.5

重量											单位：公斤(kg)
	32	42	52	63	75	85	100	115	125	145	160	200	270
DA90°	0.48	0.87	1.05	1.5	2.55	3.4	5.05	8	10	15.5	19.5	19.5	71.5
SR90°	—	0.93	1.2	1.8	3.2	4.3	6.55	10.6	13.4	19	24.4	24.4	88

DA系列双作用执行器

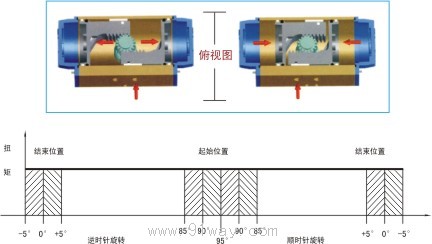

上图的示意图表明，双作用执行机构的扭矩值在整个行程过程中始终保持恒定。
用户可根据其具体要求，参考以下内容选定合适的执行机构型号：
1、明确所操作阀门的最大扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值，参阅扭矩表及相应的气压值，得到的扭矩值应等于或超出所提供的扭矩值。
4、扭矩值确定下来后，查找相应的型号即可。

DA系例双作用气动执行机构输出扭矩

型号	气源压力（bar）
	2.5	3	4	5	5.5	6	7	8
	双作用执行机构输出扭矩表（Nm）
DA32	3.5	4.2	6	7.5	8	9	10	11.5
DA42	5.4	6.5	8.7	10.9	12	13	15.2	17.3
DA52	8.8	10.7	14.5	18.3	20.2	22.1	25.9	29.8
DA63	15.6	19.1	25.9	32.8	36.2	39.6	46.5	53.3
DA75	28.9	35.1	47.5	59.8	66	72.2	84.5	96.9
DA85	41.4	50.4	68.6	86.7	95.8	104.9	123	141.2
DA100	65.7	79.8	108	136.3	150.4	164.6	192.8	221.1
DA115	108.8	132.2	178.9	225.6	248.9	272.3	319	365.7
DA125	143.3	174	235.3	296.6	327.3	358	419.3	480.6
DA145	216.75	260.1	346.8	433.5	476.85	520.2	606.9	693.6
DA160	300	360	480	600	660	720	840	960
DA200	562	675	900	1125	1237	1350	1575	1800
DA270	1304	1565	2086	2608	2869	3130	3651	4173

SR系列弹簧复位式执行器

上图的示意图表明,弹簧复位式执行机构的扭矩不是恒定不变的而逐渐降低的。主要原因在于弹簧在空气行程阶段因
活塞运动而被压缩,同时积累在运动转换过程中以不断递减的方式获得的能量。
空气行程
开始/MAD:弹簧释放状态下的执行机构扭矩结束/MAC:弹簧压缩状态下的执行机构扭矩
弹簧行程
开始/MMC:弹簧压缩时扭矩结束/MMD:弹簧释放时扭矩
用户可根据其具体要求,参考以下内容选定合
适的执行机构型号：
1、明确所操作阀门的最大扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值,参阅扭矩表及相应的气压值,结合MMD和MAC间的最小值,得到的扭矩值应等于或超出所提供的扭矩
值。
4、扭矩值确定下来后,查找相应的型号即可。

SR系列弹簧复位式执行机构输出扭矩

型号	设置	弹簧扭矩		气源压力(bar)
				4		5		5.5		6		7
		(Nm)		弹簧复位执行机构输出扭矩表（Nm）
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°

		结束	开始	结束	开始	结束	开始	结束	开始	结束	开始	结束	开始
SR52	1	3.6	4.9	10.2	7.4
	2	4.8	6.7	9	5.6	12.8	9.4
	3	5.2	7.5	8.6	4.8	12.4	8.6	14.3	10.5	16.2	12.4
	4	6.5	9.3	7.3	3	11.2	6.8	13.1	8.7	15	10.6	18.8	14.5
	5	8.1	11.9			9.5	4.3	11.4	8.2	13.3	8.1	17.1	11.9
SR63	1	5	9.6	18.9	12.8
	2	6.6	12.3	17.4	10.1	24.2	17
	3	8	14.5	15.9	7.9	22.8	14.8	26.2	18.2	29.6	21.7
	4	9.6	17.2	14.4	5.2	21.2	12	24.6	15.5	28.1	18.9	34.9	25.8
	5	12.5	22.1			18.2	7.1	21.7	10.6	25.1	14	31.9	20.9
SR75	1	10.1	19.5	34.4	22.5
	2	13.3	25.6	31.2	16.4	43.5	28.7
	3	15.1	28.2	29.4	13.8	41.8	26.1	48	32.3	54.1	38.5
	4	18.3	34.3	26.2	7.7	38.6	20	11.8	26.2	50.9	32.4	63.3	44.8
	5	23.2	43			33.6	11.3	39.8	17.5	46	23.7	58.3	36.1
SR85	1	16.1	27.3	49.5	34.8
	2	19.9	33.7	45.7	28.4	63.9	46.6
	3	24.3	40.8	41.3	21.3	59.4	39.5	68.5	48.6	77.6	57.6
	4	28.1	47.1	37.5	15	55.7	33.1	64.8	42.2	73.8	51.3	92	69.4
	5	36.3	60.6			47.5	19.6	56.6	28.7	65.6	37.8	83.8	55.9
SR100	1	24.6	44.6	78.4	52.5
	2	32.6	58.9	70.5	38.1	98.7	66.4
	3	35.9	63.7	67.1	33.3	95.4	61.6	109.5	75.7	123.6	89.9
	4	43.9	78	59.1	19	87.4	47.3	101.5	61.4	115.7	75.5	143.9	103.8
	5	55.2	97.2			76.1	28.1	90.2	42.3	104.3	56.4	132.6	84.7
SR115	1	41	74.4	131.4	88.5
	2	50.7	94.4	121.6	68.5	168.3	115.2
	3	60.8	108.1	111.6	54.7	158.3	101.5	181.6	124.8	205	148.2
	4	70.6	128.1	101.8	34.8	148.5	81.5	171.9	14.9	195.2	128.2	241.9	174.9
	5	90.4	161.8			128.7	47.8	152	71.1	175.4	94.5	222.1	141.2
SR125	1	53.1	99.1	172.2	113.2
	2	63.3	117.5	162.1	94.8	223.4	156.1
	3	81.1	148.4	144.2	63.9	205.5	125.2	236.2	155.9	266.8	186.5
	4	91.3	166.9	134.1	45.5	195.4	106.8	226.1	137.5	256.7	168.1	318	229.4
	5	119.2	216.2			167.4	57.5	198.1	88.1	228.7	118.8	290.1	180.1
SR145	1	76.5	125.5
	2	105.2	171.2	239	164
	3	127.5	206.2	217	128	306	218
	4	145.6	243.9	197	90	286	180	331	224
	5	185.6	296.1			248	124	293	169	337	214
	6	225.1	370					255	114	286	158	380	212
SR160	1	100	152
	2	147	225	317	234
	3	173	264	290	193	407	311
	4	200	321	260	136	378	255	437	312
	5	252	376			330	191	388	251	447	310
	6	300	473					335	161	395	220	512	332
SR200	1	174	245
	2	247	356	621	498
	3	298	424	568	425	789	649
	4	353	531	510	317	731	541	842	651
	5	421	602			655	447	767	562	878	675
	6	527	776					662	396	777	510	994	721

DA/SR型气动活塞式执行机构（示意图）
