TSF-123型双金属片蒸汽疏水阀产品详细说明：

TSF-123型双金属片蒸汽疏水阀用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并防止水蒸汽泄漏的疏水器。疏水阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。

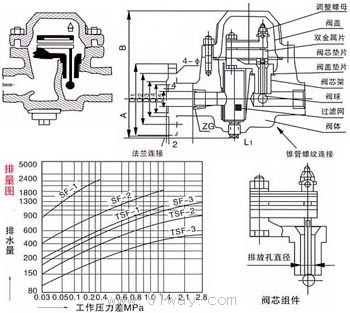

结构图

主要外型及连接尺寸

型号	公称通径DN(mm)	尺寸
		L	H	D	D1	D2	b	f	Z-φd
SF- 1 2 GF 3	15	230	180	95	65	45	14	2	4-φ14
	20	230	180	105	75	55	14	2	4-φ14
	25	230	185	115	85	65	14	2	4-φ14
	32	250	195	135	100	78	16	2	4-φ18
	40	250	200	145	110	85	16	3	4-φ18
	50	250	208	160	125	100	16	3	4-φ18
TSF- 1 2 GF 3	15	210	140	95	65	45	14	2	4-φ14
	20	210	145	105	75	55	14	2	4-φ14
	25	210	150	115	85	65	14	2	4-φ14

主要零件材料

零件名称	材料
阀体	碳钢
阀盖
排放孔密封面	堆焊硬质合金
过滤网	不锈钢
垫片	F304柔性石墨
阀芯组件	不锈钢

主要连接尺寸

型号	公称通径	尺寸
		L	H	H1
TSF- 1 2 3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF- 1 2 3	15	155	170	45
	20	155	170	45
	25	155	170	45

疏水阀用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并防止水蒸汽泄漏的疏水器，疏水阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。 该阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果，就要对各种类型的工作性能、特点进行全面的了解。品种很多，各有不同的性能。
