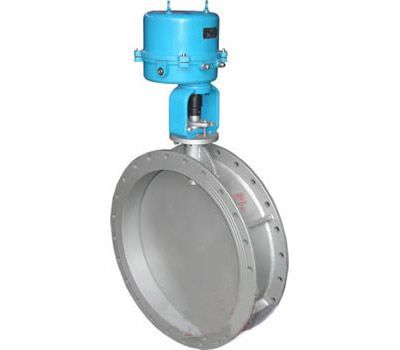

ZAJW,ZKJW系列电动调节通风蝶阀产品详细说明：

结构特点和应用范围

ZAJW、ZKJW电动调节通风蝶阀由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。

型号、规格

类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
规格	DN600～1000		DN50～1000

ZAJW、ZKJW电动调节通风蝶阀

公称通径mm	50	80	100	125	150	200	250	300	350	400
额定流量 系数kv	85	225	340	500	770	1360	2130	3060	4160	5450
公称通径mm	450	500	600	700	800	1000	1200	1400	1600	1800
额定流量 系数kv	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000
可配电动 执行机构	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
公称压力	0.1、0.6、1.0 (MPa)
介质温度℃	常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）
转角范围	平行闸板0～700,倾斜阀板0～600
流量特性	近似百分比
接管法兰	按JB78-59中对夹式法兰连接
动作时间	25、30、60秒
阀体材质	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

技术参数和性能指标 电动调节蝶阀调节机构主要技术参数 公称通径 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 公称压力 MPa 0.6 介质温度 ℃ 常温：-20～200（铸铁）；-40～250（铸钢）； 中温-40～450（铸不锈钢） 额定转角 ° 0～70 流量特性 -20～150 环境温度 ℃ 近似等百分比 接管法兰 按JB78-59 对夹式法兰连接 阀体材质 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti 阀板材质 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610L直行程电子式电动执行机构主要技术参数 型 号 输出力矩 N.m 速度 mm/s 最大行程 mm 技术参数 361LSC-99 10000 2.0 100 电 源：220±10%Va.c.50Hz控制信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4

3610R角行程电子式电动执行机构主要技术参数 型 号 输出力矩 N.m 动作时间 S/90° 最大转角 技术参数 361RSA-02 20 8.5 90° 电 源：220±10%Va.c.50Hz 驱动电机：交流可逆电机 输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4 361RSA-05 50 17.0 361RSB-10 100 18.0 361RSB-20 200 36.0 361RSC-30 300 24.0 361RSC-50 500 42.0 361RSC-60 600 48.0 361RSD-100 1000 30.0 361RSD-150 1500 42.0 361RXB-10 100 18.0 361RXB-20 200 36.0

性能指标

项 目 指 标 值 基 本 误 差% ±2.5 回 差% 2.0 死 区% 3.0 始 终 点 偏 差% ±2.5 额 定 行 程 偏 差% +2.5 允 许 泄 漏 量1/h 2×10-2×阀额定容量

允许压差 MPa

公称通径 mm 配用执行机构型号 361RSA-05 361RSB-10 361RXB-10 361RSB-20 361RXB-20 361RSC-30 361RSC-50 361RSC-60 361LSC-99 361RSD-100 361RSD-150 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 50 0.6 0.6 80 0.6 0.6 100 0.6 0.284 125 0.6 0.144 0.6 0.292 0.6 0.587 150 0.6 0.084 0.6 0.17 0.6 0.342 200 0.6 0.035 0.6 0.071 0.6 0.144 250 0.6 0.037 0.6 0.074 0.6 0.112 300 0.6 0.021 0.6 0.043 0.6 0.064 350 0.6 0.013 0.6 0.027 0.6 0.041 400 0.6 0.027 0.6 0.045 0.6 0.055 450 0.6 0.019 0.6 0.032 0.6 0.038 500 0.6 0.014 0.6 0.023 0.6 0.028 600 0.6 0.013 0.6 0.027 0.6 0.041 700 0.6 0.008 0.6 0.017 0.6 0.025 800 0.6 0.005 0.6 0.012 0.6 0.017 900 0.6 0.004 0.6 0.008 0.6 0.012 1000 0.6 0.003 0.6 0.006 0.6 0.009 动作时间 S/70° 13.26 14.0 28.0 18.67 32.67 37.3 50 23.3 32.7

外形尺寸

ZDRW DN50～1000尺寸 mm

公称 通径 DN D D1 L1 L2 D2 H n-d L3 法兰端 面距 配A型 配 B型 配 C型 配 D型 配 A型 配 B型 配 C型 配D型 配 A型 配 B型 配 C型 配D型 配A型 配B型 配C型 配D型 50 110 92 355 225 200 4-φ14 120 60 80 125 150 92 355 4-φ18 100 145 175 102 385 125 175 200 117 384 429 225 225 8-φ18 155 150 200 225 130 397 442 200 255 280 172 437 482 70 250 310 335 197 511 561 335 260 12-φ18 165 300 362 395 227 536 586 12-φ23 80 350 412 445 252 561 611 400 462 495 296 656 16-φ23 100 450 518 550 321 679 500 568 600 346 704 600 755 705 480 1075 470 365 20-φ25 120 150 700 860 810 530 1125 20-φ24 800 975 920 595 1185 24-φ30 200 900 1075 1020 685 1280 1000 1175 1175 735 1320 28-φ30 注：L3为拆卸护罩所必须的尺寸。

ZDLW DN600～1000 外形尺寸 mm 公称通径 L1 L2 D D1 D2 H1 H2 H3 n-d 600 480 585 705 755 310 377.5 790 90 20-25 700 530 635 810 860 430 790 24-25 800 595 695 920 975 487.5 790 24-30 900 685 790 1020 1075 537.5 805 24-30 1000 735 830 1120 1175 587.5 805 28-30

主要零件材料及推荐使用温度范围 零件名称 材 料 温度范围℃ 阀体、阀板 HT200 -20～200 35 -40～450 ZG230-450 1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti -40～550

注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低、最高使用温度。其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。
