 产品名称： JCZ7-12D系列真空接触器
型号规格： JCZ7-12D系列真空接触器
  放大图片 放大图片
产品类别： 常规产品 -- 高压电器 -- 高压真空接触器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
JCZ7-12D系列真空接触器产品详细说明：
名 称
单位
参数
主
电
路
额定工作电压（Ue）
kV
12
额定工作电流（Ie）
A
250，400，630
额定发热电流（Ith）
A
250，400，630
额定频率
HZ
50-60
额定接通能力（I）
A
10Ie
额定分断能力（Ic）
A
8Ie
极限分断能力
A
10Ie
额定短时耐受电流及具持续时间
A/s
10Ie/4
额定峰值耐受电流（1/2周波）
A
25Ie
控
制
电
路
额定电压（Us）1
V
AC.or DC.110/220
额定功率（Ps）
电保持
VA
≯1000/100（吸合/保持）
辅助电路
形式
3a＋3b
额定值
380V/AC.10A or DC.2A
额定操作频率
长期
次/h
300
短时
600
机械寿命
万次
100
电寿命
万次
20(AC-3)
注 ：额定控制电压亦可按用户需要定制。

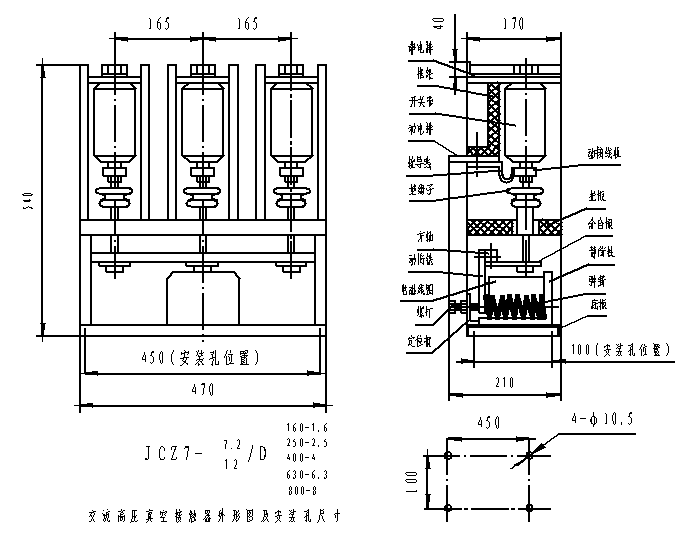

JCZ7-12D系列真空接触器安装尺寸

技术要求

技术要求
单位
参数
工频
耐受
电压
主电路
相间及相对地
kV
42
真空断口间
kV
42
控制电路对地
kV
2（半导体及阻容元件除外）
辅助电路对地
kV
2
机械
特性
合闸时间
ms
≤200
固有分闸时间
ms
≤160
三相不同期
ms
≤3
合闸弹跳
ms
≤10

JCZ7-12D系列真空接触器

JCZ7-12D系列真空接触器
JCZ7-12D系列真空接触器（示意图）
