产品名称：

CKJ5-2KV系列大电流真空接触器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 低压真空接触器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CKJ5-2KV系列大电流真空接触器产品详细说明：

CKJ5-2KV系列大电流真空接触器特点：

• 全绝缘组合式架构，结构独特、合理紧凑，外形美观，体积小巧。
• 可组成单极、二极、三极和多极产品。
• 独特的双重动端连接和双回路软联接，动端连接更可靠，导电截面大，接触电阻低。
• 三极、多极采用容量 10A 封闭式辅助开关，使用更可靠。
• 控制接线端子位置可根据用户要求设置，方便接线。
• 带有专用安装螺栓，方便安装。

CKJ5-2KV系列大电流真空接触器主要性能参数

性能参数电流参数名称	1000A	1250A	1600A	2000A
额定工作电压（ KV ）	2	2	2	2
额定工作电流 (A)	1000	1250	1600	2000
额定接通能力 (A/100 次 )	5000	6250	8000	10000
额定分断能力 (A/25 次 )	4000	5000	6400	8000
极限分断能力 (A/3 次 )	5000	6250	8000	10000
断口工频耐压（ KV)	10	10	10	10
相间地工频耐压（ KV ）	7	7	7	7
主回路接触电阻（μΩ )	≤ 150	≤ 150	≤ 150	≤ 150
额定操作频率（次 /h ）	600	600	600	600
机械寿命 ( 万次 )	300	300	300	300
电寿命 ( 万次 )	30	30	30	30
触头终端压力（ N ）	>300	>300	>350	>350
触头开距（ mm ）	2.5+0.5	2.5+0.5	2.5+0.5	2.5+0.5
超程（ mm ）	1.5+0.5	1.5+0.5	1.5+0.5	1.5+0.5
重量 ( 二极 /三极) （ Kg ）	15/22	16/23	16/23	16/23

控制、辅助回路
a. 控制电压 Ua：AC或DC 110V、220V、380V、或根据用户要求定制。
b. 控制功率：启动＜ 900W保持＜30W
c. 辅助触点：单极 :二常开一常闭；二极:单辅助开关为二常开一常闭，双辅助开关为四常开三常闭；三极:单辅助开关为三常开二常闭，双辅助开关为六常开五常闭，最多可达十常开九常闭。
d. 触点容量 : 单极二极AC380V 5A ;三极AC380V 10A。

CKJ5-2KV系列大电流真空接触器

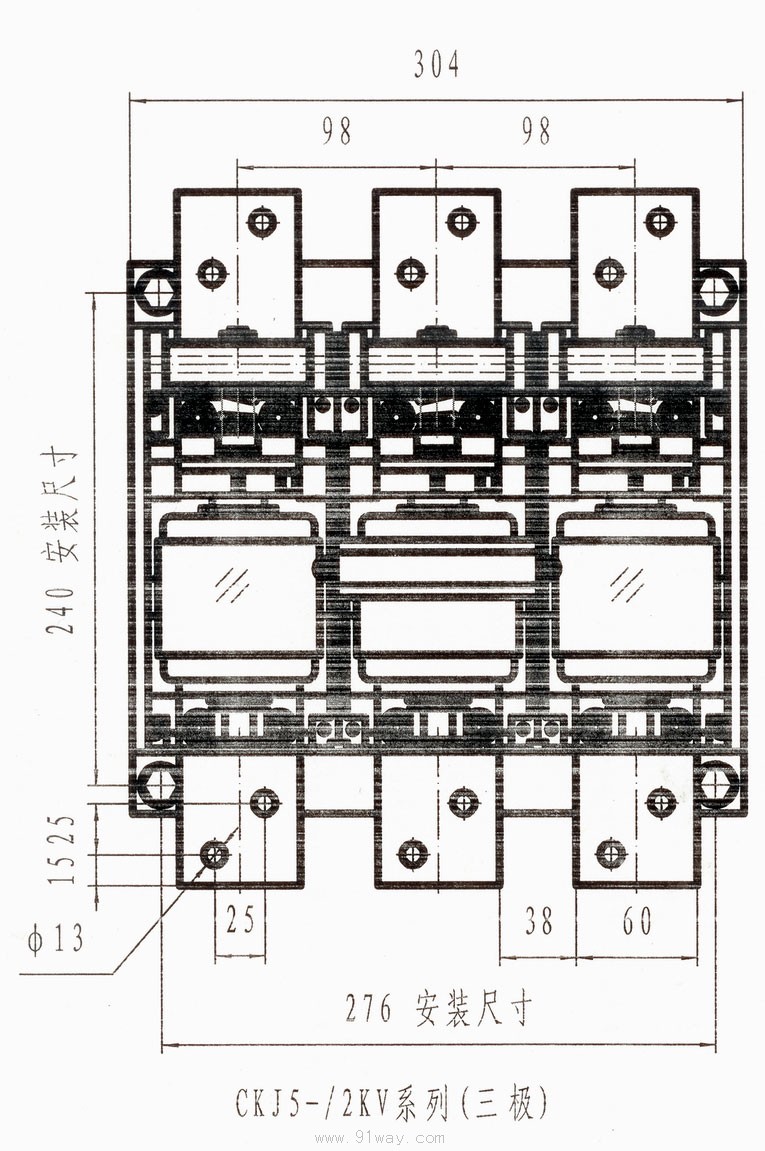

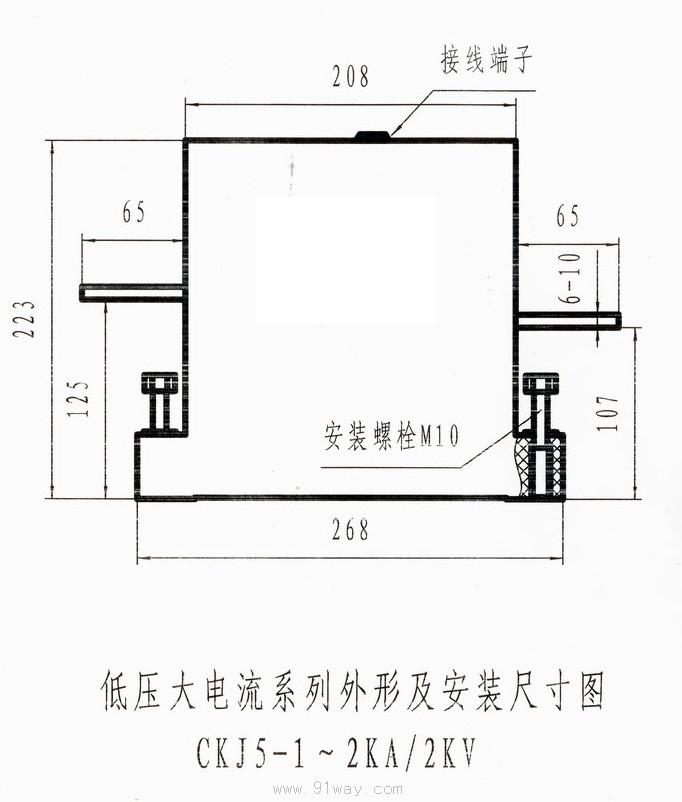

CKJ5-2KV系列大电流真空接触器（示意图）
