1、阀体；2、杠杆；3、重锤；4、摇臂；5、行程开关；6、墙板
7、开度电位器；8、电机；9、油泵；10、蓄能器；11、耐震压力表
12、低压力开关；13、高压力开关；14、电磁阀i 1 5、截止阀常开
16、流量控制阀；17、溢流阀；1 8、手动泵；1 9、截止阀常闭
20、电气控制箱；21、快关调节阀；22、快慢角度调节
23、慢关调节阀；24、油缸
采用标准:
灰铸铁法兰：GB/T172416-1998；
球墨铸铁法兰：GB/T172416-1998
钢制法兰：GBIT9113-2000；
结构长度：GB/T12221-1989；
压力试验：GB/T13927-1992；

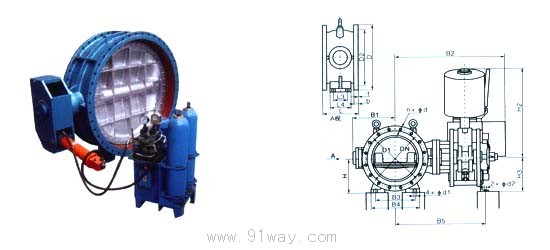

S/B/D741X型自动保压液控蝶阀是在引进国外产品的基础上在性能上经过改进和完善的产品。它能按预定实现泵阀联动保压不掉锤，蝶板不抖动，流阻小；具有可调快、慢关两个阶段，特别是当突然停电或事故停泵时的快慢关两个阶段关阀，防止水锤危害，保护水泵及管网系统安全。
S/B/D741X型自动保压液控蝶阀广泛用于水厂、电厂、冶金、排灌等大中型工程管道泵站。

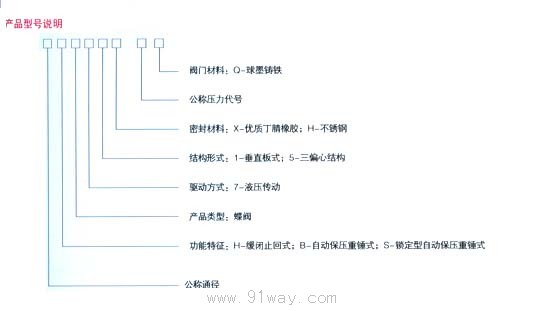

S/B/D741X型

自动保压液控蝶阀主要零件材料

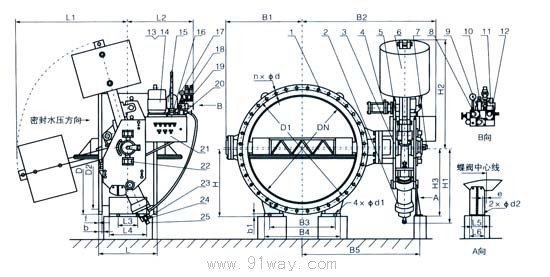

重锤式自动保压锁定型液控缓闭止回蝶阀外形及连接尺寸图DN≥600

1、阀体；2、油缸；3、传动支架；4、锁定油缸；5、摇臂；6、重锤；7、开度电位器；8、常开截止阀；9、常闭截止阀一；1 0、主电磁阀1 1、锁定电磁阀；12、常闭截止阀二；13、电机；14、油泵；15、蓄能器；16、手动泵；17、压力表；18、压力开关；19、流量控制阀；20、溢流阀；21、电气控制箱；22、行程开关；23、快关调节阀；24、慢关调节阀；25．快慢角度调节
