YFl00系列旋涡流量计产品详细说明：

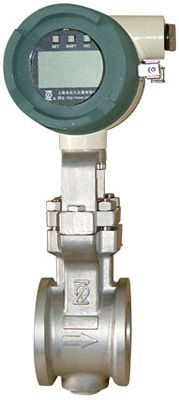

YFl00系列旋涡流量计

在流体中插入一个圆柱体或角柱体，则会从其两侧交替地产生旋涡。在一定的条件下，这些旋涡的发生频率与流速成正比。本流量计就是应用这个原理，通过测试旋涡的频率，实现流量测量的。
流量计有把转换器和传感器装在一起的组合型、分别放置的分离型两种类型。

特点：
用途广泛，既可测量液体，也可测量气体或蒸汽；
·准确度高，范围度大；
·检测元件不接触介质，结构简单，无运动件，可靠性高，易于安装及维修；
·可选配置：

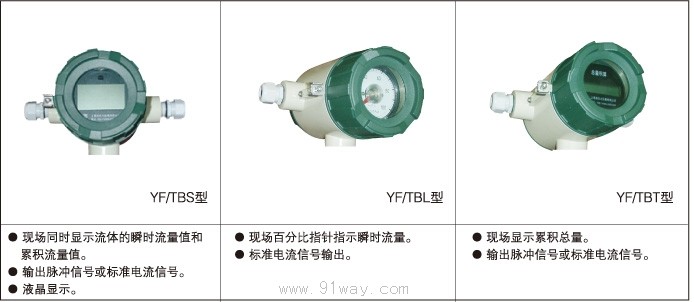

TBS（同时显示瞬时、累积流量）
TBT（显示累积流量）
TBL（指针指示百分比瞬时流量）
本产品标准号：Q／TDSM 04-2005
本产品执行检定规程：JJG 198-94速度式流量计检定规程

主要技术指标

测量介质：	液体、气体、蒸汽
测量可能范围：	雷诺数为5X10^3～7X10^6
正常工作范围：	雷诺数为2X10^4～7X10^6(公称通径25A～1OOA)
	4X10^4～7X10^6(公称通径150A、 200A)

注：除雷诺数外，流体的流速应有限制，当测量液体时，最大流速为10m／s：测量气体、蒸汽时为
80m／s，最小流速与密度和粘度有关．

基本误差限（在正常工作范围内）

液 体	指示值的±1.0%
气 体	指示值的±1.0%（流速为35m/s以下）
	指示值的±1.5%（流速为35～80m/s）

注：此表所示为脉冲输出的情况，模拟输出时，应在该值上加上满刻度值的±0.1％。

重复性：	指示值的±0.2％
量程设定范围：	模拟输出时，可用量程调整电位器，在下述范围内设定。
液 体：	0-1.1m／s～0-10m／s(公称通径25A～1OOA)
	0-1.5m／s～0-10m／s(公称通径150A、200A)
	0-1.7m／s～0-10m／s(公称通径250A)
气体或蒸汽：	0-11m／s～0-80m／s (公称通径25A～1OOA)
	0-15m／s～0-80m／s (公称通径150A、200A)
	0-17m／s～0-80m／s (公称通径250A)
时间常数：	5s(模拟输出时)
输出信号：	A）模拟DC4～20mA 二线制

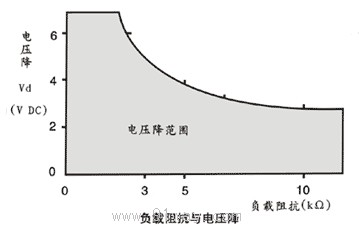

	B）脉冲 三线制电压脉冲 低电平：0～2V 高电平：电源电压减电压降，电压降与负载阻抗有关(见下图) VH=E-(R/RL+Vbc) E为电源电压， R为限流电阻，RL为负载电阻，Vbc为晶体管压降。 占空比：约50％
	C）RS-486协议：MODBUS协议（仅限YF/TBS型）

电源电压：模拟输出：DC12～45V
脉冲输出：DC12～30V
流体温度：-40～300℃
流体压力:-0.1MPa～连接法兰公称压力

压力损失：

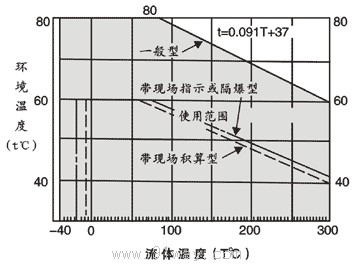

环境温度：	-40～80℃ -20～60℃(隔爆型或带现场指示部件时) -10～60℃(带现场积算部件时)
环境湿度：	5-95％RH
材 料：	壳体：不锈钢SCSl4 旋涡发生体：二相不锈钢SUS329J1 转换器外壳：压铸铝合金YL 104
外壳防护等级：	IP65
防爆结构：	隔爆型dIIBT4
信号电缆：	YF011型，用于分离型旋涡流量计与旋涡流量计转换器之间的连接。电缆长度为20m以下适用温度为 - 40～150℃
接线连接孔：	G1/2"，圆柱管螺纹
附加规格：	1)带现场指示部件：仅适用模拟输出型0～100％等分刻度。 1.5级250°广角度指示。 代号：／TBL 2)带现场积算部件：脉冲输出型和模拟输出型均适用。六位数液晶显示累积流量,有断电保护功能。 代号：／TBT 3)带现场积算部件：自带电源，无输出， 代号：／TBT-G 4)带现场积算部件：脉冲输出和模拟输出型均适用，能同时显示瞬时和累积流量， 代号：YF／TRS

当测量水时，在流速10m／s时为0．11MPa，当测量大气压下的空气时，在流速80m／s时为9．1kpa(压力损失与流量的关系参照下图)。

型号表示

旋涡流量计选型计算工具（点击此处下载）

YF100型旋涡流量计

型 号	规格代号	说 明
YF102 YF104 YF105 YF108 YF110 YF115 YF120 YF125	………… ………… ………… ………… ………… ………… ………… …………	公称通径25A（无法兰型） 公称通径40A（无法兰型） 公称通径50A（无法兰型） 公称通径80A（无法兰型） 公称通径100A（无法兰型） 公称通径150A（法兰型） 公称通径200A（法兰型） 公称通径250A（法兰型）
转换器	-AL……… -AG……… -NN………	组合型（液体） 组合型（气体、蒸汽） 分离型
输出信号	S………… P………… N…………	4～20mA DC(组合型) 脉冲输出（组合型） 分离型
管道连接 法兰符合 GB9113RF GB9119RF	C1………… C2…………	PN1.6MPa PN4.0MPa
形式代号	-CD………	CD型
防爆结构	/JSF	隔爆型
附加规格	/

※推荐公称压力为PN4.0，大于PN4.0为特殊订货。

YFA11型旋涡流量计转换器（分离型）

型 号	规格代号	说 明
YFA11	…………	旋涡流量计转换器
测量介质	-L ……… -G ………	液体 气体、蒸汽
输出信号	S………… P…………	4～20mA DC 脉冲输出
旋涡流量计 公称通径	-02……… -04……… -05……… -08……… -10……… -15……… -20……… -25………	公称通径25A（无法兰型） 公称通径40A（无法兰型） 公称通径50A（无法兰型） 公称通径80A（无法兰型） 公称通径100A（无法兰型） 公称通径150A（法兰型） 公称通径200A（法兰型） 公称通径250A（法兰型）
形式代号	-CD………	CD型
防爆结构	/JSF	隔爆型
附加规格	/

YF011型信号电缆（分离型）

型 号	规格代号	说 明
YF011	…………	信号电缆
末端处理	-0 ……… -1 ………	末端没有接线片（注） 末端有接线片
电缆长度	-05……… -10……… -15……… -20………	5m 10m 15m 20m
型式代号	-CD………	CD型

※附末端处理用零件1套。

典型测量范围
·水的测量范围

公称通径	inch	测量可能范围m^3/h	正常工作范围m^3/h
25A	1	0.65～18	1.7～18
40A	1-2/1	1.3～44	2.6～44
50A	2	2.2～73	3.3～73
80A	3	4.3～140	4.6～140
100A	4	7.5～245	7.5～245
150A	6	17～540	18～540
200A	8	34～970	34～970
250A	10	6~1500	6~1500

注：基准15℃，密度为1000kg/m^3

空气的测量可能范围

公称通径	inch	流量范围	测 量 可 能 范 围 Nm^3/h
			0MPa	0.1MPa	0.2MPa	0.4MPa	0.6MPa	0.8MPa	1.0MPa	1.5MPa	2.0MPa	2.5MPa
25A	1	最小	11.0(19.5)	15.5(19.5)	19.0(19.5)	24.5	29.0	33.3	40.6	59.0	77.5	95.9
		最大	149	297	444	739	1034	1329	1624	2361	3098	3836
40A	1-1/2	最小	21.8(30.0)	30.8	39.3	59	77.2	94.3	111	149	186	229
		最大	357	708	1060	1764	2468	3171	3875	5634	7394	9153
50A	2	最小	36.2(38.7)	51	62.4	80.5	102	131	161	233	306	379
		最大	591	1174	1757	2922	4088	5254	6420	9335	12249	15164
80A	3	最小	69.8	98.4	120	155	197	254	310	451	591	732
		最大	1140	2266	3391	5642	7892	10143	12394	18021	23648	29274
100A	4	最小	122	172	219	329	431	526	618	833	1036	1277
		最大	1990	3954	5919	9847	13775	17703	21634	31453	41274	51095
150A	6	最小	267	440	607	912	1193	1458	1776	2583	3389	4196
		最大	4358	8659	12960	21561	30163	38765	47367	68871	90375	111880
200A	8	最小	575	1009	1393	2094	2739	3347	3929	5301	6589	7815
		最大	7792	15482	23172	38552	53933	69313	84693	123144	161595	200046
250A	10	最小	1047	1814	2504	3763	4922	6016	7063	9528	11842	14047
		最大	12049	23941	35833	59617	83400	107181	130968	190427	249887	309346

注：
1)在标准的温度压力条件下（0℃、1个大气压）
2)表上的压力是工况温度为0℃时的压力
3)最大流量低于80m/s
4)最小值可以从图中求得，当括弧内的值高于最小可测流量时，这些值就表示最小线性流量（Re=20，000或40，000）
饱和蒸汽的测量可能范围

公称通径	inch	流量范围	测 量 可 能 范 围 Kg/h
			0.1MPa	0.2MPa	0.4MPa	0.6MPa	0.8MPa	1.0MPa	1.5MPa	2.0MPa	2.5MPa	3MPa
25A	1	最小	13.4(18.9)	16.2(20.0)	20.5	24.1	27.1	30	36	41	49	58
		最大	169.7	247.7	400	548	696	843	1209	1575	1945	2318
40A	1-1/2	最小	26.5(29.2)	32	40.6	49.0	59.2	69	92	114	135	155
		最大	405	591	954	1310	1662	2012	2884	3759	4640	5532
50A	2	最小	43.9	53	67.3	79	89	98	120	156	192	229
		最大	671	979	1580	2170	2753	3333	4778	6228	7688	9166
80A	3	最小	84.6	103	130	152	171	189	231	301	371	442
		最大	1295	1891	3050	4188	5314	6434	9224	12024	14842	17694
100A	4	最小	148	179	227	273	330	385	514	635	751	865
		最大	2261	3300	5324	7310	9276	11230	16099	20986	25904	30883
150A	6	最小	324	401	587	757	915	1067	1423	1759	2127	2536
		最大	4951	7226	11658	16007	20310	24598	35250	45953	56720	67624
200A	8	最小	679	920	1348	1737	2101	2448	3266	4038	4778	5500
		最大	8853	12920	20845	28620	36315	43966	63029	82165	101418	120913

注：最大值由流速低于80m/s
最小值可以从图中求得，当括弧内的值高于最小可测流量时，这些值就表示最小线性流量（Re=20，000或40，000）

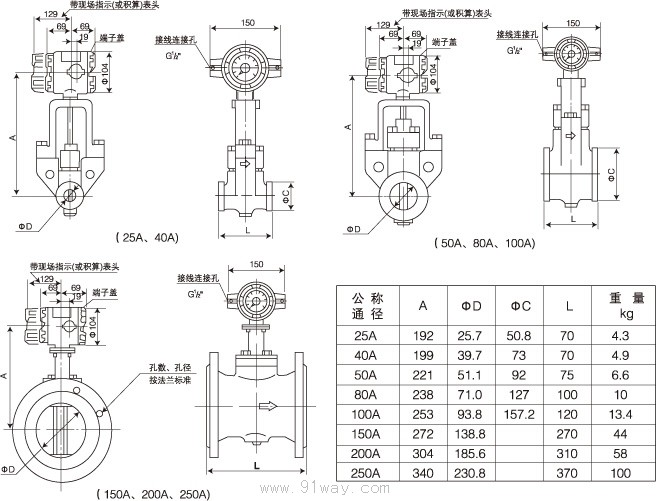

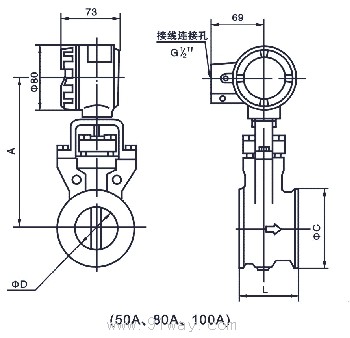

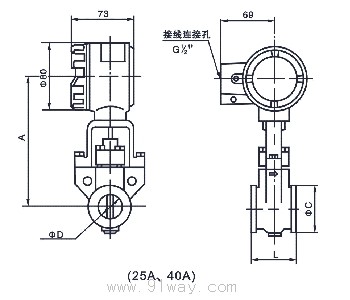

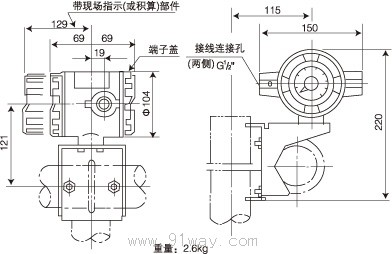

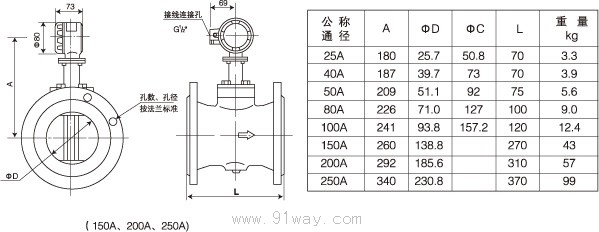

外型及安装尺寸
注：直管段要求：详见“安装说明及图示”
·组合型


·分离型




旋涡流量计转换器

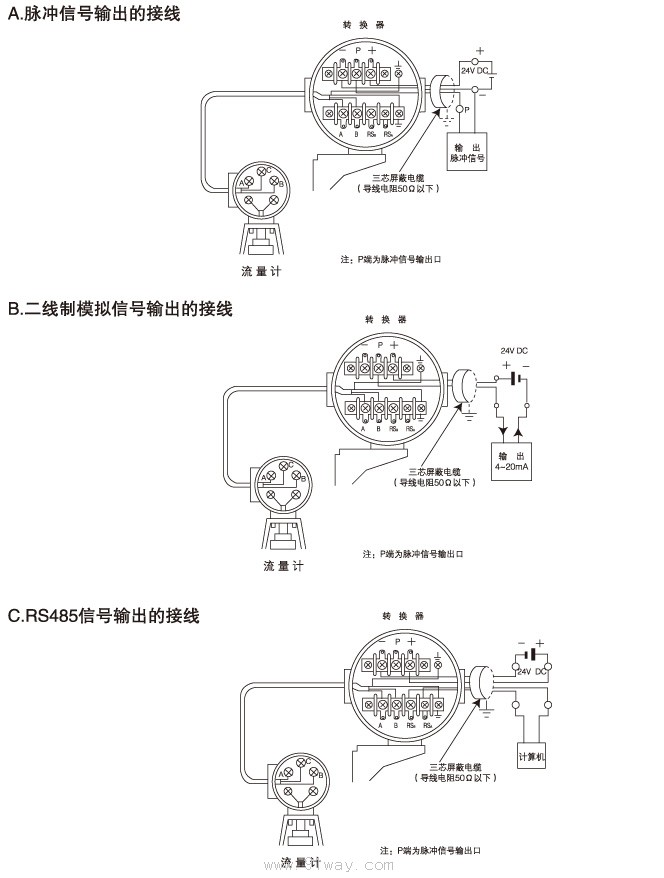

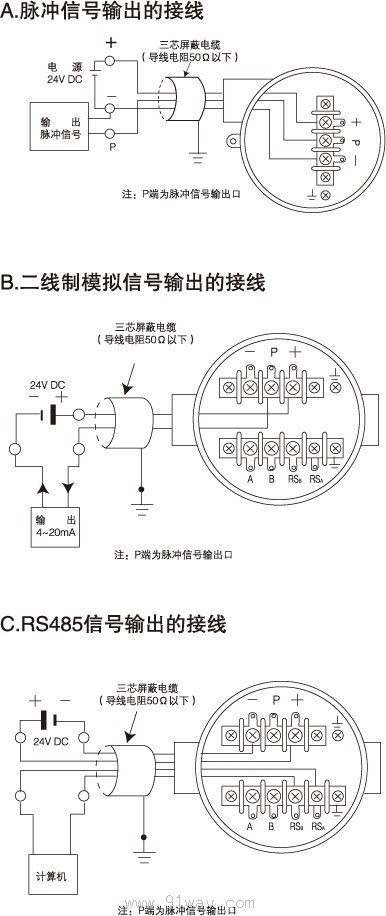

·YF100型旋涡流量计的接线
组合型的接线


分离型的接线

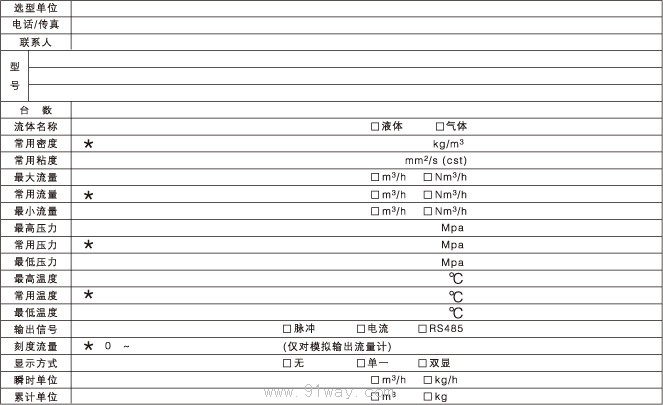

选型参数表



备注：
1.凡是*处的必须填写。
2.凡是口处请选择打勾确认
3.对于测量气体，流量单位必须确认清楚，工作状态下的流量单位为m^3/h；标准状态下的流量单位为Nm^3/h。
4.刻度流量仅与模拟输出4～20mA相对应，如：刻度流量0～100m^3/h对应的电流输出就是4～20mA。
5.同一台仪表，其流量单位应统一。
6.显示单位
单一（TBT）：仅显示累积量：1m^3、0.1m^3、0.01m^3、0.001m^3等
双显（TBS）：同时显示瞬时量和累积量
瞬时量：1m^3/h、0.1m^3/h、0.01m^3/h、1L/h、0.1L/h、0.01L/h
累积量：0.1m^3、0.01m^3、0.001m^3、0.1L、0.01L、0.001L
显示单位与口径相关，口径大单位大，口径小单位小，详见相关说明书。

显示器
YF/型显示器与旋涡流量计配套使用对流量计的信号进行检测、转换、积算、显示，并具有失电保护功能。
显示器性能稳定可靠、精度高、使用、操作及维修简单、方便，用途广泛。

显示器功能



主要技术指标
基本配置

指标性能	TBS型	TBL型	TBT型
总量显示	十进制7位，±1个单位		十进制6位，±1个单位
瞬时量显示	十进制5位，±0.1％±1个单位	指针指示百分比
脉冲当量设定范围	1～9999		1～9999
脉冲信号输出	矩形波低电平：小于等于1V 高电平：供电电压V DD -2V（负载阻抗3千欧时）
失电数据保护时间	不少于5年		不少于5年
环境温度	-10～＋60°C
相对湿度	小于等于85％
供电电压	24V DC ±10％
耗电功率	不大于2.5W	不大于2W	不大于2W
重量	约2.5KG	约2.8KG	约2.3KG

可选的配置

电流输出	电流信号	4～20mA标准电流信号（或1～5V用户特殊订货）
	输出电流基本误差限	0.3％ F.S
	输出电流信号反应时间	小于等于 0.5s
	负载电阻	250欧
	恒流性能	≤±0.15％/△250欧
RS485输出	（仅适用于TBS型）	MODBUS协议
防爆	防爆等级	dⅡBT4

结构和外形尺寸

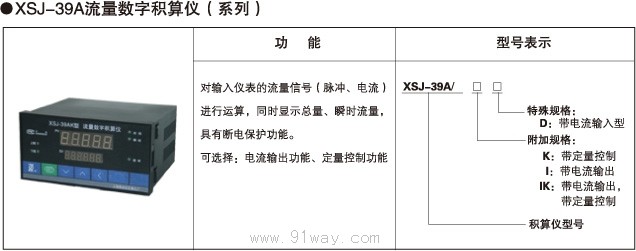

积算仪
