产品名称：

BKMJ系列并联电容器

型号规格：

0.23、0.25、0.28、0.3、0.4、0.415、0.44、0.46、0.45、0.48、0.5、0.525、0.6、0.69、0.75、0.95、1.2KV

放大图片

产品类别：

常规产品 -- 低压电器 -- 电力电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

BKMJ系列并联电容器产品详细说明：

1、用途
BKMJ系列并联电容器适用于工频50HZ-60HZ交流电力系统提高功率因数用。
2、特点
体积小、重量轻、损耗小、干式化、并具有独特的自愈性能，内设安全可靠的保护装置，当电容器出现故障时，能可靠的切断电源，退出运行。
3、BKMJ系列并联电容器主要技术参数
额定电压（Un）：230V-750V
容量范围：5-30Kvar
损耗角正切值：（tgδ≦0.0015(50Hz)
相数：单相或三相

序号	产品型号	额定电压（KV）	额定电流（A）	额定电容（μF）	额定容量（Kvar）	外型尺寸（mm)			圆号	备注
序号	产品型号	额定电压（KV）	额定电流（A）	额定电容（μF）	额定容量（Kvar）	H	L	Mx	圆号	备注
1	BKMJO.4-5-3	0.4	7.2	99.50	5	220	180	6	1	带串联电抗器时，其高度相应增加20mm
2	BKMJO.4-10-3	0.4	14.4	198.90	10	220	180	6	1
3	BKMJO.4-12-3	0.4	17.4	238.70	12	280	240	6	1
4	BKMJO.4-14-3	0.4	20.3	278.50	14	280	240	6	1
5	BKMJO.4-15-3	0.4	21.7	298.40	15	280	240	6	1
6	BKMJO.4-20-3	0.4	28.9	397.90	20	305	265	6	1
7	BKMJO.4-30-3	0.4	43.3	596.80	30	290	245	8	2
8	BKMJO.42-5-3	0.42	6.9	90.20	5	220	180	6	1
9	BKMJO.42-10-3	0.42	13.8	180.40	10	220	180	6	1
10	BKMJO.42-12-3	0.42	16.6	216.52	12	280	240	6	1
11	BKMJO.42-14-3	0.42	19.3	252.62	14	280	240	6	1
12	BKMJO.42-15-3	0.42	20.6	270.62	15	280	240	6	1
13	BKMJO.42-16-3	0.42	21.1	288.63	16	280	240	6	1
14	BKMJO.42-20-3	0.42	27.5	360.90	20	305	265	6	1
15	BKMJO.42-30-3	0.42	41.2	541.30	30	290	245	8	2
16	BKMJO.45-5-3	0.45	6.4	78.60	5	220	180	6	1
17	BKMJO.45-10-3	0.45	12.8	157.20	10	220	180	6	1
18	BKMJO.45-12-3	0.45	15.4	188.60	12	280	240	6	1
19	BKMJO.45-14-3	0.45	17.9	220.10	14	280	240	6	1
20	BKMJO.45-15-3	0.45	19.2	235.80	15	280	240	6	1
21	BKMJO.45-16-3	0.45	20.5	251.50	16	280	240	6	1
22	BKMJO.45-20-3	0.45	25.7	314.40	20	305	265	6	1
23	BKMJO.45-30-3	0.45	38.5	471.60	30	290	245	8	2

4、放电性能
√2Un下断开后3min剩余电压小于50V。
5、稳态过电压
允许1.1Un下长期运行
6、稳态过电流
允许1.5In下长期运行
7、产品符合
GB12747-91和IEC831-1/2（1988）

BKMJ系列并联电容器外形及安装尺寸

产品型号 Model BSMJ BCMJ BZMJ	额定电压 Rated voltage kV	额定容量 Rated output kvar	总电容量 Total capacitance μF	额定电流 Rated current A	外形尺寸长×宽×高（mm）
0.25-3-1	0.25	3	153	12	167×57×110
0.25-5-1	0.25	5	255	20	167×57×180
0.25-7.5-1	0.25	7.5	382	30	160×85×210
0.25-10-1	0.25	10	509	40	270×120×210
0.25-15-1	0.25	15	764	60	270×120×210
0.25-20-1	0.25	20	1019	80	270×120×210
0.25-25-1	0.25	25	1273	100	270×120×210
0.25-30-1	0.25	30	1528	120	270×120×230
0.25-35-1	0.25	35	1783	140	270×120×230
0.25-40-1	0.25	40	2037	160	270×120×230
0.4-2-3	0.4	2	39	2.9	167×57×110
0.4-4-3	0.4	4	79	5.8	167×57×110
0.4-6-3	0.4	6	118	8.6	167×57×130
0.4-8-3	0.4	8	158	11.5	167×57×130
0.4-10-3	0.4	10	198	14.4	167×57×180
0.4-12-3	0.4	12	238	17.3	167×57×180
0.4-14-3	0.4	14	278	20.2	167×57×210
0.4-15-3	0.4	15	298	21.7	167×57×210
0.4-16-3	0.4	16	318	23.0	167×57×210
0.4-18-3	0.4	18	359	26	167×57×240
0.4-20-3	0.4	20	398	28.9	167×57×240
0.4-25-3	0.4	25	498	36	167×85×210
0.4-30-3	0.4	30	597	43.3	167×85×250
0.4-40-3	0.4	40	796	57.6	167×85×300(小方) 270×120×210(大方)
0.4-50-3	0.4	50	995	72	270×120×230(大方)
0.4-60-3	0.4	60	1194	86.4	300×120×280
0.4-80-3	0.4	80	1592	100.8	300×120×310
0.4-90-3	0.4	90	1790	129.6	300×120×310
0.4-100-3	0.4	100	1989	144	300×120×330
0.42-10-3	0.42	10	180	13.7	167×57×210
0.42-12-3	0.42	12	217	16.5	167×57×210
0.42-14-3	0.42	14	252	19.2	167×57×210
0.42-15-3	0.42	15	270	20.6	167×57×210
0.42-16-3	0.42	16	289	22	167×57×210
0.42-18-3	0.42	18	325	24.7	167×57×240
0.42-20-3	0.42	20	361	27.5	167×57×240
0.42-25-3	0.42	25	451	34.4	167×85×210
0.42-30-3	0.42	30	541	41.2	167×85×230
0.42-40-3	0.42	40	721	54.9	167×85×300(小方) 270×120×210(大方)
0.42-50-3	0.42	50	902	68.7	270×120×230(大方)
0.42-60-3	0.42	60	1082	82.5	300×120×280
0.42-70-3	0.42	70	1263	96.2	300×120×280
0.42-80-3	0.42	80	1443	110	300×120×310

产品型号 Model BSMJ BCMJ BZMJ	额定电压 Rated voltage kV	额定容量 Rated output kvar	总电容量 Total capacitance μF	额定电流 Rated current A	外形尺寸长×宽×高（mm）
0.42-90-3	0.42	90	1624	123.7	300×120×310
0.42-100-3	0.42	100	1805	137.5	300×120×330
0.45-10-3	0.45	10	157.3	12.8	167×57×180
0.45-12-3	0.45	12	188.7	15.4	167×57×180
0.45-14-3	0.45	14	220.2	18	167×57×210
0.45-15-3	0.45	15	236	19.2	167×57×210
0.45-16-3	0.45	16	251.6	20.5	167×57×210
0.45-20-3	0.45	20	314.5	25.7	167×57×240
0.45-30-3	0.45	30	471.6	38.5	167×85×250
0.45-40-3	0.45	40	628.8	51.3	167×85×300(小方) 270×120×210(大方)
0.45-50-3	0.45	50	786	64.2	167×85×300(小方) 270×120×230(大方)
0.45-60-3	0.45	60	943.1	77	300×120×280
0.45-70-3	0.45	70	1100	89.8	300×120×280
0.45-80-3	0.45	80	1258	102.6	300×120×310
0.45-90-3	0.45	90	1415	115.5	300×120×310
0.45-100-3	0.45	100	1572	128.3	300×120×330
0.525-10-3	0.525	10	115.5	11	167×57×180
0.525-12-3	0.525	12	138.7	13.2	167×57×180
0.525-14-3	0.525	14	161.8	15.4	167×57×210
0.525-15-3	0.525	15	173.3	16.5	167×57×210
0.525-16-3	0.525	16	184.9	17.6	167×57×210
0.525-20-3	0.525	20	231.1	22	167×57×240
0.525-30-3	0.525	30	346.5	33	167×85×250
0.525-40-3	0.525	40	426	44	167×85×300(小方) 270×120×210(大方)
0.525-50-3	0.525	50	577.4	55	167×85×300(小方) 270×120×230(大方)
0.525-60-3	0.525	60	693	66	300×120×280
0.525-70-3	0.525	70	808.4	77	300×120×280
0.525-80-3	0.525	80	923.9	88	300×120×310
0.525-90-3	0.525	90	1039	99	300×120×310
0.525-100-3	0.525	100	1155	110	300×120×330
0.69-10-3	0.69	10	66.9	8.4	167×57×180
0.69-12-3	0.69	12	80.3	10	167×57×180
0.69-14-3	0.69	14	93.6	11.7	167×57×210
0.69-15-3	0.69	15	100.3	12.6	167×57×210
0.69-16-3	0.69	16	107	13.4	167×57×210
0.69-20-3	0.69	20	133.8	16.7	167×57×240
0.69-30-3	0.69	30	200.6	25.1	167×85×250
0.69-40-3	0.69	40	267.4	33.5	167×85×300(小方) 270×120×210(大方)
0.69-50-3	0.69	50	334.3	41.8	167×85×300(小方) 270×120×230(大方)
0.69-60-3	0.69	60	401.2	50.2	300×120×280
0.69-70-3	0.69	70	468	58.6	300×120×280
0.69-80-3	0.69	80	534.9	66.9	300×120×310
0.69-90-3	0.69	90	601.7	75.3	300×120×310
0.69-100-3	0.69	100	668.6	83.7	300×120×330

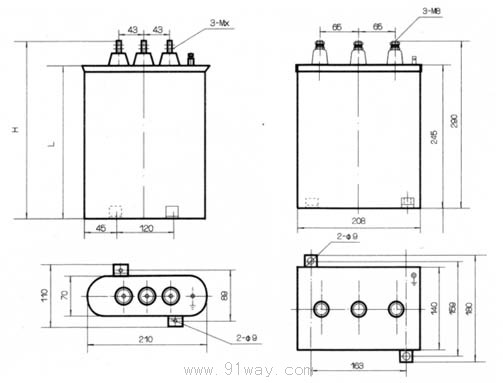

BKMJ系列并联电容器安装尺寸

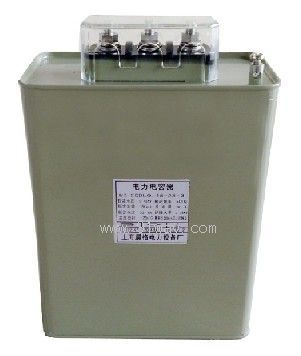

BKMJ系列并联电容器

BKMJ系列并联电容器（示意图）
