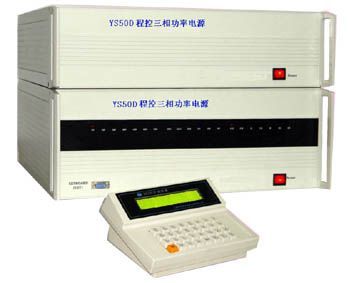

YS50D型程控三相中频功率电源产品详细说明：

一. 概述
YS50D型程控三相中频功率电源 由数字信号源与功率放大器构成 ， 具有 量程宽 、 功能齐全 、 显示直观 、 操作方便 ， 各项技术指标长期稳定、使用寿命长 等特点 。 同时内部提供良好的保护系统 ， 包括电压输出短路 、 电流输出开路 、 超温保护等措施 ， 使用安全可靠 。 本电源是 用于校验交流电压表 、 电流表 、 相位表 、 功率因数表 、 单、三相有功功率表 、 无功功率表 、 交流电量变送器 、 电力负荷变送器 、 功率继电器 、 工频和中频指示电表的专用电源 ， 因而在各计量检测部门 、 中心试验室 、 工矿企业 、 大专院校等单位广泛使用 。

二. YS50D型程控三相中频功率电源技术指标
频率范围： 40.00HZ － 450.0HZ
频率指示误差： 5×10 -4
额定输出电压范围 ( V ) ： 75-150-220-380-450-600-750
额定输出电流范围 ( A ) ： 0.1-0.5-1.0-2.5-5.0-10.0-20.0
最大输出幅值：额定量程的 120%
放大器输出幅值不稳定度：每 2 分钟变化不大于 0.0 1%
每相功率稳定度不大于： 0.01 % ／ 2 分钟 ( COS φ = 1 )
电压源每相最大输出功率： 20VA
电流源每相最大输出功率： 30VA
放大器幅值输出调节细度： 2.0×10 -5
输出波形失真度 （ 电压 ， 电流 ） ：不大于 0.3%
相位调节范围： 0 － 360° － 0 ( 有超前 、 滞后指示 )
相角对称度 ： 120 ° ±0.5 °
频率、相位调节细度：40 .00H z － 99.99H z 0.01H z 0.1° 100.0H z － 450.0H z 0.1H z 0.1°
相位不稳定度：每 2 分钟变化不大于 0.3°
市电同步功能 ( 消除拍频影响 ) ：有
负载调整率：负载变化 ±10 ％ 时 ， 输出幅值变化小于 0.05 ％
电压调整率：电源电压变化 ±10% 时 ， 输出幅值变化小于 0.02%
供电电源： 220V±10 ％， 50Hz±1Hz ( 确保稳定性电压 220V±2%)
消耗功率：小于 500W
使用环境温度： 5-40 ℃ （ 确保稳定度温度为 20±2 ℃ ）
相对温湿度 20-80%
接 口： RS-232C

外形尺寸：宽 480 ×深 480 ×高 180 MM 3 ( 信号源＋ A 相功放 )
宽 480 ×深 480 ×高 133 MM 3 ( B 、 C 相功放 )
重 量： 15Kg ( 信号源＋ A 相功放 ) ＋ 15Kg ( B 、 C 相功放 )
