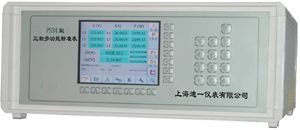

PS34型三相多功能标准表（改进型0.02级）产品详细说明：

PS34 型三相多功能标准表 该产品采用先进的 DSP 技术、宽量程技术、嵌入式计算机技术设计，以及温度自平衡技术，重量轻，体积小，指标领先，功能丰富，界面新颖，使用方便，工作可靠。 可广泛应用于电能计量行业、电能实验室和其他相关部门，既可以在实验室使用，又能携带至现场工作。
功能特点
宽量程测量：电压信号测量范围（相电压） 1 ～ 480V ，电流信号测量范围 1mA ～ 120A 。
多方式测量：可在单相、三相 Y/ Δ等各种接线方式下对交流电压、电流、功率（有功功率、无功功率、视在功率）及电能进行 4 象限测量；其中无功功率及电能可进行真无功、跨相无功、人工中性点无功等多方式测量。
多功能测量：除测量交流电压、电流、功率、电能外，还可测量功率需量、频率、相位、功率因数、功率稳定度、电压电流的幅度不对称度及相位的不对称度、波形失真度、空间磁感应强度、电能表检定装置同名端压降、被检表电能脉冲常数等多种参数。
基波功率测量：可进行通常的全功率测量（包括基波和各次谐波的功率），也可进行基波功率测量（在含谐波的信号中仅测量其中的基波功率成分）。
谐波功率测量：可测量 2 ～ 50 次谐波功率。
谐波分析：可分析工频电压、电流的 50 次以下谐波。
电能误差校验：可校验电能表及电能表检定装置的电能计量误差和标准偏差估计值。
数据和图形显示：可直观显示测量工作状态和多种测量数据。可直观显示实测电压、电流波形图、电压、电流相位矢量图、谐波成分直方图。配置 6 寸 640*480 点阵 TFT 真彩色液晶显示器，显示清晰鲜明，色彩丰富。
操作：人性化设计，功能合理组合，“一指键”转换，操作非常简捷。
记录和 检索 ：可对测量界面进行实时记录，并可 检索查阅 。
接线：宽量程电流输入端子共用，改变电流无须改变接线，方便使用。
常数：具有自动常数 ( 高频功率脉冲 ) 和任意人工常数 ( 低频功率脉冲 ) 。
多用途：可作为标准表，也可作为电能表检定装置测试仪。可单独使用，也可与 PC 机通讯遥控使用，还可配装检定装置使用。

技术指标
信号范围
电压： 1 ～ 480V A.C. （相电压）
电流： 0.001 ～ 120A A.C.
频率： 40 ～ 70Hz
输入脉冲： max.120kHz （ TTL ）
输出脉冲：使用自动常数，在额定量程时， f out 为 100kHz （ TTL ）；
使用人工常数时，在额定量程时， f out 为 0.02Hz-1kHz （ TTL ）。
准确度
电压测量（ RMS ）： 测量范围（ V ） 误差（ Rd % ）
0.02 级 0.01 级
30 ～ 480 ± 0.02 ± 0.01
5 ～ 30 ± 0.05 ± 0.02
1 ～ 5 ± 0.1 ± 0.05

电流测量（ RMS ）：
测量范围（ A ） 误差（ Rd % ）
0.02 级 0.01 级
0.1 ～ 120 ± 0.02 ± 0.01
0.01 ～ 0.1 ± 0.05 ± 0.02
0.002 ～ 0.01 ± 0.1 ± 0.05

有功功率 / 电能测量： 测量范围 误差（ Rd % ）
电压（ V ） 电流（ A ） 0.02 级 0.01 级
30 ～ 480 0.1 ～ 120 ± 0.02 ± 0.01
0.01 ～ 0.1 ± 0.05 ± 0.02
0.002 ～ 0.01 ± 0.1 ± 0.05

无功功率 / 电能测量： 测量范围 误差（ Rd % ）
电压（ V ） 电流（ A ） 0.02 级 0.01 级
30 ～ 480 0.1 ～ 120 ± 0.05 ± 0.02
0.01 ～ 0.1 ± 0.1 ± 0.05
0.002 ～ 0.01 ± 0.2 ± 0.1

频率测量： 测量范围（ Hz ） 分辨率 （ Hz ） 误差（ Hz ）
40 ～ 70 0.0001 ± 0.01

相位测量： 测量范围（°） 分辨率 （°） 误差（°）
0 ～ 360 0.001 ± 0.05

磁感应强度测量：
测量范围（ mT ） 误差
0.001 ～ 0.25 ± 10% ± 0.001 mT

同名端压降测量： 测量范围（ mV ） 误差
0 ～ 200 ± 5% ± 1 mV

谐波电压测量： 谐波次数 谐波含量
（相对基波） 误差
2 ～ 10 次 ≤ 30 ％ 0.1 ％
11 ～ 21 次 ≤ 30 ％ 0.2 ％
22 ～ 50 次 ≤ 30 ％ 0.5 ％

谐波电流测量： 谐波次数 谐波含量
（相对基波） 误差
2 ～ 50 次 ≤ 50 ％ 0.1 ％

工作环境
温度： 15 ～ 30 ℃（检定温度 23 ± 1 ℃） 宽温型： 10 ～ 43 ℃
湿度： 45 ～ 80%R.H
辅助电源： 220V ± 10% 、 50Hz ± 1%
工作频率： 45 ～ 65Hz
其 他
温度系数： 0.0015%/K 0.0002 ％ /K （宽温型）
预热时间： 30 minutes 0 minutes （宽温型）
功耗： 50W
外部尺寸： 450*180*380mm
重量： 12 kg
