ALH-0.66Ⅱ系列电流互感器产品详细说明：

ALH-0.66Ⅱ系列电流互感器以其磁路设计新颖，补偿方法先进，工艺技术精湛，性能安全可靠，外形小巧美观，一般作控制、保护、测量用。

外壳选用高强度阻燃PC，全封闭结构、阻燃等级V1；
内部铁心选用优质取向硅钢片；
线径严格按照经济电流密度选定，确保温升更少；
先进可靠的检测设备，保证符合质量标准；
卧式方孔型，适用于多根母排和多根电缆穿越；
产品系列全、规格多、穿孔尺寸可以按需改装。



ALH-0.66Ⅱ系列电流互感器技术参数

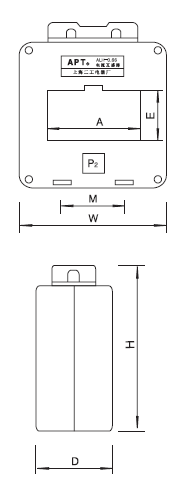

规格型号	外形尺寸			穿孔尺寸		安装尺寸	安装方式
	W	H	D	A	E	M
40Ⅱ	75	105	45	42	32	45	B.D
50Ⅱ	87	105	45	52	32	40	B.D
60Ⅱ	98	116	45	62	32	42	C.E
80Ⅱ	118	120	45	82	32	60	C.E
100Ⅱ	140	130	49	102	32	80	C.E
130Ⅱ	176	133	46	136	36	33 40 33	C.E
180Ⅱ	225	133	48	182	37	45 45 45	C.E
200Ⅱ	244	133	20	204	35	50 50 50	C.E
60×50Ⅱ	100	141	46	62	52	42	C.E
80×50Ⅱ	120	141	46	62	52	42	C.E
100×50Ⅱ	142	150	49	102	53	80	C.E
120×50Ⅱ	167	151	49	102	53	80	C.E
200×50Ⅱ	280	190	60	225	55	65 65 65	C.E
170×100Ⅱ	257	220	60	172	105	45 75 40	C.E

一次电流	50～10000A
二次电流	5A、1A
额定电压	AC 660V
额定功率	50～60Hz
环境温度	-30℃～＋70℃
最高耐温	120℃
海拔高度	≤3000m
共频耐压	3000V 1min 50Hz(外客与二次线圈间）
绝缘等级	E

技术参数

规格型号

40Ⅱ

50Ⅱ

60Ⅱ

60×50Ⅱ

80Ⅱ

80×50Ⅱ

100Ⅱ

100×50Ⅱ

120×50Ⅱ

130Ⅱ

180Ⅱ

200Ⅱ

220×50Ⅱ

170×100Ⅱ

可使用母排的规格及根数

40×10 1-2根

50×10 1-2根

60×10 1-2根

60×10 2-3根

80×10 1-2根

80×10 2-3根

100×10 1-2根

100×10 2-3根

120×10 2-3根

130×10 1-2根60×10 2-4根

180×10 1-2根

200×10 1-2根100×10 4根

220×10 2-3根

120×10 1-3根100×10 3-6根

准确度等级	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2
额定电流比	额定容量(VA)
150/5		2.5		2.5		2.5
200/5		5		5		5
250/5		5		5		5
300/5		5		5		5		5		5
400/5		5		5		5		5		5		5		5
500/5		10		10		10		10		10		10		10
600/5		10		10		10		10		10		10		10		10
750/5		10		10		10		10		10		10		10		10
800/5		10		10		10		10		10		10		10		10
1000/5	15		15		15		15		15		15		15		15		15		15
1200/5	20		20		20		20		20		20		20		20		20		20
1500/5			20		20		20		20		20		20		20		20		20		20		20		20		20
2000/5					40		40		40		40		40		40		40		40		40		40		40		40
2500/5							40		40		40		40		40		40		40		40		40		40		40
3000/5											40		40		40		40		40		40		40		40		40
4000/5											40		40		40		40		40		40		40		40		40
5000/5															40		40		40		40		40		40		40
6000/5																	40		40		40		40		40		40
8000/5																							40		40		40
1000/5																									40		40
50/1		0.2
60/1		0.2
75/1		0.2		0.2
100/1		0.2		0.2		0.2
150/1		2.5		2.5		2.5
200/1		5		5		5
250/1		5		5		5
300/1		5		5		5		5		5		5
400/1		10		10		10		10		10		10		10
500/1		10		10		10		10		10		10		10		10
600/1		10		10		10		10		10		10		10		10
750/1		10		10		10		10		10		10		10		10
800/1		10		10		10		10		10		10		10		10
1000/1		10		10		10		10		10		10		10		10
1200/1					20		20		20		20		20		20		20
1500/1					20		20		20		20		20		20		20		20		20		20		20		20
2000/1									20		20		20		20		20		20		20		20		20		20
2500/1													20		20		20		20		20		20		20		20
3000/1													20		20		20		20		20		20		20		20
4000/1																	20		20		20		20		20		20
5000/1																							20		20

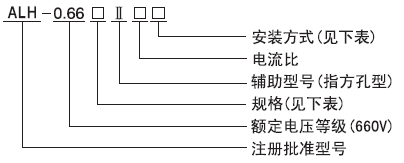

1、注明互感器的型号、规格、电流比、准确度等级和二次额定容量
2、注明安装方式。（如不注明本公司按自己规定提供）
3、特殊规格可定制。

ALH-0.66Ⅱ系列电流互感器
